Дна. Виды и параметры дн.

ДН по полю называют зависимость амплитуды поля от пространственных углов при неизменных условиях наблюдения и возбуждения. Нормированная ДН.

ДН по мощности называется зависимость плотности потока излучаемой мощности от пространственных углов при неизменных условиях наблюдения и возбуждения. Нормированная ДН.

Нормированная ДН обеспечивает облегчение сравнения направленных свойств различных антенн.

Д Н имеет сложную многолепестковую структуру.

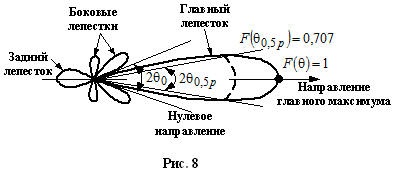

ДН характеризуют формой главного лепестка и шириной ДН в двух взаимно перпендикулярных плоскостях.

К параметрам ДН любой антенны мы можем отнести:

1. Вид ДН

2. Ширину ДН в двух ортогональных плоскостях

3. Уровень боковых лепестков.

Ширину ДН могут измерять по уровню половинной мощности (0,707 по Амплитуде) или по нулевому уровню . Как правило ширину ДН измеряют по .

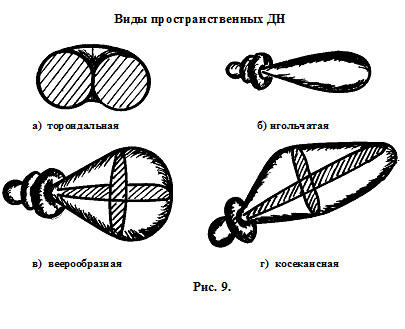

Т ороидальная(если вращать элементарный электрический или симметричный вибратор)

Игольчатая – как ручка(ширина в обеих плоскостях одинаковая).

Веерная - в одной плоскости широкая в другой узкая. Используется в дальномерах.

Косекансная(спец вида) используется в радиолокации.

От выбора ДН зависит выбор способа обзора пространства.

Уровень боковых лепестков снижает мощность, скрытность, электромагнитную совместимость, помехозащищенность. Ширина ДН влияет на точность измерения координат и на разрешающую способность.

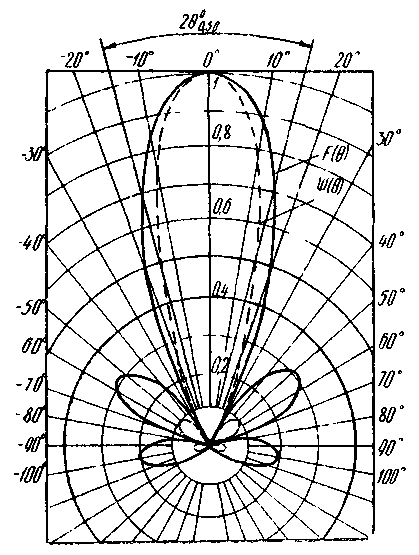

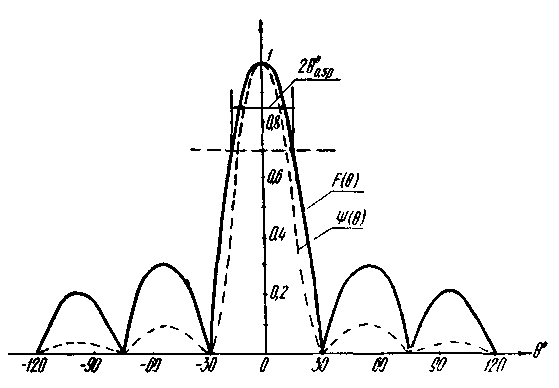

Ниже изображены ДН в прямоугольной системе координат, в полярной системе координат и реже отображают ДН картографическим способом.

Фазовая ДН- называют зависимость начальной фазы поля от пространственных углов при неизменных условиях наблюдения(фиксированного расстояния от начала координат) и возбуждения. Для характеристики фазы удобно рассматривать эквифазные поверхности которые тесно связаны с фазовой ДН. Эквифазная поверхность(фронт волны) представляет собой поверхность в пространстве во всех точках которой в данный момент времени фаза одинакова.(16) уравнение эквифазной поверхности, начальная фаза тока, фазовая ДН.

Решаем относительно получаем уравнение сферы.

В отличии от амплитудной ДН, фазовая ДН зависит от положения начала координат на антенне. Если сместить начало координат на ,то в новой фазовая ДН будет определяться:

Если можно найти такое положение начала координат в антенне, где фазовая ДН=const или меняется скачком от одного лепестка к другому, то говорят что начало координат совпадает НК совпадает с фазовым центром антенны. В этом случае фронт волны представляет собой часть сферы хотя бы в пределах ДН, следовательно, антенна имеет фазовый центр. Также, Если в пределах ДН получаем сферическую волну и фаза там либо постоянна либо меняется скачком на п при переходе от одного главного луча на другой, то имеется фиктивный фазовый центр.

Облучатель помещаем в фазовый центр, если фазового центра нет то можно совместить облучатель с фокусом параболоида, тем самым обеспечить в пределах ДН сферическую волну, эту точку принимаю за фиктивный(условный) фазовый цент антенны.
