Тема №4. Рупорные и линзовые антенны.
4.1. Рупорные антенны.
Внутренняя задача:
Применим апертурный (инженерный) метод расчета. Будем считать что излучает апертурная площадь(теневая не излучает). S0 – освещенная область, ST – теневая область. Принимая что излучает только освещенная область мы пренебрегаем краевыми эффектами и т.д., но антенны полученные по этой модели вполне пригодны для использования.
Рассмотри открытый конец прямоугольного волновода:
Э
лектромагнитную
энергию будем передавать основным типом
колебаний.( вдоль широкой стенки одна
полуволна, вдоль узкой нет
полуволн(распределено равномерно)).
Структура поля нам известна:
Апертуру открытого конца волновода можем разбить на элементарные площадки, применим правило перемножения диаграмм:
-
так как раскрыв синфазный.
Для излучающей элементарной площадки ДН:
Поставим в (2) получим:
В выражениях (6) и (7) отсчет углов наблюдения ведется от нормали к раскрыву. Используя выражения (6) и (7) рассчитаны ДН прямоугольного излучающего раскрыва из теории волноводов:
Открытый конец волновода позволяет сформировать веерную ДН.
КНД рассчитывается. Плохое согласование.
Z1-поперечное
сопротивление. Z0-сопротивление
свободного пространства. Плохое
согласование, большой КСВ, так как разное
волновое сопротивление в волноводе и
у свободного пространства. Причина в
том что в волноводе волна плоская, в
свободном пространстве волна сферическая.
Возможно, сузить ДН волновода, если
напаять фланцы
.
Затекание токов на фланцы, образуют
поля, которые за счет интерференции
позволяют сузить ДН, но незначительно.
Поэтому такие антенны используются в
виде облучателей более сложных антенн
или как элементарные излучатели в ФАР.
Рассмотрим круглый излучающий раскрыв:
Амплитудное
и фазовое распределение:
Вдоль H,
косинусоидальное распределени, в
данной системе координат:
Фазовая запитка синфазна:
ДН в плоскости E:
-
функция.
I1-функция Бесселя 1го рода.
ДН в плоскости H:
Ширина ДН:
Вид ДН бед игольчатым.
КНД:
У круглого раскрыва согласование лучше чем у открытого конца волновода:
Ширина ДН сопоставима с элементарным вибратором, те широкая. Можно использовать в качестве облучателей более сложных систем, например зеркальных антенн.
Рупорный излучатель – излучатель и которого плавно увеличено поперечное сечение.
H- cекториальный рупор.
Получается путем расширения широкой стенки волновода.
Если мы начнем расширять стенки волновода. АФР не изменяется.
Размеры рупора:
Расширение широкой стенки волновода приводит к трансформации из волны плоской в цилиндрическую волну. Таким образом, осуществляется согласование с окружающей средой.
Из анализа структуры поля волны Н10:
Структура поля в Н секториальном рупоре сходна со структурой поля в волноводе.
Фронт волны трансформируется к цилиндрической.
Фазовая скорость приближается к скорости света.
Волновое сопротивление рупора приближается к волновому сопротивлению свободного пространства.
Ф
азовые
и амплитудные распределения.
Фазовое распределение теперь квадратичное. Фазовая скорость (скорость перемещения точки, обладающей постоянной фазой колебательного движения, в пространстве вдоль заданного направления):
Фактически:
-хорошее
согласование.
Амплитудное распределение в плоскости Н можно считать косинусоидальным:
-
размер широкой стенки рупора.
- расстояние до излучающей площадки.
Величина от горла до раскрыва увеличивается, поэтому спад поля к краям в плоскости Н более интенсивен, по сравнению с косинусоидальным законом. Скорость спада поля возрастает при увеличении угла раскрыва.
Фазовое распределение:
Глубина рупора:
Фазовое распределения является квадратичным:
Максимальное отклонение:
”-”обусловлен
запаздыванием на краях рупора.
Используя теорию о непрерывной системе излучателей, получим:
Используя
(2,5)
-const,
так как от координаты y
ничего не зависит.

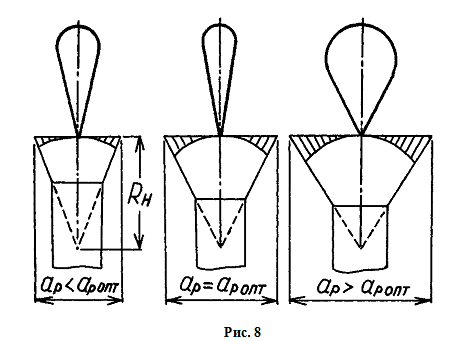

Расширять рупор до бесконечности нельзя из за квадратичного фазового распределения.
Оптимальные размеры рупора:
(14,
18)
Результат расчетов параметров H- секторального рупора.(веерная ДН)
Зависимость КНД
от отношения
.

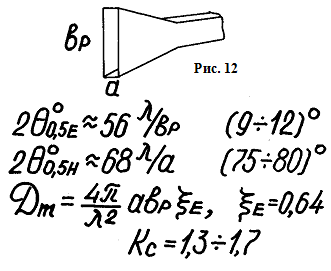

E- cекториальный рупор.

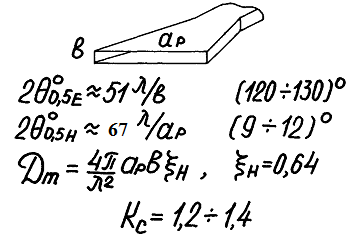

Плавно расширяется узкая стенка волновода. АФР:
Множитель системы:
Д
Н:

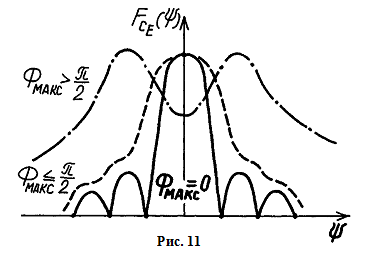

Фазовое распределение сказывается сильнее чем в H- секториальном рупоре.
Результат расчетов параметров E- секторального рупора. (веерная ДН)
Зависимость КНД от отношения .

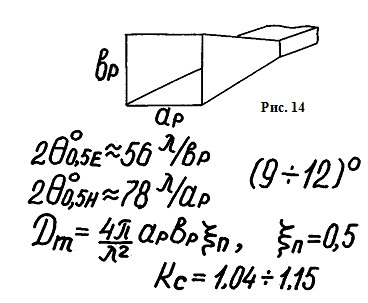

Для того чтобы улучшить согласование с окружающим пространством, сформировать игольчатую ДН используются рупорные антенны.
КНД считают используя ряд практических формул:

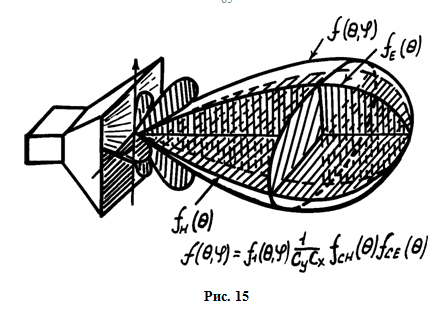

Вид ДН:

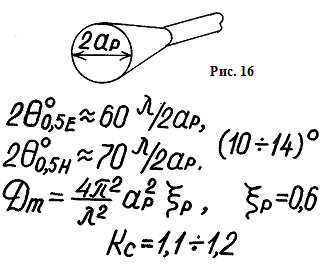

Довольно активно в системах спутниковой связи используют конический рупор:
