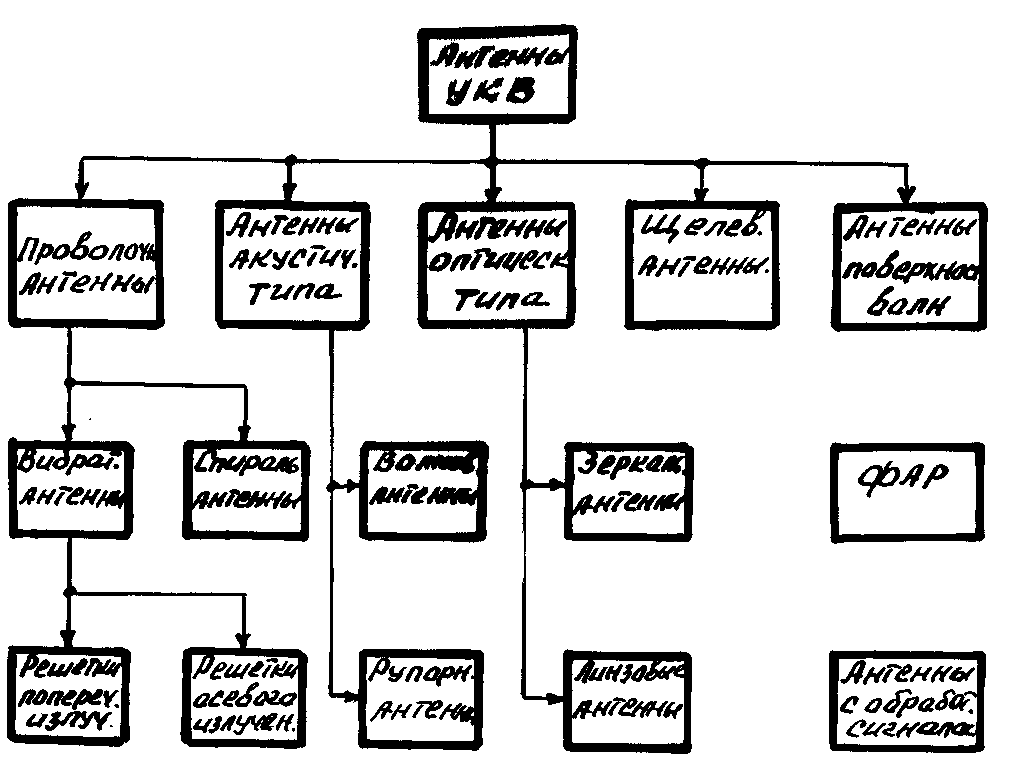

Раздел №1. Антенно-фидерные устройства рэт. Тема №1. Основные характеристики и параметры антенн.

Любая антенна предназначена для излучения (приема) ЭМВ. Антенны делаются из метала т.к. в нем много свободных зарядов. Под каждый диапазон волн используются свои антенны. В нашем курсе мы рассматриваем антенны УКВ. ФАР(фазированные антенные решетки). Антенны с обработкой сигнала- передатчики приемники выносятся непосредственно на приемное полотно(сокращая потери).

К проволочным антеннам можно отнести вибраторные антенны. Простой симметричный вибратор.

Решетки поперечного излучения. Набор вибраторов запитанных от одного источника(синфазное полотно). ФАР по внешнему виду практически невозможно отличить от решеток поперечного излучения (отличие в том, что каждый излучатель запитывается со своей амплитудой и фазой).

Решетки осевого излучения(директорные антенные). Основой является активный вибратор( на рисунке Вибратор Пистелькорса) также рефлектор и необходимое количество директоров(для усиления). Данная антенна излучает вдоль своей оси. Также представлены разновидности вибраторных антенн.

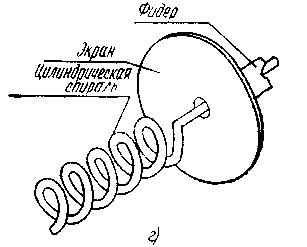

Спиральные антенны. Активно используются. Могут принимать(излучать) кругло поляризованные волны, те фактически волны с любой поляризацией.

Антенны акустического типа. Волноводные антенны(волновод с открытым концом). Для сужения ДН применяются рупорные антенны.

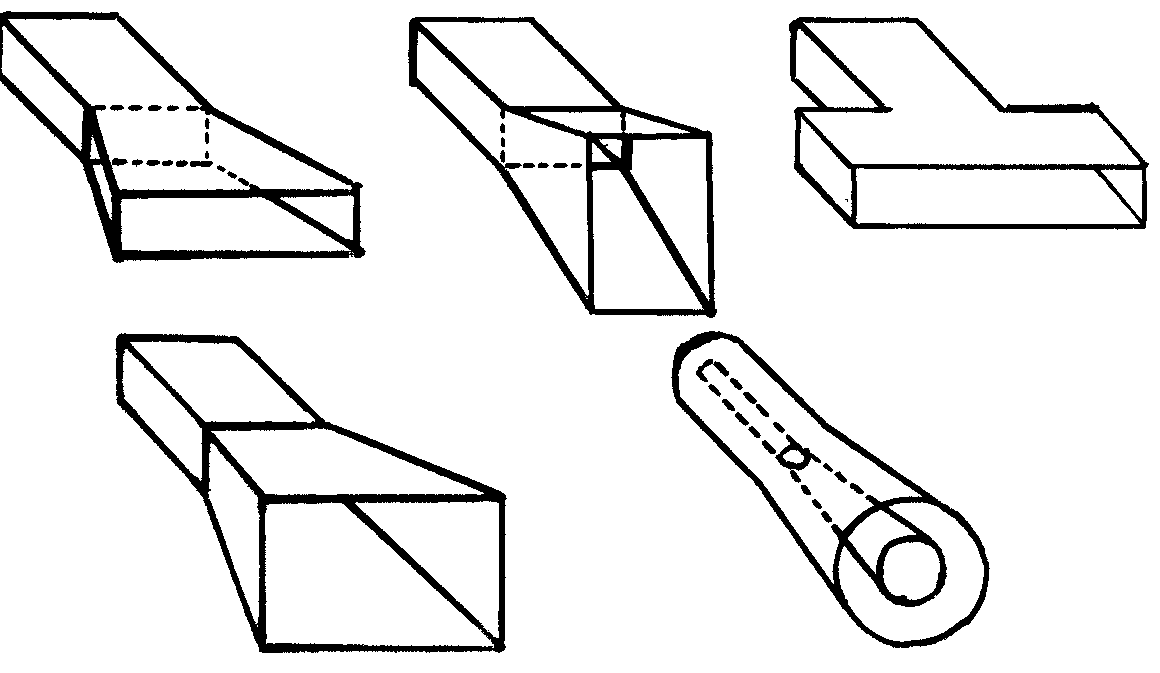

Виды рупоров (H-секториальный, E-скториальный, коробчатый, конический, биконический(круглый расширяющийся волновод )).

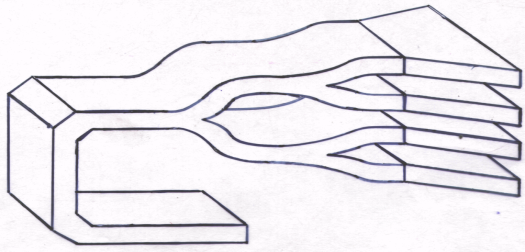

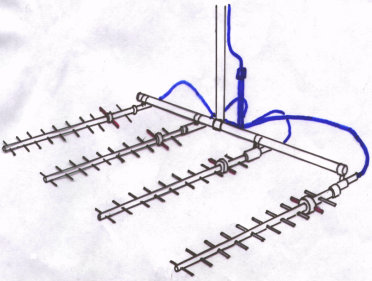

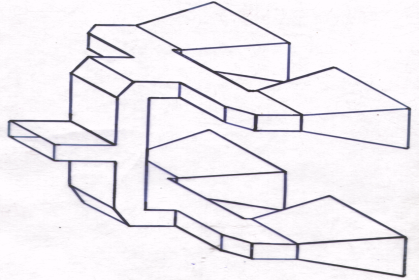

Для того чтобы сузить ДН увеличивают количество излучателей и делают своеобразные решетки излучения. Решетка из 4х излучателей (директорных антенн). Решетка из 4х рупорных антенн обеспечивает сужение ДН. Волноводные разветвления, конструкция из 4х h-секториальных рупоров(формирует веерную ДН).

Антенны оптического типа.. Производится выравнивание фронта волны.

Линзовые антенны. Облучатель стоит перед линзой. Лучи проходя через линзу формируют плоский фронт волны. Сплошная линза из диэлектрика позволяет сформировать довольно узкую ДН, но имеет большой вес. Поэтому делают облегченные варианты, диэлектрические дырчатые линзы. Различают ускоряющие(n<1) и замедляющие(n>1) линзы. Есть линзы с переменным n. (линзы Люниберга).

Геодезическая линза(n=1) в тело линзы вкраплены металлические пластины.

Зеркальные антенны. Облучатель создает теневой эффект. Антенны в виде зеркала параболический цилиндр, облучатель в виде сегмента(вырезки) из параболоида. Также есть возможность формировать многолучевую ДН.(сложная облучающая система). Перископическая антенна чтобы не тянуть волноводный тракт в верхней антенне. Разновидность зеркальных антенн в виде развернутой книжки. Чтобы исключить теневой эффект и создать ДН направленности спец формы, делают различную кривизну зеркала.(офсетные антенны- излучатель смещается ниже).

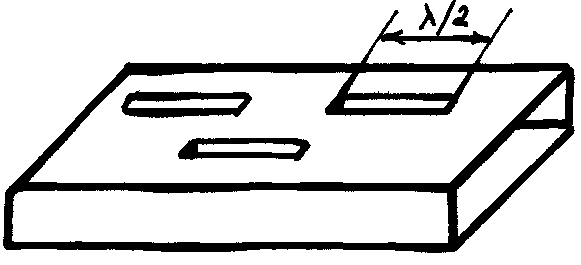

Щелевые антенны. Щели прорезаются в месте где идут максимальные поверхностные токи. Как правило длина равна половине длины волны. ДН довольно широкая, но преимущество в низких ветровых нагрузках.

Антенны поверхностных волн. Представляют собой облучатель, диэлектрический слой либо замедляющая структура типа гребенки, и волна распространяется по поверхности этой антенны(огибая замедляющую структуру).
