Глава 21. Подготовка блоков к бетонированию. Укладка и уплотнение бетонной смеси

21.1. Состав мероприятий по подготовке блоков к бетонированию

До укладки бетонной смеси в блоки последние долины быть соот­ветствующим образом подготовлены для приема смеси. В общем случае мероприятия по подготовке блоков имеют своей целью обеспечить условия для нормального ведения бетонных работ в блоке и для набора бетоном и конструкцией проектной прочности, включая получение прочного и плотного сцепления свежеуложенной смеси с ранее уложенным бе­тоном или с естественным основанием.

Эти мероприятия могут быть подразделены на следующие группы:

- установка требуемого типа опалубки и заделка щелей;

- установка и зачистка проектных арматурных конструкций;

- установка арматуры и аппаратуры для регулирования температур­ного режима и омоноличивания швов - при необходимости (трубы охлаждения, цементационная арматура и др.);

- установка закладных частей для различного оборудования;

- установка контрольно-измерительной аппаратуры;

- подготовка площадок и оборудования для приема бетонной смеси;

- подготовка поверхностей оснований блоков;

- приемка блоков к бетонированию;

- проверка готовности всего тракта приготовления - транспорта и подачи бетонной смеси в блок и их соответствия проектным условиям.

В зимний период дополнительно добавляется группа мероприятий по установке тепляков или шатров и поддержанию в них необходимого температурного режима.

Каждая группа мероприятий имеет свой набор работ, обеспечивающих в итоге нормальный ход бетонных работ и требуемые качества бе­тона и бетонных конструкций.

Установка (монтаж) типа арматурных конструкций и опалубки осу­ществляется на основе чертежей и схем армирования и схем опалубки блоков. Для этого на основе принципиальных схем армирования и опалубливания данного сооружения или элемента (см.гл. 17) в составе проектов производства работ (ППР) составляется схемы армирования и опалубливания отдельных блоков с учетом конкретной конструкций блока (рис. 21.I - 21.3). Детальные схемы составляются и для дру­гих перечисленных мероприятий (рис. 21.4).

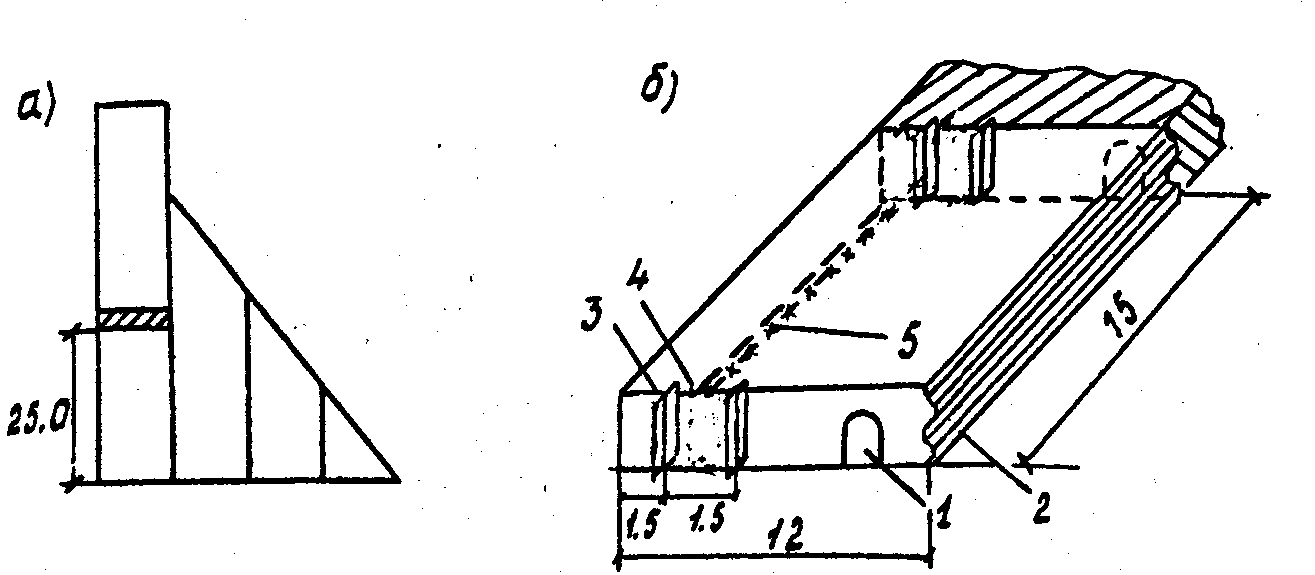

Рис. 21.1. Принципиальная конструктивная схема блока: а - схема плотины и положение блока, б - конструктивная схе­ма блока

1 - галерея; 2 - штрабы в межстолбчатом шве; 3 - металличес­кие уплотнения; 4 - битумная шпонка; 5 - металлические уплот­нения горизонтальных межблочных швов

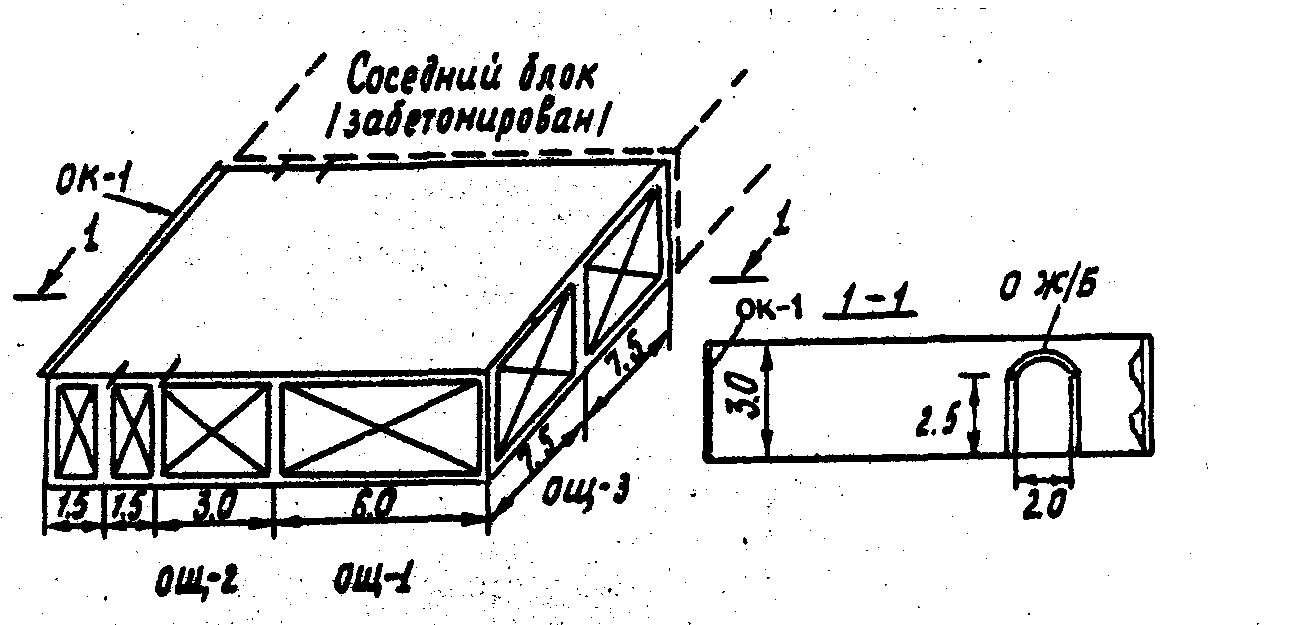

Рис. 21.2. Принципиальная схема опалубливания блока. Опалубка: ОК - консольная, ОС - стационарная, Ощ - щитовая, Ож/б - опа­лубка железобетонная

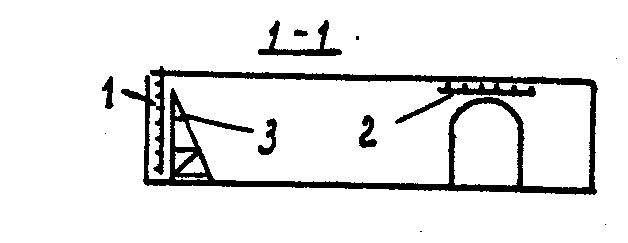

Рис. 21.3. Принципиальная схема армирования блока

I - арматурные сетки напорной грани; 2 - арматурные сетки га­лереи; 3 - поддерживающие кон­струкции в виде ферм

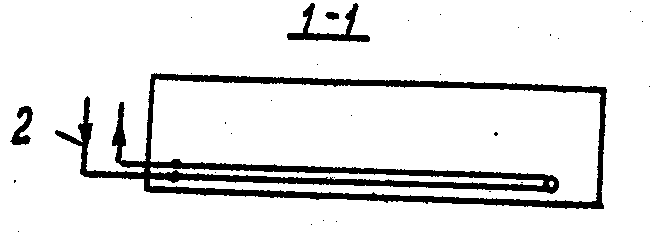

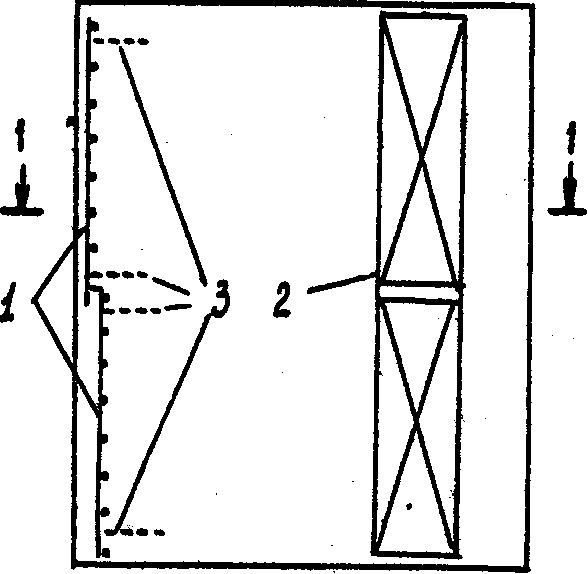

Рис. 21.4. Принципиальная схема цементационной арматуры для цементации межстолбчатого шва

1 - трубы разводящей системы; 2 - выпуски (клапаны); 3 - ме­таллические уплотнения; 4 - воздухостводящая штраба; 5 -штрабы в межстолбчатых швах

Особое место в перечисленном комплексе работ занимает подготовка поверхности оснований. При этом основанием блоков могут быть ес­тественные породы (скальные, мягкие) и ранее уложенный бетон. Гото­вый к бетонированию блок сдается комиссии по приемке блоков с сос­тавлением соответствующих актов и схем. При приемке блоков к бето­нированию комиссия проверяет выполнение всех перечисленных выше мероприятий.
