20.3. Выбор кранов
Выбор кранов производят в два этапа. На первом этапа устанавливают техническую возможность использования крана данной размерной группы. На втором выполняют технико-экономический расчет и определяют экономическую целесообразность применения крана данного типоразмера и марки.
Исходные данные для выбора крана на I этапе:
- габариты и конфигурация сооружений (подземных и надземных частей);
- параметры блоков бетонирования и монтируемых в них конструкций (геометрические размеры, масса).
- условия доставки бетонной смеси (и иных грузов) и ее перегрузки
- тип горизонтального транспорта, его грузоподъемность и объем бетонной смеси;
- тип бадьи и ее масса;
- тип горизонтального транспорта других грузов;
- условия производства работ на площадке (степень сосредоточенности сооружений, грунтово-климатические условия, места складирования грузов и др.).
Для
определения необходимых параметров
кранов составляют графическую схему
рабочей зоны при возведении конкретных
сооружений (рис. 20.24, 20.25). Затем рассчитывают
требуемые высоту подъема крюка
и
вылет крюка
,
а также грузоподъемность выбранного
крана на требуемом вылете крюка
.

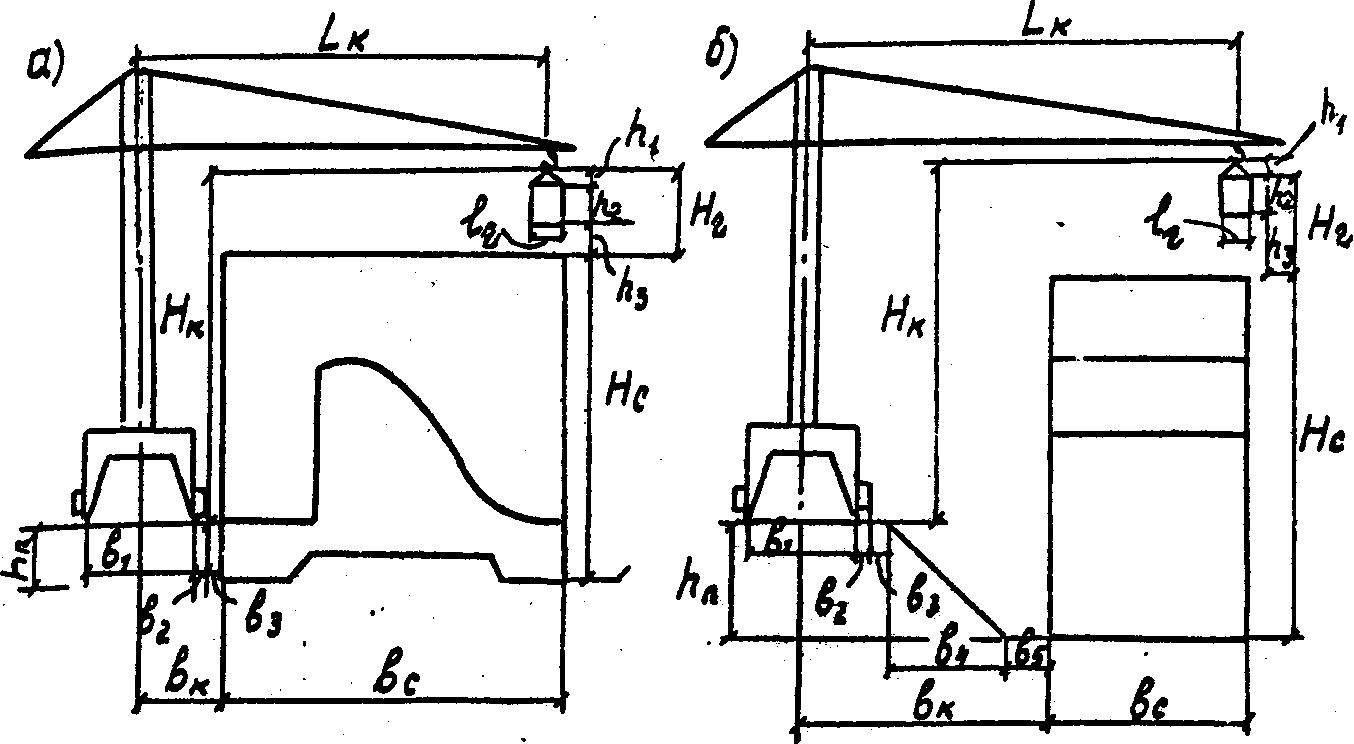

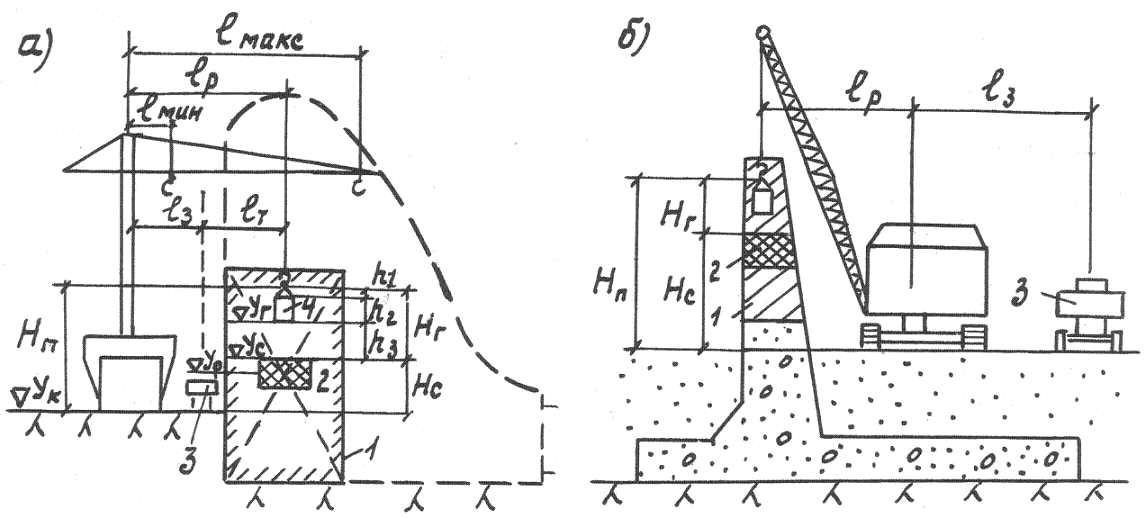

Рис.20.24. Определение рабочей зоны и необходимых параметров башенных кранов при их расположении в котловане (а); у бровки котлована (б)

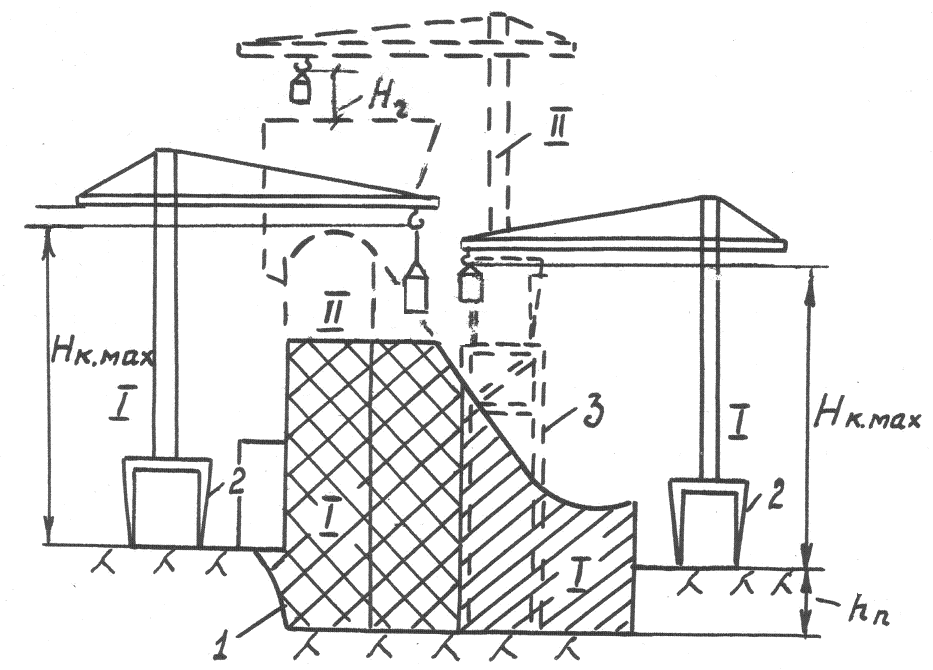

Рис. 20.25. Определение рабочей зоны башенных кранов при больших размерах сооружений: I, II – этапы бетонирования и соответствующее расположение кранов; 2 - кран; 3 - эстакада
Рекомендуется следующая последовательность выбора крана.
1. Определяют габаритные размеры частей сооружений, возводимых на разных этапах, и возможные места и отметки расположения крановых путей (для 1 этапа - в котловане или на бровках котлована, для II этапа - на эстакадах или на частях сооружений).
2. Рассчитывают требуемую высоту подъема крюка
(20.1)
где:
-
наибольшая высота бетонируемой части
сооружения над уровнем стоянки-крана;
-
условная высота груза;
-
высота грузозахватных устройств
(колеблется от 2 до 4,5 м);
-
высота детали переносимой кранами
(бадьи, опалубки, армоконструкций и
т.д.);
-
запас по высоте по условиям техники
безопасности (принимается в пределах
2,5-3,0 м).
3. Находят требуемый вылет крюка. При возведении надземной части сооружения (рис. 20.23,а)
(20.2)
Здесь
-
расстояние от оси вращения поворотной
платформы крана до сооружения (условная
ширина крана);
-
ширина сооружения;
-
ширина транспортируемого (монтируемого)
груза - ширина бадьи монтажного элемента
и т.д.
Величина зависит от конструктивного исполнения крана и размеров рельсового пути.
Для башенных кранов
(20.2´)
где
-
ширина колеи;
- размер выступающей
за колею ходовой части;
-
величина допустимого приближения крана
к сооружению.
Для кранов с поворотными башнями
(20.2)
Где:
- радиус хвостовой
части - платформы или противовесной
консоли.
При возведении подземных частей сооружений (рис. 20.23,6)
(20.3)
где:
и - то же, что в формуле (20.2);
- допустимое приближение крана, к откосу котлована;
-
величина заложения откоса котлована;
- расстояние от
откоса котлована до сооружения.
4.
Определяют требуемую грузоподъемность
крана
с учетом массы транспортируемых грузов
и грузозахватных устройств:
,
(20.4)
где: - наибольшая масса транспортируемого груза;
-
коэффициент, учитывающий массу
грузозахватных устройств и возможное
отклонение массы транспортируемого
элемента от проектной (К= 1,08-1,12).
При использовании крана для подачи бетонной смеси грузоподъемность крана должна быть увязана с грузоподъемностью горизонтального автотранспорта и емкостью бадьи для бетонной смеси. Объем бадьи должен быть равен объему бетонной смеси, доставляемой одним автосамосвалом. В отдельных случаях допускается разгрузка двух автосамосвалов в одну бадью. В свою очередь объем бетонной смеси в автосамосвале должен быть кратным объему готовой смеси, выдаваемой бетоносмесителем бетонного завода; тогда
;
(20.4´)
где:
-
масса бетонной смеси;
-
масса бадьи;
-
объем смеси;
-
плотность смеси.
5. По имеющейся номенклатуре кранов выбирают наиболее подходящий по грузоподъемности и назначению и проверяют соответствие его характеристик требуемым . По грузовой характеристике крана проверяют соответствие вылета крюка требуемой высоте подъема крюка. Для кранов с балочной стрелой высота подъема не зависит от вылета крюка. При отсутствии грузовой характеристики проверку производят по грузовому моменту:
где Mк - грузовой момент крана для данного типоразмера.
Существенное значение при выборе крана имеют скоростные характеристики кранов - скорости подъема, опускания грузов, передвижения тележки. Для подачи бетонной смеси в блоки должны применяться высокоскоростные краны, для монтажных работ - низкоскоростные.
Для выбранного крана уточняют схему размещения, область охвата и составляют расчетную схему для определения производительности крана (рис. 20.26).
Рис. 20.26. Расчетная схема к определению производительности башенного (а) и гусеничного крана (б)
1 - бетонируемая часть сооружения; 2 - расчетный блок; 3 -положение бадьи при загрузке; 4 - положение бадьи при переносе (опускании)
