18.З. Определение производительности бетоносмесителей и бетонных заводов

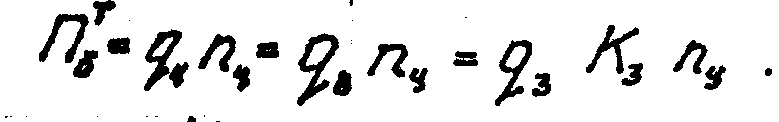

Расчет производительности бетоносмесителей производится в со­ответствии с общими положениями по определению производительности строительных машин (см. главу 5). Для бетоносмесителей циклического действия техническая производительность Пт (в м³/ч)

(18.2)

Здесь - объем продукции за один цикл бетоносмесителя

qв - объем одного замеса бетоносмесителя по выгрузке, qз - то же по загрузке; - коэффициент загрузки бетоно­смесителя, равный коэффициенту выхода бетонной смеси Квых=0,66-0,7.

- число циклов в час при определении в секундах

(I8.3)

где tзагр - время загрузки бетоносмесителя; tперем - время перемешивания; - время выгрузки; - время возврата бетоносмесителя.

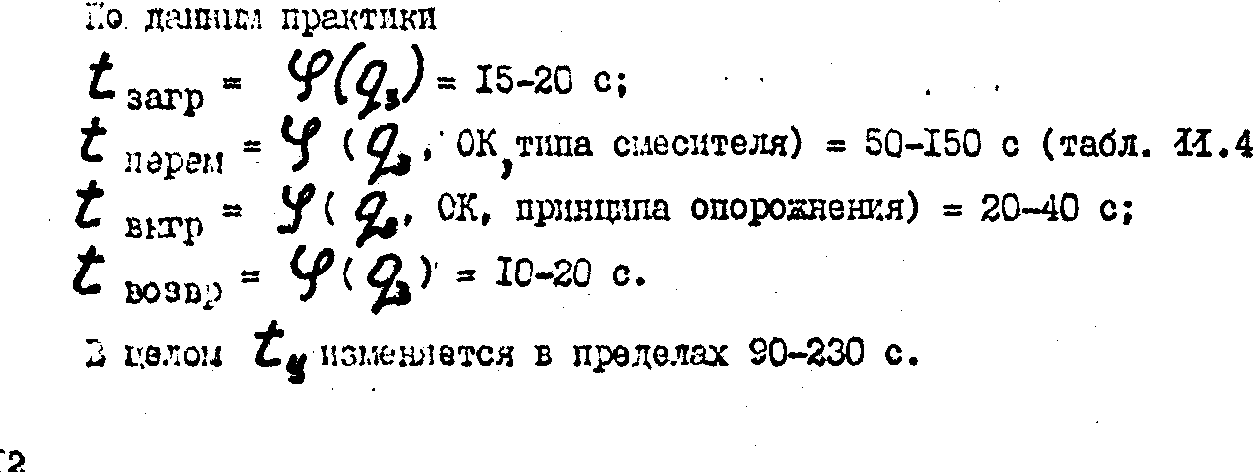

По данным практики

Таблица 18.4.а. Наименьшая длительность перемешивания бетонной смеси

Объем готового замеса	Продолжительность перемешивания, с
	Гравитационные смесители с подвижностью, см			В смесителях принудительного действия для всех смесей
	4 и менее	5 - 9	10 и более
500 и менее	90	75	60	50
Более 500	150	120	90	50

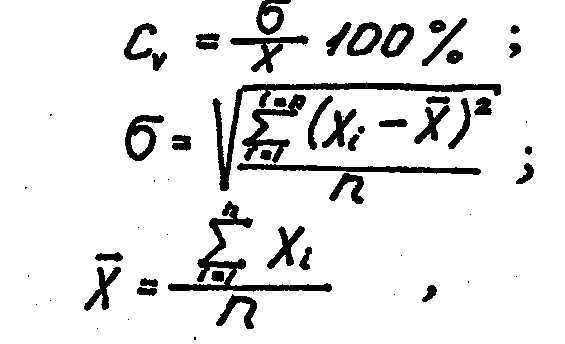

Продолжительность перемешивания должна обеспечивать однородность бетонной смеси, оцениваемую коэффициентом вариации прочности образ­цов бетона одного замеса:

(18.4)

где - среднеквадратичное отклонение прочности образцов бетона, взятых из различных мест одного замеса; - среднее значение прочности этих образцов; - прочность образцов, взятых из различных мест замеса; - количество образцов.

Эксплуатационная часовая производительность бетоносмесителя

(18,5)

Где - коэффициент использования внутрисменного рабочего времени, равный 0,85-0,90.

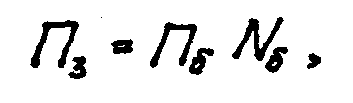

Часовая эксплуатационная производительность бетонного завода

(I8.6)

где - количество бетоносмесителей.

Глава 19. Бетонное хозяйство

19.1 Состав бетонного хозяйства и определение мощности бетонного завода

Бетонное хозяйство крупного современного строительства представ­ляет собой довольно сложный комплекс взаимосвязанных производствен­ных предприятий и сооружений, в состав которого входят:

• бетонный завод;

• склады заполнителей;

• склады цемента;

• установки для приготовления добавок;

• установки по термообработке составляющих бетонной смеси (подогрев, охлаждение);

• установки контрольного грохочения;

• другие сооружения и предприятия, необходимые для обеспечения работы завода (котельная, компрессорная, кузовомоечная, администра­тивный и бытовой корпуса, лаборатория и др.).

В гидротехническом строительстве организация бетонного хозяй­ства осуществляется обычно по следующей схеме: на начальном этапе подготовительного периода для строительства объектов производствен­ной базы, поселка, транспортных коммуникаций предусматривают пионер­ное бетонное хозяйство. В дальнейшем строят основное бетонное хозяй­ство для возведения основных сооружений гидроузла.

Для строительства объектов подготовительного периода обычно применяют небольшие бетонные заводы комплектной поставки или передвижные бетоносмесительные установки. Их расчетная мощность определяется по потребности в бетоне объектов производственной базы и поселка строителей.

Основное бетонное хозяйство рассчитывается по потребности строительства основных сооружений гидроузла. Бетонное хозяйство размещается обычно компактно, на сравнительно небольшой площадке, с максимально возможным приближением к основным сооружениям. При расположении обогатительного завода на площадке бетонного завода предусматривают общую компоновку бетонно-обогатительного хозяйства с совмещением базисных и расходных складов заполнителей.

На рис. 19.I приведена общая принципиальная схема бетонно-обогатительного хозяйства.

Мощность бетонного завода и других предприятий бетонного хозяйства рассчитывают в соответствии с общими положениями по определению мощности производственных предприятий.

Обычно, производительность бетонного завода и ее предприятий рассчитывают по средней интенсивности укладки бетона за теплый период года, наиболее напряженного по объему бетонных работ. Покрытие отдельных кратковременных пиков рекомендуется производить за счет более плотного режима работы бетонного завода и подключения других возможных источников.

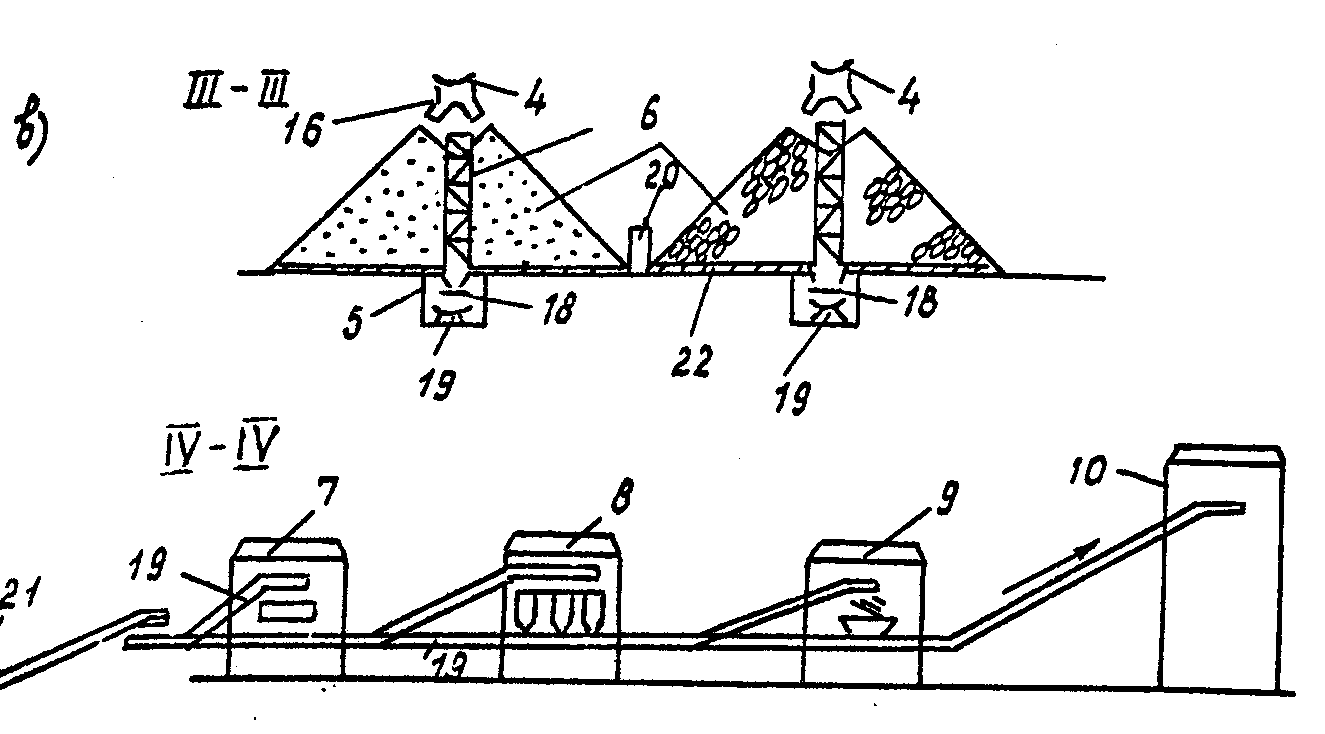

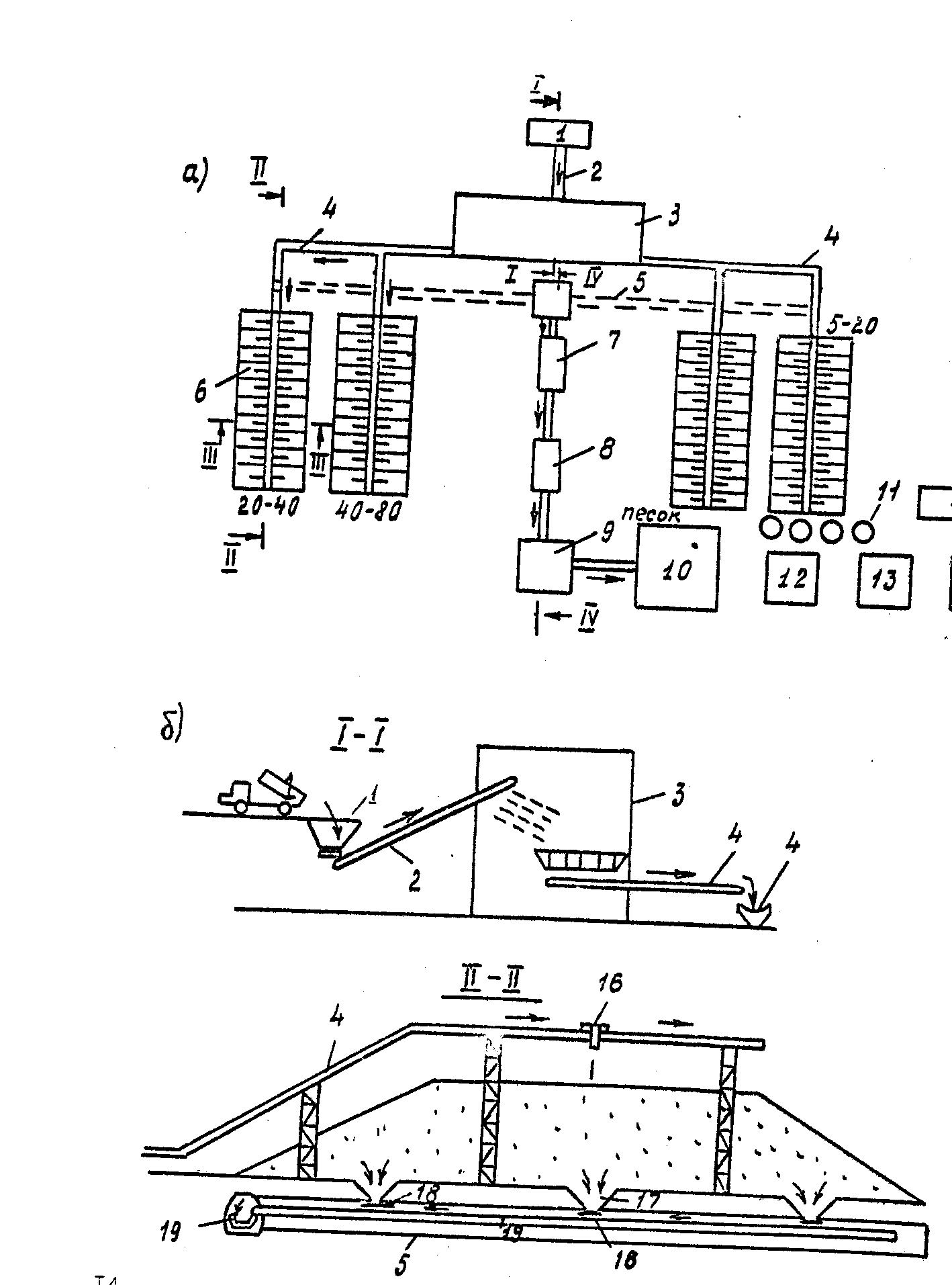

Рис. 19.1. План бетонно-обогатительного хозяйства (а)и разрезы по сооружениям (б, в)

1 - приемный бункер гравийной массы; 2 - транспортеры для по­дачи на завод; 3 - гравийно-сортировочный завод; 4 - транспотеры от гравийно-сортировочного завода на склады; 5 - под­земные подштабельные галереи с транспортерами; 6 - склады за­полнителей (эстакадные); 7,8- помещение для подогрева (охлаж­дения) заполнителей, 9 - узел контрольного грохочения; 10 - бетонный завод; 11 - цементные- склада; 12 - компрессорная, бадьемоечная; 13 - бытовые помещения; 14 - бетонная ла­боратория; 15 - склад льда; 16 - сбрасывающая тележка; 17 -приемные бункера; 18 - питатели; 19 - транспортеры; 20 - раз­делительная стенка; 21 - узел перегрузки; 22 - бетонная под­готовка

Исходя из изложенного расчетная месячная интенсивность ведения бетонных работ для определения мощности бетонного хозяйства определяется по формуле

(19,1)

где • объем бетонных работ за расчетный (теплый) период года (по календарному графику), - продолжительность расчетного (теплого) периода, мес (в зависимости от климатической зоны).

За теплый период года принимают период со среднесуточной тем­пературой выше +5°С и определяют по СНиП II 2.01.01-82. Строитель­ная климатология и геофизика.

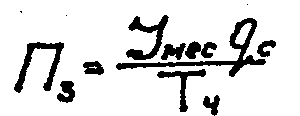

Необходимая часовая эксплуатационная производительность бе­тонного завода (в м³/ч)

(19.2)

Где - число расчетных часов работы бетонного завода в месяц при нормальном режиме работы (фонд рабочих часов в месяц), опреде­ляемое по годовому режиму работы оборудования бетонного завода. По расчетам института "Гидропроект" колеблется в пределах 440-388 ч/мес в зависимости от климатической зоны ; - рас­ход бетонной смеси на 1 м³ бетона в деле, равный по нормативам 1,02.

Тогда при определении производительности одного бетоносмесите­ля по формуле (I8.4) число бетоносмесителей равно

(19.3)

где -число бетоносмесителей, - часовая производитель­ность одного бетоносмесителя, м³/ч; - часовая производительность бетонного завода, м³/ч.

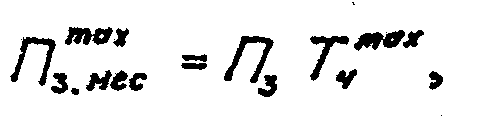

Выбранная расчетная мощность бетонного завода должна быть про­верена на удовлетворение максимальной месячной интенсивности веде­ния бетонных работ при форсированном режиме работы.

(19.4)

где максимальное число часов работы бетонного завода в ме­сяц при форсированном режиме работы. По расчетам института "Гидро­проект” -

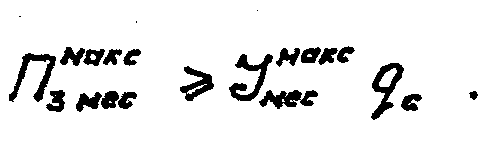

Желательно, чтобы (19.5)

В противном случае следует изыскать возможности увеличения максимальной производительности бетонного завода за счет других источников (например, использовать бетонный завод пионерной базы) или откорректировать мощность бетонного завода и выбрать его из условия обеспечения максимальной (пиковой) потребности.

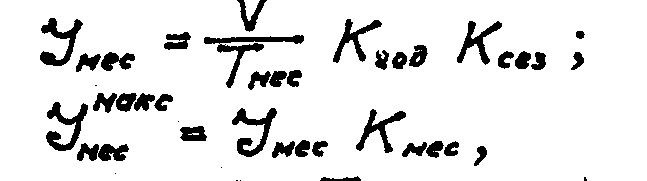

Для предварительных расчетов при отсутствии подробного календарного графика расчетные и пиковые интенсивности работ (в м³/мес) можно с некоторым приближением определить исходя из общих объемов и сроков работ, применяя соответствующие коэффициенты неравномерности.

(19.6)

где общий объем бетона в м³; __ - общий срок ведения бетонных работ в месяцах; - коэффициент среднегодовой неравномерности бетонных работ; - коэффициент сезонной среднемесячной неравномерности бетонных работ внутри года по сезонам; - коэффициент месячной неравномерности бетонных работ внутри сезона. Эти коэффициенты зависят от конкретных климатических и организационных условий ведения бетонных работ и по данным практики при нормальной организации строительства колеблются в пределах:
