15.6. Смешанные системы разрезки

Кроме изложенных выше трех основных систем разрезки на блоки бетонирования и их разновидностей существуют различные их сочетаний (рис. 15.9). Наиболее перспективна из них смешанная система разрезки из комбинации столбчатой разрезки и секционной длинными блоками. При этой системе напорная грань выполняется в виде монолитного столба из обычного бетона с соблюдением всех технологических требований по предотвращению трещинообразования для столбчатой системы разрезки. Основная низовая часть плотины возводится с секционной разрезкой длинными блоками. В зависимости от применяемого типа бетона это могут быть или длинные блоки из обычного бетона («токтогульский» метод) или длинные блоки из укатанного бетона.

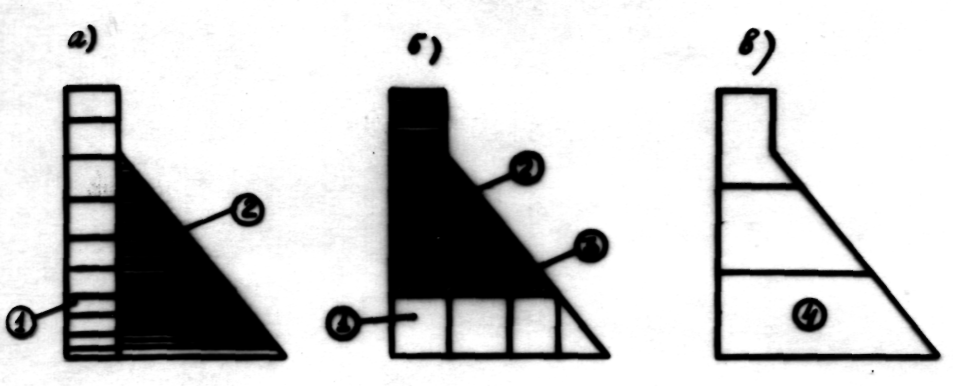

Рис. 15.9. Смешанные системы разрезки из комбинаций столбчатой разрезки и секционной длинными блоками

1 – столбчатая система; 2 – длинные блоки; 3 – арматурный пояс; 4 – высокие длинные блоки («канадская» система)

Смешанная система разрезки позволяет применять прогрессивную технологию с разрезкой длинными блоками в районах с суровыми климатическими условиями. При этом для выдерживания требуемого температурного режима возможна такая организация работ, при которой блоки в верховых столбах бетонируют в зимнее время, а длинные блоки в остальной части – в летнее время. Такая система предложена и осуществляется на строительстве Бурейской ГЭС.

Возможна и другая конструктивная схема комбинации этих систем (рис. 15.9,б), при которой в прискальной зоне сооружение бетонируется столбами, а в верхних частях в удалении от основания – длинными блоками из обычного бетона.

В первом ярусе длинных блоков над столбами устраивают армированный пояс для предотвращения трещинообразования в этом и вышестоящих ярусах от деформаций нижних столбчатых массивов. Это позволяет вести бетонные работы по столбчатой системе при неполностью законченном и организованном бетонном хозяйстве с переходом на длинные блоки в удалении от основания при хорошем развитии и организации всего бетонного хозяйства по полной проектной схеме. Такая система частично применялась на строительстве плотины Красноярской ГЭС.

Смешанной системой разрезки является также так называемая «канадская» система длинными и одновременно высокими блоками (рис. 15.9,в). В этой системе предусматривается возможность увеличения не только длины блоков до размеров секций, но и высоты блоков до предельных размеров по условиям организации работ и крепления опалубки (из практики канадского плотиностроения – до 22 м.). Бетонирование ведут в опалубке специальной конструкции, которая крепится на жестких металлических фермах. Такая система применялась при строительст­ве ряда контрфорсных плотин в Канаде. Для этой системы необходимо особенно хорошая организация массовых бетонных работ с самого начала строительства. В практике отечественного строительства такая система не нашла распространения из-за сложности и дороговизны устройства опалубки с большой несущей способностью и сложностью обеспечения не­обходимого температурного режима.
