Введение.

Современная угольная шахта – это комплексно – механизированное и автоматизированное горнодобывающее предприятие большой мощности с высоким уровнем концентрации и интенсификации производства, имеющее поточный характер основных технологических процессов.

Курсовой проект выполняется с целью формирования навыков самостоятельного решения задач конструирования, проектирования и организации горных работ. Поэтому основными задачами курсового проекта являются выбор рациональной схемы проведения и крепления горной выработки и расчёт основных её параметров.

1.1. Выбор формы поперечного сечения и типа крепи

горной выработки

Квершлаг –выработка, не имеющая непосредственного выхода на земную поверхность и проводимая по пустым породам вкрест простирания или под некоторым углом к линии простирания месторождения.

Форма поперечного сечения и тип крепи горной выработки принимается из срока службы, материала крепи, размер её поперечного сечения и многое другое. Основными формами поперечного сечения горной выработки являются: арочная, прямоугольная, трапециевидная. В условиях заданного срока службы будет применяться крепь арочная с железобетонной затяжкой.

1.2. Определение площади поперечного сечения выработки

Площадь поперечного сечения определяется на основании:

• расчёта по минимально допустимым зазорам;

• расчёта по максимально допустимой скорости движения воздуха;

• сопоставление расчётных данных с требованиями правил безопасности (ПБ) о минимальной площади сечения;

Произведём расчёт по максимально допустимой скорости движения воздуха:

S св.в =

Q – количество воздуха, проходимого при эксплуатации выработки, м³/мин; V – максимально допустимая скорость движения воздуха в выработке.

S св.в= м²

Минимальная ширина выработки определяется как сумма всех элементов расчетной схемы:

Bp = n + A1 +р+ A2+ m ;

Bp - ширина выработки в свету , м²

A1 и A2-ширина транспортных средств, р- зазор между транспортными средствами , n - ширина прохода людей, m – зазор между крепью(бортом) и транспортным средством.

Bp =0,4+1,630+0,4+1,100+0,7=4,23 м.

Согласно методическому указанию по определению площади поперечного сечения( таблица 5) , находим ближайшее большее значение В=4680 мм после осадки , что соответствует площади

S св = 14,5 м² , после осадки.

S св пр =19,2 м², в проходке.

Согласно типовым сечения горной выработки ширина выработки больше чем требуется тогда увеличим проход для людей : при проведении выработки до 1150 мм,

Определим Sсв мин .

Согласно ПБ для конвейерного квершлага принимаем S _{св мин} =9,0 м²

Окончательно принимаем S _св = 14,5 м²

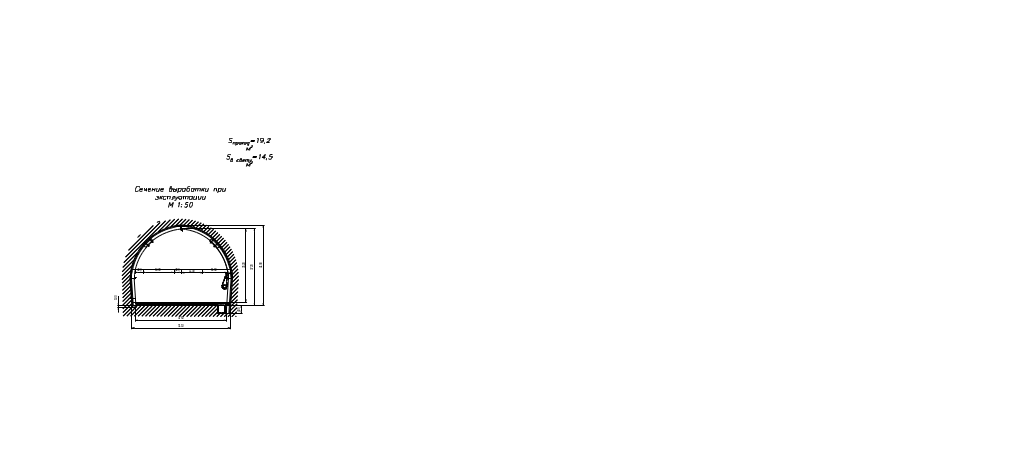

Рисунок 1. Изображение горной выработки.

1.3 Расчет арочной крепи.

Определение средневзвешенного сжатия слоев пород.

Расчетное сопротивление определяют с учетом нарушенности массива, по формуле:

R_ci = Rk_с

R - значение сопротивления пород одноосному сжатию в образце (R=10·f) , где: f- коэффициент крепости непосредственной кровли, ( f=5,0), k_с- коэффициент учитывающий нарушенность массива пород (принимаем согласно исходным данным к_с=0,7), тогда R =10·5,0=50 МПа. Значит

R_сi =50·0,7=35 МПа.

Поскольку в пределах АВ находиться один слой мощности более 2 м метров расчет R_скр –производиться только для этого слоя . Для определения смещения будет использоваться полученное значение R_сi.

Определение смещения пород на контуре выработки .

По рис.2. определим ,что на глубине 325 м , при R_{с кр}=35 МПа типовое смещение пород , U_{т кр}=75мм.

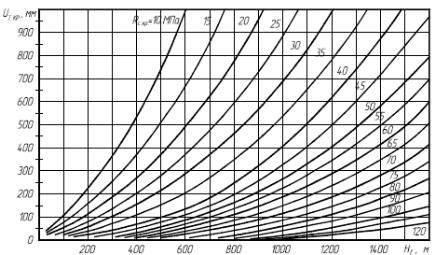

Рис 2. График для определения типового смещения пород.

Коэффициент влияния угла залегания пород и направление проходки выработки относительно напластования пород kа составит 1,0

(согласно таблице 1)

Таблица 1.

Определение коэффициента k_α

Группа	Выработки	α<200	α=21-300
		kα	kα
1	Пластовые горизонтальные и наклонные,полевые горизонтальные,проведенный по простиранию	1.0	0.95
2	Полевые,проведенные под углом 30-70 градусов к напластованию(простиранию пород)	0.85	0.8
3	То же, под углом 70-90 градусов	0.7	0.6

Коэффициент влияния ширины выработки kш будет равен:

k_ш=0,2(b-1)

где : b- ширина выработки в проходке ,(согласно типовым сечения принимаем 5070 мм , до осадки)

k_ш= 0,2(5,312-1)=0,862.

Коэффициент воздействия других выработок kв =1.так как выработка проводиться одиночно.

Расчетное смещение пород в горизонтальной выработки, поддерживаемых вне влияния очистных работ , рассчитывается по формуле:

U_{р кр} =U_{т кр} k_α k_ш k_в

Uт кр -типовое смещение пород , kа- коэффициент влияния угла залегания пород и направление проходки выработки относительно напластования пород, kш -коэффициент влияния ширины выработки ,

kв -коэффициент воздействия других выработок .

U_{р кр} =75·1,0· 0,862· 1,0=64,65 мм.

Определяем расчетную нагрузку на крепь .

Расчетная нагрузка P на 1 м выработки со стороны кровли , определяется по формуле:

P =P^H k_пр b ,

P^H - нормативная удельная нагрузка кПа,(принимаем 47,679 кПа) согласно таблице 2.

b-ширина выработки в проходке.

При ширине b=5,312м и U р кр =64,65 мм.

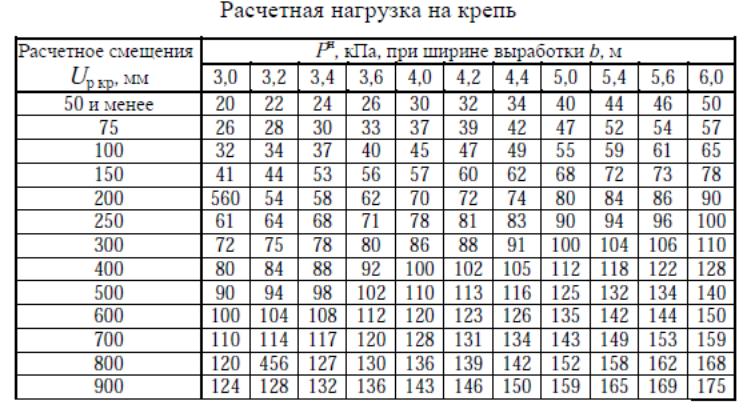

Таблица 2.

Коэффициент влияния способа проведения выработки k пр составит 1 при проведении буро - взрывным способом . Тогда получаем :

P = 47,679·1 ·5,312=253,272 кН/м.

Расчетный шаг установки крепи .

Расстояние q между арками металлической податливой крепи находят делением сопротивления одной рамы крепи N на расчетную нагрузку P.

Согласно значениям (таблице 3) в выработки будет устанавливаться крепь из спец профиля СВП-27, сопротивление N одной рамы составит 210 кН , тогда расстояние между арками :

g= , тогда

g

Принимаем ближайшее большее значение из типового ряда и устанавливаем, что шаг установки крепи в данной выработке должен быть 0,8м.

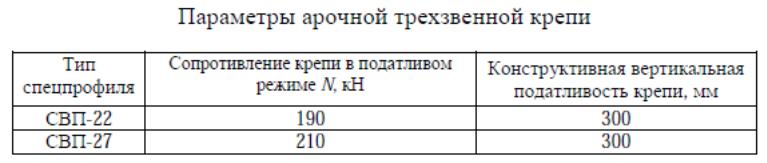

Таблица 3.
