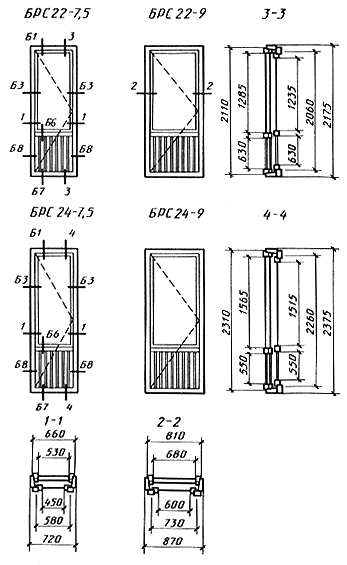

Черт. 3 (лист 1)

Балконные

Гост ОКНА И ДВЕРИ БАЛКОННЫЕ ДЕРЕВОАЛЮМИНИЕВЫЕ ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ ГОСТ 27936-88

33. Конструктивные решения внутренних дверей. ГОСТы двери внутренние.

Конструктивные особенности межкомнатных дверей

Конструктивные решения как дверных полотен, так и коробок у каждого производителя, как правило, имеют свои особенности. Тем не менее, несмотря на кажущееся разнообразие конструкций, все они делятся на две большие группы: филенчатые и щитовые.

Двери филенчатые

Двери с филенчатыми створками - наиболее привлекательные, но и самые сложные в изготовлении, а потому и самые дорогие. Вследствие каркасной конструкции, они обладают малым весом и возможностью разнообразной архитектурной обработки филенок.

Створки филенчатых дверей (рис.36 /1) состоят из брусков обвязки, образующих каркас створки, средников (промежуточных брусков) и филенок - щитов, заполняющих пространство между брусками. Нижний брусок обвязки часто делают более толстым, причем он может быть единым (цельным) либо состоять из нескольких брусков меньшей толщины. Следует иметь в виду, что дверь тем прочнее, чем больше в ней средников, а, следовательно, и филенок, однако с увеличением числа средников возрастает стоимость двери.

Иногда к нижнему бруску обвязки крепится защитная доска - плинтус.

Для закрепления филенок в брусках обвязки и среднике выбираются специальные пазы, в которые при сборке двери вставляются филенки. По виду соединения с обвязкой различают следующие виды филенок: гладкие; с рамой; наплавные; с фигареей; с раскладками.

Раскладки (рельефные профильные рейки) называют по-разному: окладными калевками, молдингами или штапиками.

Двери щитовые

Дверное полотно щитовой конструкции состоит из "обкладок" - обвязочной рамки из брусков и щита (Рис.36/2). Щитовые створки могут быть сплошными и каркасными.

При каркасном исполнении створка представляет собой раму (каркас) из деревянных брусков. Между крайними вертикальными или горизонтальными брусками обвязки через определенные промежутки вставляют так называемые бруски жесткости, которые не дают прогибаться облицовке.

Отметим, что сегодня филенчатыми часто называются все двери (в независимости от их конструкций), имеющие на внешней панели филенки или иммитацию филенок (например, двери с формованной наружной панелью и сотовым заполнением). Рассмотрим основные современные конструктивные типы дверных полотен.

Большая отдельная группа дверей - двери из массива. Массивом называют такие элементы дверного полотна, которые изготовлены со сплошным заполнением из натуральной древесины, обычно ценных пород. Массивные элементы дверей чаще всего изготавливаются из переклеенного массива. Эта технология является наиболее современной. Переклеенный массив - это соединенные под давлением бруски хорошо просушенной древесины, подобранные таким образом, чтобы направление волокон в каждом слое было разным. Такая технология позволяет в дальнейшем избежать деформации дверного полотна.

Схемы соединения брусков в переклеенном массиве могут быть самыми различными. Каждый производитель ищет наиболее оптимальный вариант, который придавал бы всей конструкции необходимую жесткость, и в то же время был бы технологичным.

Из массива могут быть выполнены как все конструктивные элементы полотна, так и отдельные его части (например, обвязка).

На рис.38 представлены некоторые варианты филенчатых дверей из 100 % массива. Обвязка выполнена из двух продольных слоев (рис.38А); из трех продольных слоев (рис.38Б); из двух брусков и дополнительной обвязки (рис.38В).

Филенка крепится: непосредственно в обвязку (рис.38 А, Б); в рамку, которая, в свою очередь, закрепляется в обвязке (рис.38В).

Так как в конструкции массивных дверей используется природная древесина, такие двери очень чутко реагируют на изменение влажности в помещении. Поэтому необходимо оставлять специальные пазы для компенсации температурного расширения и сжатия при установке филенок: их никогда не закрепляют жестко, оставляя возможность для люфта. Чем больше в двери филенок, тем менее дверь подвержена температурным колебаниям.

Качество дверей из массива определяется:

подготовкой исходного сырья (временем и технологией сушки);

технологией переклейки массива (качеством клея, температурой, давлением);

финишным покрытием (качеством лака, количеством слоев).

В современных конструкциях филенчатых дверей применяется не только натуральное дерево, но и различные комбинации деревоподобных материалов. Применение этих материалов нивелирует основной недостаток природной древесины - гигроскопичность, придает конструкции дополнительную жесткость, увеличивает возможности дизайна дверного полотна, а также делает двери более дешевыми.

Некоторые конструкции филенчатых дверей приведены на рис.39.

При одновременном использовании в каркасе дверного полотна разных материалов, которые имеют различные коэффициенты температурного расширения (например, если обвязка выполнена из массива, а основная часть - из ДВП), предусматривают специальные пазы (рис.40). Они необходимы для того, чтобы избежать появления трещин в полотне, а также для того, чтобы дверное полотно не изменило свои размеры.

Заполнение дверных полотен может быть различным (рис.2.6.41): сотовое; ячеистое из пластинок ДВП; из ДСП трубчатой конструкции; рейками из дырчатого ДСП, из сплошного ДСП; из деревянных брусков и т.д.

Сотовое заполнение выполняется из гофрированного картона. Прочность этого типа дверей вполне достаточна для квартиры. Если специально не стремиться пробить такие двери с помощью тяжелых предметов, то они могут служить годами. Двери с основой из древесностружечной плиты с трубчатыми полостями более прочные, из сплошного ДСП еще прочнее, хотя и гораздо тяжелее первых. К тому же такие двери обладают гораздо более высокими показателями звукоизоляции, чем двери с сотовым заполнением.

Внешняя панель дверей с сотовым заполнением может быть гладкой, формованной (профильно-прессованной), окрашенной в различные цвета либо отделанной древесным шпоном или ламинатом. Двери могут быть глухими и остекленными.

Формованные панели внешне напоминают филенчатые двери, их фактура может имитировать текстуру древесины или быть совершенно гладкой.

Полотно двери может иметь ровный край или фальцованный, как по одной, так и по трем сторонам. Толщина дверного полотна варьируется от 35 до 45 мм.

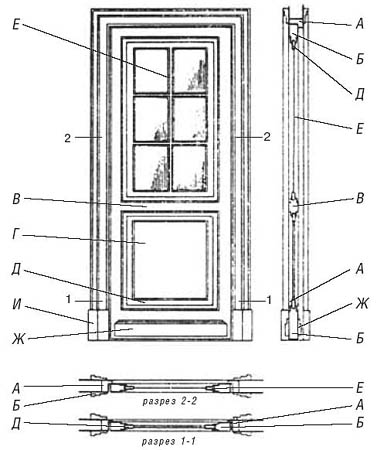

Рис. 36

Филенчатая конструкция дверного полотна:

1 - конструкция с рамкой и остеклением:

А - коробка;

Б - обвязки;

В - средники;

Г - филенка;

Д - рамка;

Е - горбыльки;

Ж - плинтус;

И - тумбочки.

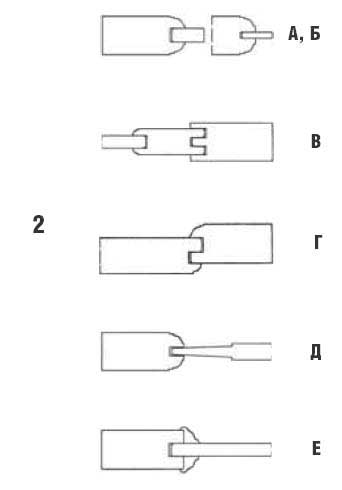

2 - виды филенок:

А - простая дощатая;

Б - простая фанерная;

В - с рамкой;

Г - дощатая с наплавом;

Д - дощатая с фигареей;

Е - дощатая с раскладками.

Рис. 37

Щитовая конструкция дверного полотна.

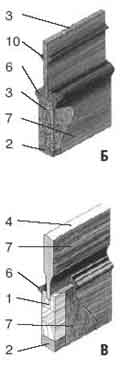

Рис. 39

Конструкции филенчатых дверей из древоподобных материалов и массива:

1 - 3-х слойный клеенный массив;

2 - обвязка из массива;

3 - ДВП;

4 - MDF;

5 - клееная древесина и MDF;

6 - штапик из массива;

7 - фанеровка;

8 - накладка из массива;

9 - облицовка из MDF;

10 - горбылек из массива.

Рис. 40

Конструкция двери фирмы PUERTAS CASTALLA:

1 - обвязка;

2 - деформационный паз;

3 - ДВП;

4 - штапик из массива;

5 - филенка из ДВП.

Различные варианты заполнения дверных полотен:

А - сотовое (SIGE, BARAUSSE);

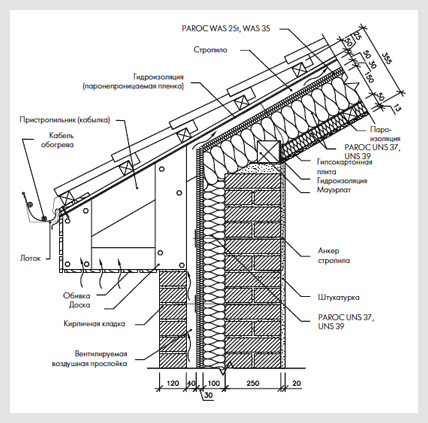

34. Конструктивные решения утепления стен и чердачного перекрытия.

35. Наружная и внутренняя отделка стен. Материалы. Область применения.

На сегодняшний день рынок наружных отделочных материалов весьма разнообразен, но в основном применяют следующие виды отделки фасадов:

штукатурка;

покраска;

кирпич, натуральный камень, керамическая плитка;

сайдинг, вентилируемые фасады и прочие фасадные системы.

Выбор того или иного материала зависит от вкуса владельца дома и от его бюджета.

Штукатурка является одним из самых вариативных отделочных материалов, так как на рынке она представлена широкой цветовой гамме. Наносится прямо на стену дома, на специальную сетку, которая обеспечивает прочность штукатурного покрытия. Прекрасно сочетается с натуральным камнем и кирпичом. Надежно защищает стены дома от внешнего неблагоприятного воздействия только при точном соблюдении технологии производства и нанесения.

Покраска является самым экономичным способом наружной отделки дома. Здесь существует так же многообразие вариантов из-за широкой цветовой гаммы. Для прочности покрытия необходимо использовать краску на каучуковой основе. В противном случае под влиянием агрессивных воздействий внешней среды фасад дома потеряет свой эстетичный вид.

Оба вида отделка наружных стен требую периодического косметического ремонта, так как со временем теряют свой внешний вид.

Кирпич является одним из дорогостоящих отделочных материалов, так как требует дополнительных строительных материалов, а значит и дополнительных затрат. Однако является прочным и красивым материалом, который не нуждается в уходе и является надежной защитой дома на долгие годы.

Не уступает по прочности и красоте облицовочному кирпичу натуральный камень. Однако его дороговизна, сложность укладки и вес ограничивают его применение. Поэтому он используется в основном для облицовки фундамента здания или в качестве декоративных фрагментов. В качестве альтернативы натурального камня для наружной отделки домов используется искусственный камень, керамическая плитка.

Эти материалы могут полностью имитировать натуральный природный материал по цвету, форме и фактуре и при этом обладают такими его свойствами как прочность, долговечность, огнестойкость, морозоустойчивость и низкая степень поглощения. При этом стоимость этих материалов и вес намного ниже от натурального аналога.

Сайдинг - представитель современных строительных отделочных материалов. Производиться из ПВХ, имеет небольшой вес, поэтому монтаж его довольно прост. Существует несколько видов сайдинга, но основными характеристиками для всех является устойчивость к разному роду атмосферным и механическим воздействиям, широкое разнообразие цвета и моделей, негорючесть и большой срок эксплуатации. Кроме того выступает как дополнительный утеплитель стен дома, повышает его звукоизоляционные характеристики.

Фасадные вентилируемые навесные панели по своим качествам ни чем не уступают сайдингу, но превосходят его по дизайнерским решениям. С помощью них можно воплотить в жизнь любую дизайнерскую фантазию.

Отделочные материалы интерьеров не подвергаются таким жестким воздействиям как материалы наружной отделки. Однако при выборе материалов отделки стен и перегородок необходимо учитывать условия их эксплуатации, которые определяют требования к отделочным материалам: износостойкость, влагостойкость, огнестойкость, а так же внешний вид.

Все отделочные материалы стен и перегородок, можно разделить условно на 2е группы:

- материалы и изделия полной заводской готовности или «сухие» методы отделки; устанавливаются с помощью различных крепежных соединений;

-Материалы «мокрой» отделки, предназначенные для ведения хтукатурно-малярных работ.

К первой группе в основном относятся плоские сборно-разборные элементы: панели, плиты, листы, пластины, доски, а так же сопутствующие им материалы.

Вторая группа включает в себя растворные смеси, шпаклевки, грунтовки и вспомогательные материалы: разбавители, разжижители и др.

Кроме того можно выделить специальную группу «финишных» материалов, которые обеспечиают окончательную отделку стен и перегородок. К ним относятся лакокрасочные материал, обои, самоклеющиеся пленки.

36. Методика теплотехнического расчета

Исходные данные:

1. Место строительства – город Красноярск

2. Объект – жилое здание

3. Зона влажности – сухая (СНиП 23-02-2003, приложение В)

4. Влажность воздуха в помещении , расчетная температура внутреннего воздуха (по нормам проектирования жилых зданий)

5. Влажностный режим помещения – нормальный (СНиП 23-02-2003, таблица 1)

6. Условие эксплуатации ограждающих конструкций – А (СНиП 23-02-2003, таблица 2)

7. Технологические показатели и коэффициенты:

• коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху – (СНиП 23-02-2003, таблица 6)

• нормальный температурный перепад - (СНиП 23-02-2003, таблица 5)

• коэффициент теплоотдачи внутренней поверхности ограждающей конструкции - (СНиП 23-02-2003, таблица 7)

• коэффициент теплоотдачи наружной поверхности ограждающей конструкции -

8. Климатические параметры:

• Расчетная температура наружного воздуха (наиболее холодной пятидневки, обеспеченностью 0,92) - (СНиП 23-01-99*, таблица 1)

• продолжительность отопительного периода (со средней температурой ) – СНиП 23-01-99*, таблица 1)

• средняя температура отопительного периода (со средней температурой ) - (СНиП 23-01-99*, таблица 1)
