6 Самостоятельная работа.
Сопоставим полученные значения коэффициентов местных сопротивлений с расчетными значениями, полученными по формулам Вейсбаха, Борда и ЦАГИ.
Для этого составим таблицу:
Таблица 3.
Сравнительная таблица для коэффициентов местных сопротивлений.
Способ получения |
Эксперимент |
Формула Вейсбаха |
Формула Борда |
Формула ЦАГИ |
|||||||
Номер опыта |
ξр |
ξсж |
ξк |
ξр |
ξсж |
ξк |
ξр |
ξсж |
|||
1 |
-148,283 |
15,32017 |
94,92028 |
-148,283 |
15,32017 |
94,92028 |
0,014172 |
0,212766 |
|||
2 |
0,568174 |
1,424804 |
13,56004 |
0,568174 |
1,424804 |
13,56004 |
0,014172 |
0,212766 |
|||
3 |
2,476527 |
0,771603 |
2,433853 |
2,476527 |
0,771603 |
2,433853 |
0,014172 |
0,212766 |
|||
4 |
4,654294 |
0,761822 |
4,466837 |
4,654294 |
0,761822 |
4,466837 |
0,014172 |
0,212766 |
Приведем примеры вычислений и запишем сами формулы, возьмем третий опыт:
- формула Дарси-Вейсбаха. Эмпирическая
формула, определяющая потери напора
при развитом турбулентном течении
несжимаемой жидкости на гидравлических
сопротивлениях.
Отсюда,
Произведем необходимые расчеты:
Очевидно, что полученные с помощью
формулы Дарси-Вейсбаха значение ничем
не отличаются от экспериментальных.
Это объясняется тем, что динамический
напор
.
То есть в основе вычисления экспериментальных
значений и лежит формула Дарси-Вейсбаха.
Согласно формуле Борда (
),
коэффициент местных сопротивлений
вычисляется по следующей формуле:
Вычислим искомый коэффициент:
Формула ЦАГИ (Идельчика) предназначена для определения коэффициента местных сопротивлений при резком сужении:
Очевидно, что наши экспериментальные значения совсем не совпадают со значениями, полученными по последним двум формулам.
Это может быть связано с тем, что:
Формула Дарси-Вейсбаха, которая лежит в основе наших вычислений, предназначена для развитого турбулентного режима течения жидкости, а у нас режим переходный.
Измерения были произведены с недостаточной точностью из-за того, что шкала на пьезометрах имеет шаг 1 см.
7 Построение напорной и пьезометрической линий.
Используя результаты 3, 4 и 5 работы заполним таблицу 4. Все значения возьмем для третьего опыта.
Таблица 4.
Напор по длине трубопровода.
№ точки |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Полный напор (Н), дм |
10,79 |
10,64 |
9,39 |
8,84 |
10,64 |
9,96 |
9,68 |
9,49 |
9,84 |
9,74 |
Пьезометрический напор (h), дм |
10,75 |
10,6 |
9,15 |
8,6 |
10,6 |
9,3 |
9,65 |
9,25 |
9,8 |
9,7 |
Полный напор вычисляем по такой формуле:
Для примера вычислим полный напор в первой и шестой точках:
Скорость в узкой части пьезометра (в 6 точке) вычислим по формуле 3:

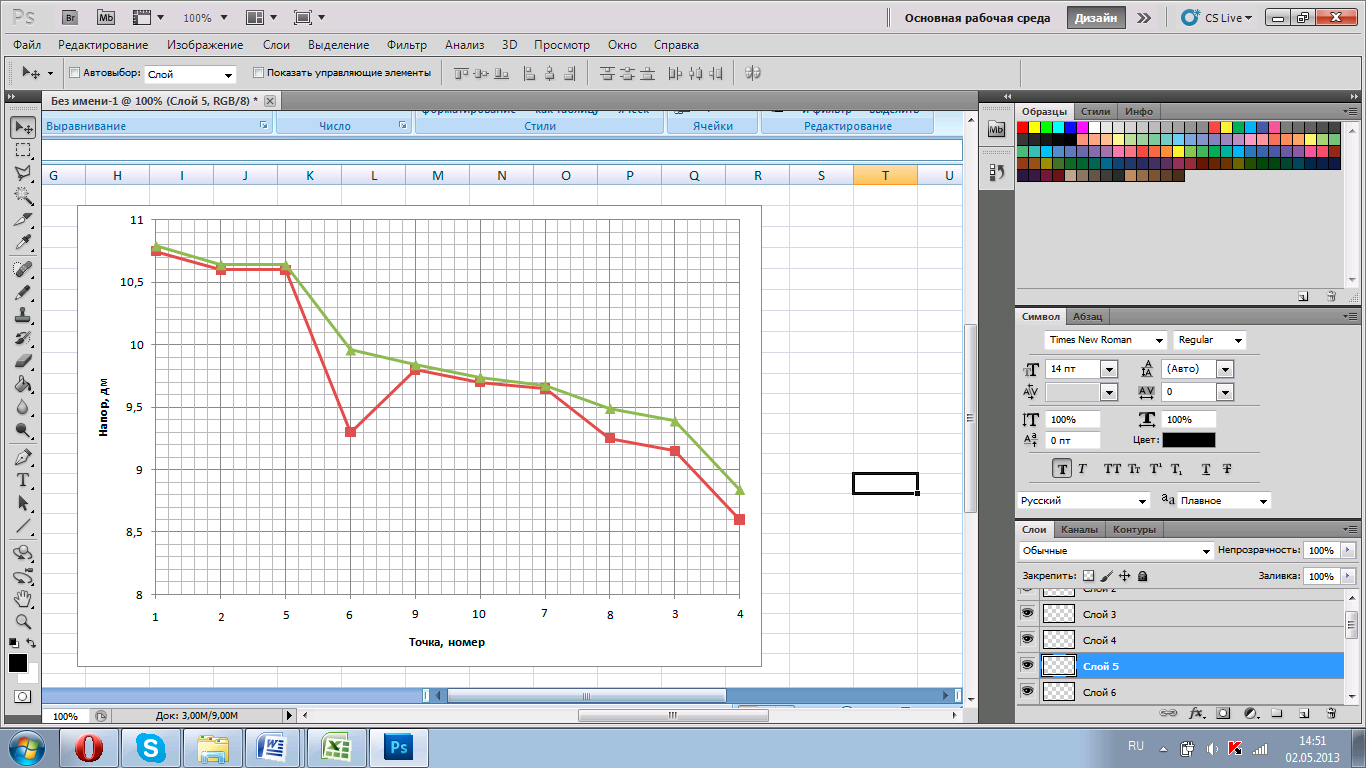

Постоим напорную и пьезометрическую линии для нашего трубопровода (рисунок 1):
Рисунок 1. Напорная и пьезометрическая линии.
