5.2.Расчет продольного армирования
Для изготовления прогонов без предварительного напряжения принимаем бетон класса B25, в качестве продольной рабочей арматуры используется стержневая сталь горячекатаная периодического профиля класса A-III, поперечная арматура (хомуты) и монтажная (конструктивная) арматура изготавливается из стали того же класса.
Для
уточнения размеров сечения прогона
рационально взять изгибающий момент в
первом пролете (наибольший)
Задаемся величиной процента армирования
Определяем высоту сжатой зоны сечения:
По
[1, прил. I
табл. 1] для
определяем таблчный коэффициент
Определяем полезную высоту прогона по формуле:
Определяем высоту прогона:
Округлим
кратно 5см:
Уточняем полезную высоту
Ширина прогона определяется по следующей зависимости:
Принимаем
Подбор арматуры произведем в табличной форме:
|
|
|
|
|
|
Сортамент |
|
|
71,70 |
0,8 |
0,258 |
0,848 |
29,36 |
3ø20+3ø32 |
33,55 |
|
52,40 |
0,188 |
0,895 |
20,33 |
3ø20+3ø22 |
22,80 |
|
|
60,9 |
0,219 |
0,875 |
24,17 |
3ø20+3ø25 |
24,15 |
|
|
88,52 |
|
|
|
|
|
|
|
82,32 |
0,296 |
0,819 |
34,90 |
3ø22+3ø32 |
35,53 |
|
|
79,36 |
|
|
|
|
|
|
|
73,80 |
0,265 |
0,843 |
30,40 |
3ø22+3ø32 |
35,53 |
Пример расчета первой строки таблицы:
Определяем полезную толщину плиты
Определяем параметр
По таблице для найденного параметра определяем коэффициент
Площадь сечения арматуры
По сортаменту выбираем диаметры и количество. Принимаем
с
Моменты
на границе опор B
и C
определяем по формуле:
По результатам расчета арматуры строятся эпюры предельных моментов (см. рис. 5.5), для этого сначала определяются моменты, воспринимаемые арматурой (см. таблицу).
|
Сортамент |
|
|
|
|
|
|
|
|||||
Iпр |
3ø32+3ø20 |
33,55 |
0,347 |
0,826 |
7981142 |
79,81 |
|
3ø32 |
24,13 |
0,249 |
0,876 |
6087709 |
60,88 |
IIпр |
3ø20+3ø22 |
22,80 |
0,236 |
0,881 |
5784998 |
57,85 |
|
3ø22 |
11,4 |
0,117 |
0,941 |
3089491 |
30,89 |
IIIпр |
3ø20+3ø25 |
24,15 |
0,250 |
0,875 |
6085800 |
60,86 |
|
3ø25 |
14,13 |
0,152 |
0,925 |
3764232 |
37,64 |
Гр. B |
3ø22+3ø32 |
35,53 |
0,368 |
0,816 |
8349834 |
83,50 |
|
3ø32 |
24,13 |
0,249 |
0,876 |
6087709 |
60,88 |
Гр. C |
3ø22+3ø32 |
35,53 |
0,368 |
0,816 |
8349834 |
83,50 |
|
3ø32 |
24,13 |
0,249 |
0,875 |
6080709 |
60,88 |
Пример расчета первой строки таблицы:
Определяем параметр
По [1, прил.I табл.1] для
Определяем
Обрыв
стержней назначается в соответствии с
эпюрами изгибающих моментов. Для этого
на арматурном чертеже прогона строится
эпюра материалов, представляющая собой
эпюру предельных моментов
которые может воспринять прогон имеющимся
в сечении прогона количеством арматуры.
За
точку теоретического обрыва арматура,
из расчета по наклонным сечениям, должна
быть заведена на длину
.
Принимаем
В данной работе обрываются стержни диаметрами 20 мм, 25 мм, 28 мм, 32 мм:
W = 25 * dстержня = 25 * 20 = 500 мм = 0,500 м
W = 25 * dстержня = 25 * 25 = 625 мм = 0,625 м
W = 25 * dстержня = 25 * 22 = 700 мм = 0,550 м
W = 25 * dстержня = 25 * 32 = 800 мм = 0,800 м

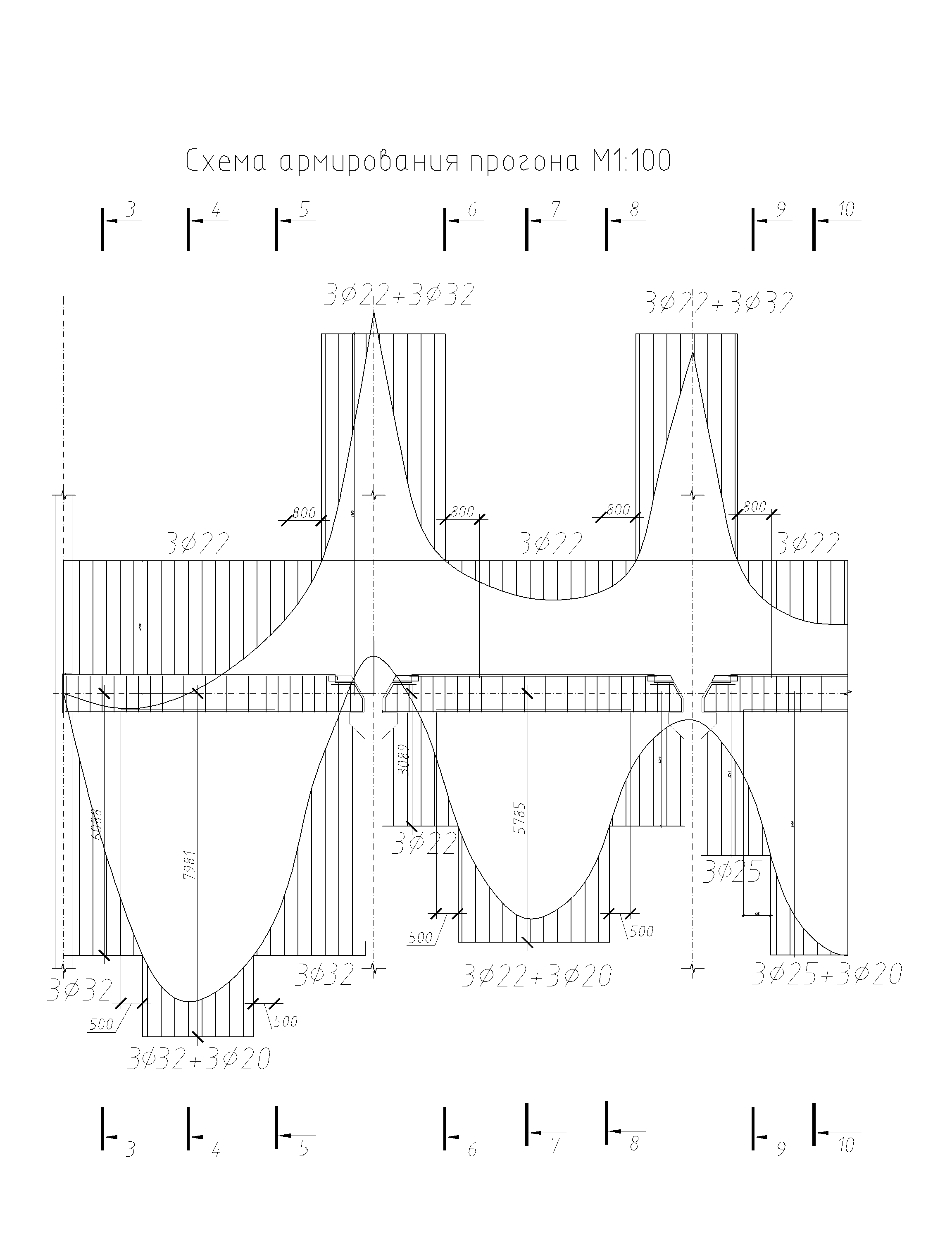

Рис.5.5.
