2.3.Конструирование арматуры

Площадь сечения арматуры подбиралась для полосы шириной один метр, условно вырезанной в зоне плиты панели с максимальными изгибающими моментами в направлении осей х и у.

Плита панели армируется сварными сетками, которые изготавливаются из отдельных стержней арматуры, свариваемых между собой с помощью канатной точечной сварки.

Пролетные участки торцевых и средних плит работают в двух направлениях, поэтому для армирования изготавливают сетки с рабочей арматурой в двух направлениях.

Эти сетки устанавливают внизу плиты. В плитах панели количество рабочих стержней на один погонный метр в обоих направлениях должно быть не меньше 5 и не более 10.

Фактическая площадь арматуры должна отклоняться от расчетной не более чем на 10%, а отклонение в меньшую сторону не должно превышать 1%.

Над промежуточными диафрагмами по верху плиты ставят плоские сетки с рабочей арматурой в одном направлении. Над торцевыми же диафрагмами и продольными ребрами по верху плиты устанавливают сетки с гнутыми рабочими стержнями: не менее трех стержней на один погонный метр. Она предназначена для восприятия изгибающих моментов, возникающих в сечениях плиты у продольных ребер и торцевых диафрагм, которые при расчете не учитываются.

Перпендикулярно рабочей арматуре в надопорных сетках устанавливается распределительная арматура, надопорные сетки следует продолжить не менее чем на 1/4 пролета в каждую сторону от опоры.

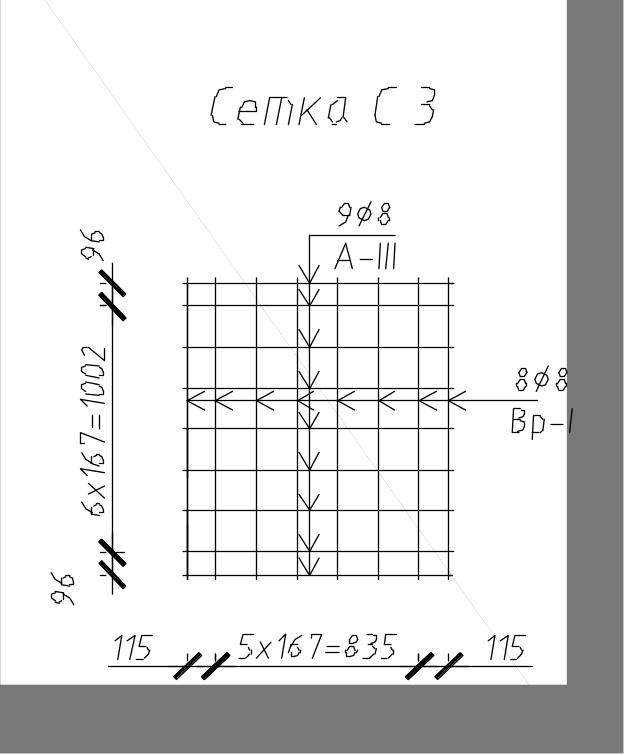

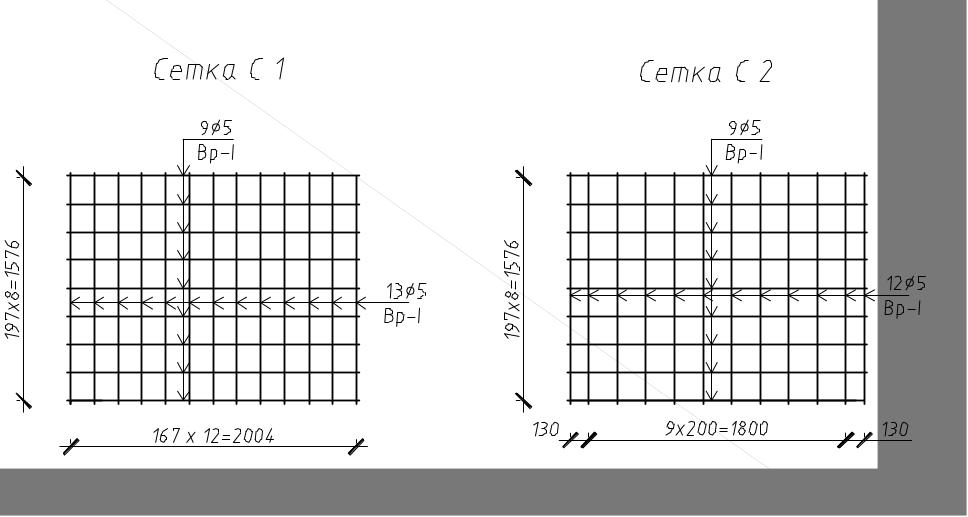

Рис.2.6.

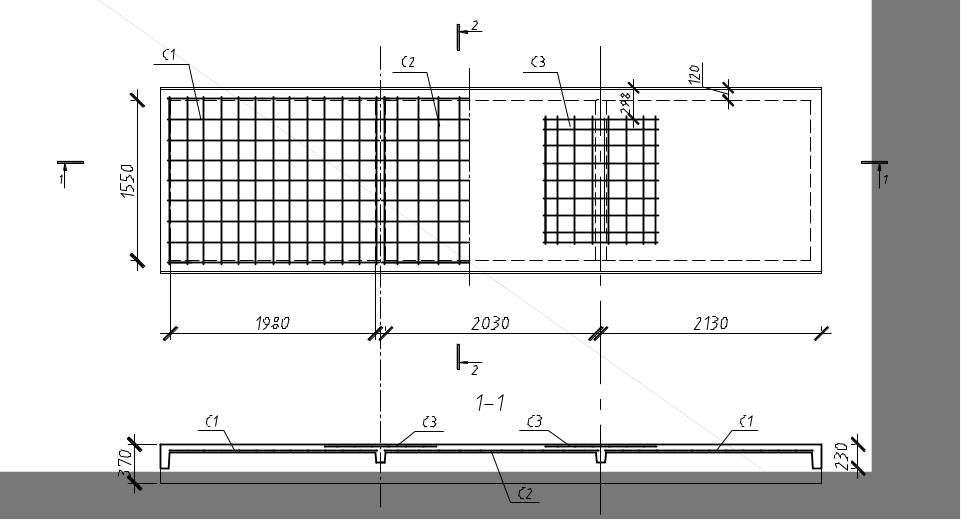

Рис.2.7.

3.Проектирование промежуточной диафрагмы

3.1Статический расчёт

Поперечные ребра – диафрагмы рассматриваются как однопролетные свободно опертые балки. Нагрузка на них передается от плиты по закону треугольника (расстояния между диафрагмами больше ширины панели). Закон передачи нагрузки путем проведения биссектрис углов между продольными и поперечными ребрами. В этом случае расчетная схема диафрагм будет выглядеть следующим образом:

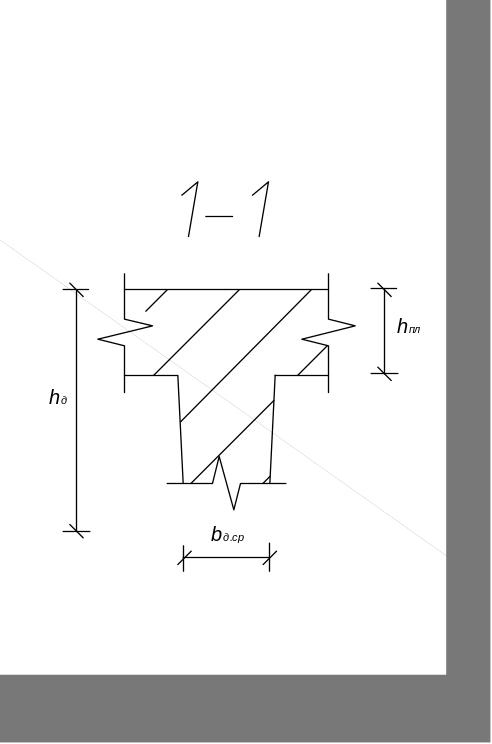

Рис.3.1.

Величина расчетного пролета принимается равной расстоянию между осями продольных ребер.

Расчетная схема :

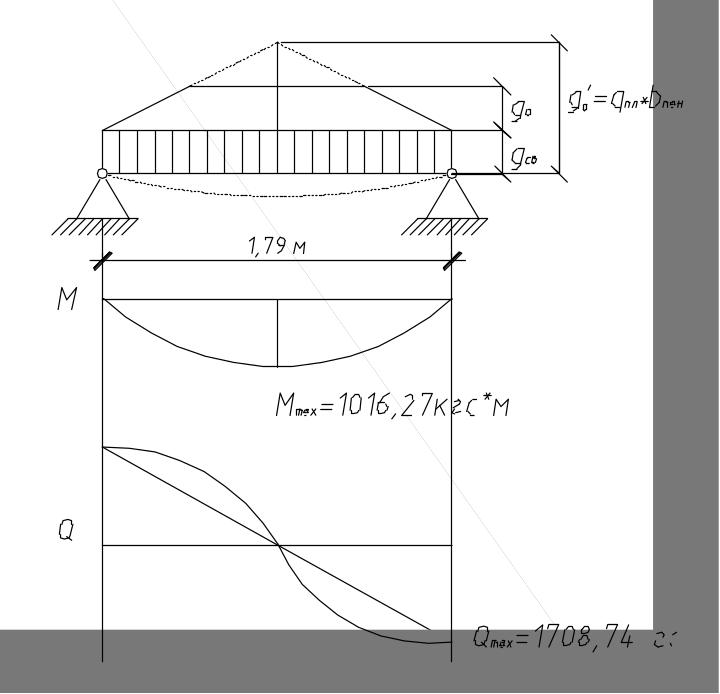

Рис.3.2.

На один погонный метр диафрагмы:

Где - средняя ширина сечения диафрагмы

- удельный вес железобетона

- коэффициент перегрузки

Наибольшее значение треугольной нагрузки qо , передаваемой от плиты, включая вес плиты, вес пола и полезную нагрузку для средних диафрагм, найдем по формуле:

qпл= gпл + gпола + p

Тогда

Тогда

Наибольший изгибающий момент в пролете и поперечная сила на опорах при треугольном законе передачи нагрузки определяется по формулам:

3.2. Расчёт продольной арматуры

Диафрагма, изгибаясь под действием нагрузок сверху, вовлекает в работу прилегающие части плиты. Сечение становится не прямоугольным, а тавровым. Нейтральная линия, которая отличает сжатую зону от растянутой, может проходить в полке или в ребре.

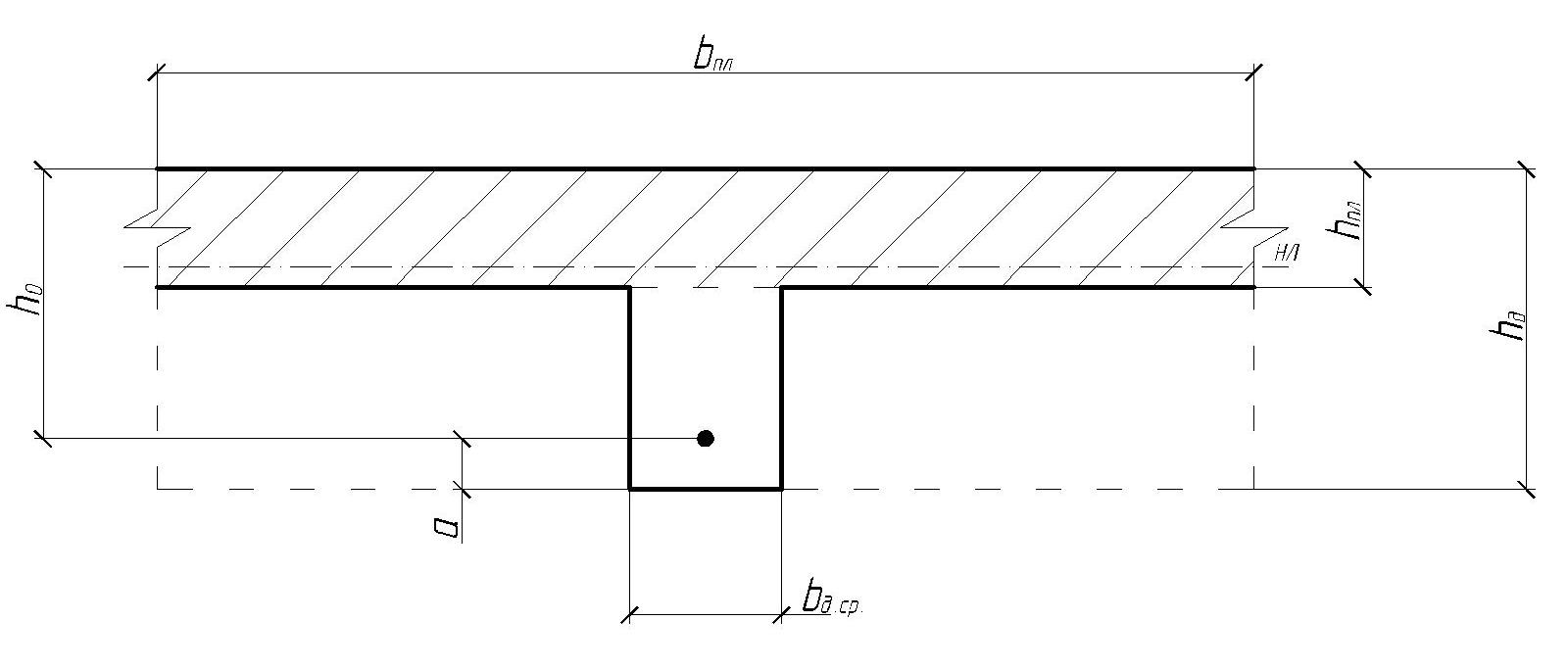

Рис.3.3.

  1. Назначаем расчетную ширину полки, исходя из следующих критериев:

Подставляя найденные ранее значения, получаем:

Принимаем

  1. Определяем полезную высоту диафрагмы:

Где

Тогда

  1. Определяем положение нейтральной оси.

Предельный момент, воспринимаемый полкой:

Тогда

Так как нейтральная ось проходит в полке и сечение рассчитывается как прямоугольное с шириной , равной ширине полки .

  1. Определяем параметр :

Подставляя известные значения, получаем:

По таблице для найденного параметра определяем коэффициент

  1. Определяем площадь сечения продольной арматуры

Подставляя известные значения, получаем:

Подбираем по сортаменту

Верхний продольный стержень назначаем конструктивно из арматуры класса А-I 1 8
