Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

«Санкт-Петербургский государственный политехнический университет»

Инженерно-строительный институт

Кафедра «Строительных конструкций и материалов»

Пояснительная записка к курсовому проекту

“Ребристое железобетонное перекрытие промышленного здания”

по дисциплине “Железобетонные конструкции”

Выполнил: студентка гр. 4019/2 Васмут Г.В.

Проверил: Страхов Д.А.

Санкт-Петербург,

2012

Содержани

1.Монтажная схема перекрытия. Назначение основных размеров 3

2.Проектирование плиты панели 4

2.1. Статический расчёт 6

6

9

Рис.2.5. Результирующие эпюры изгибающих моментов 9

2.2. Подбор арматуры 9

2.3.Конструирование арматуры 10

3.Проектирование промежуточной диафрагмы 13

3.1Статический расчёт 13

3.2. Расчёт продольной арматуры 14

3.3. Расчёт поперечной арматуры 16

4.Проектирование продольного ребра 17

4.1.Статический расчёт 17

4.2.Расчёт продольной арматуры 19

4.3.Расчёт поперечной арматуры 21

Рис.4.5. 22

5.Проектирование неразрезного прогона 22

5.1.Статический расчёт и построение огибающих эпюр моментов 22

5.2.Расчет продольного армирования 26

Рис.5.5. 28

5.6.Расчёт поперечной арматуры 28

5.4.Сопряжение колонны с прогоном 30

6. Расчет балочной плиты монолитного варианта перекрытия. 32

1.Монтажная схема перекрытия. Назначение основных размеров 3

2.Проектирование плиты панели 4

2.1. Статический расчёт 6

2.2. Подбор арматуры 9

2.3.Конструирование арматуры 10

3.Проектирование промежуточной диафрагмы 12

3.1Статический расчёт 12

3.2Расчёт продольной арматуры 14

3.3Расчёт поперечной арматуры 16

4.Проектирование продольного ребра 17

4.1.Статический расчёт 17

4.2.Расчёт продольной арматуры 19

4.3.Расчёт поперечной арматуры 20

5.Проектирование неразрезного прогона 21

5.1.Статический расчёт и построение огибающих эпюр моментов 21

5.2.Расчет продольного армирования 25

5.3.Расчёт поперечной арматуры 27

5.4.Сопряжение колонны с прогоном 29

6. Расчет балочной плиты монолитного варианта перекрытия 2931

Литература…………………………………………………………………………………….34

1.Монтажная схема перекрытия. Назначение основных размеров

Сборные ребристые перекрытия состоят из несущих балок, называемых прогонами, или главными балками, на которые укладываются сборные панели. Прогоны в свою очередь опираются на наружные стены и промежуточные колонны. Расположение прогонов в плане может быть различным в зависимости от очертания и размеров помещений, а также технологических требований. В нашем курсовом проекте прогоны расположены поперек здания, что обеспечивает большую жесткость здания. Размещение колонн в плане увязано с расположением стен. Оси колонн расположены на продолжении входящих узлов здания. Пролёты в направлении прогонов желательно принимать от 6 до 8 м, а в перпендикулярном направлении - от 5 до 7 м. При заданных размерах здания получаем сетку колонн:

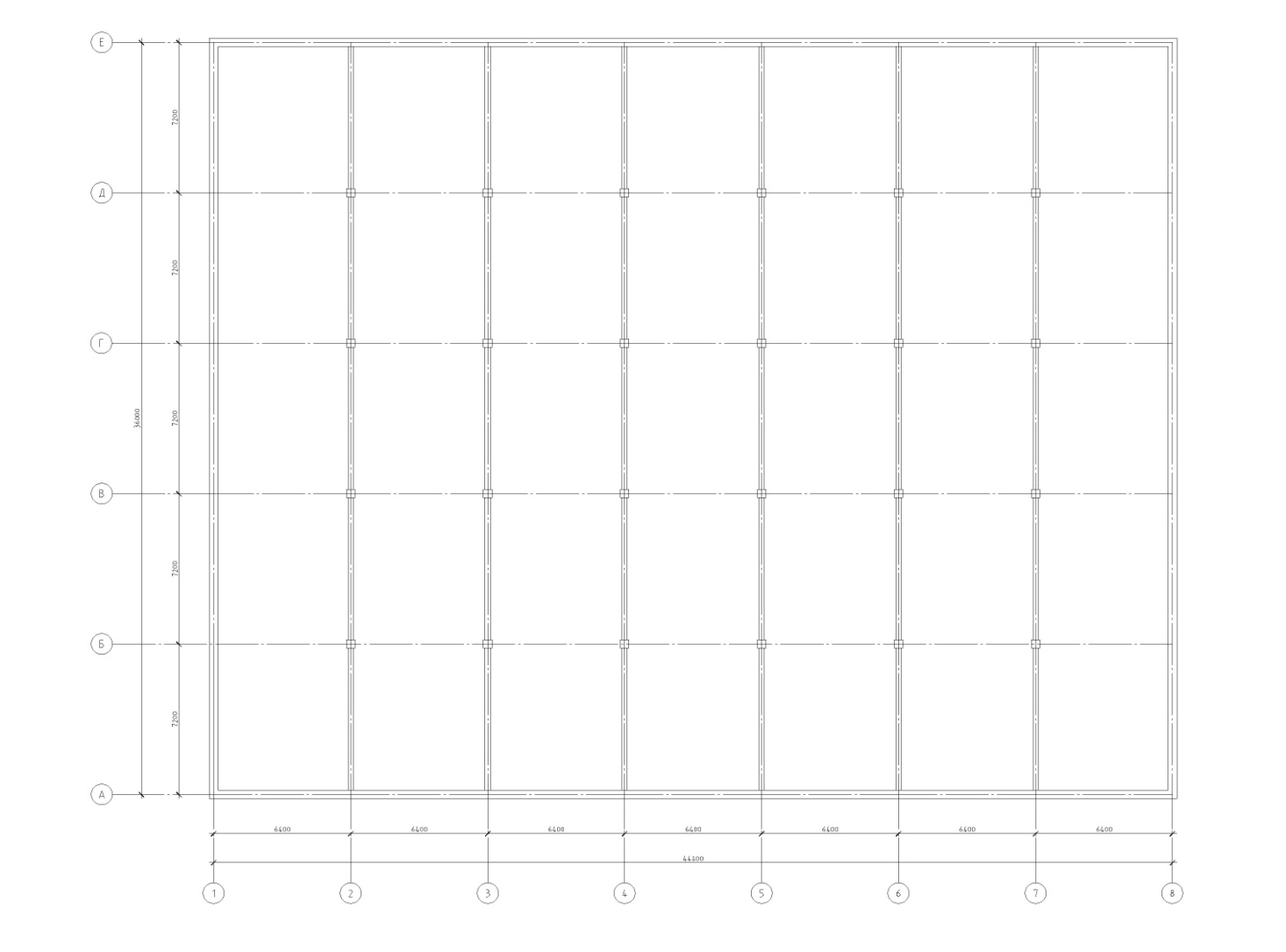

Монтажная схема перекрытия представлена на рис.1.1.

Рис.1.1

Длина панели определяется:

, (1.1)

тогда

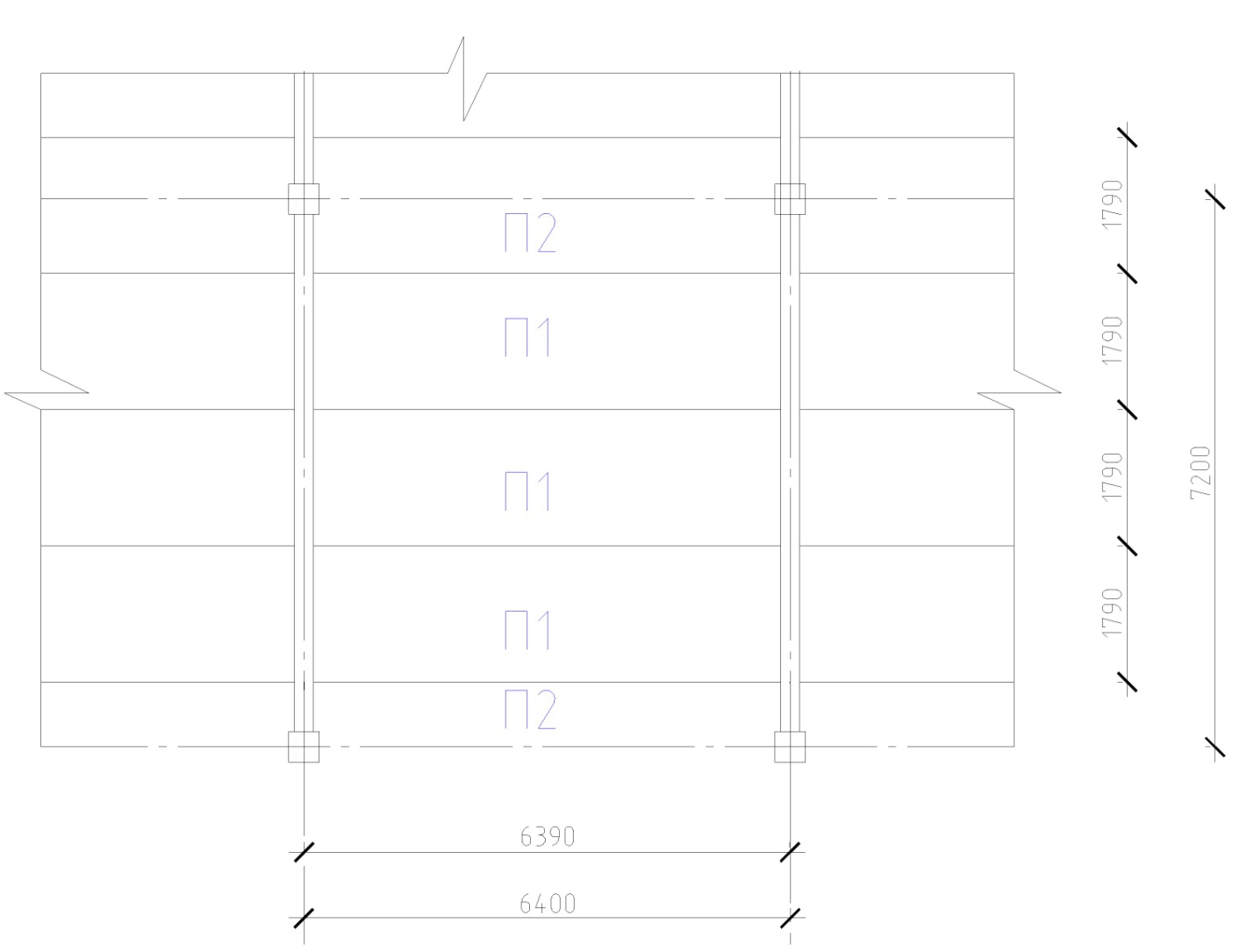

Рис.1.2.

Ширина панели равна:

, (1.2)

где , тогда

Принимаем

2.Проектирование плиты панели

Взяв из конструктивной схемы перекрытия (см.рис.1.2.) размеры длины и ширины панели, следует уточнить её конструкцию, назначить размеры поперечных сечений элементов, что необходимо для подсчёта собственного веса панели.

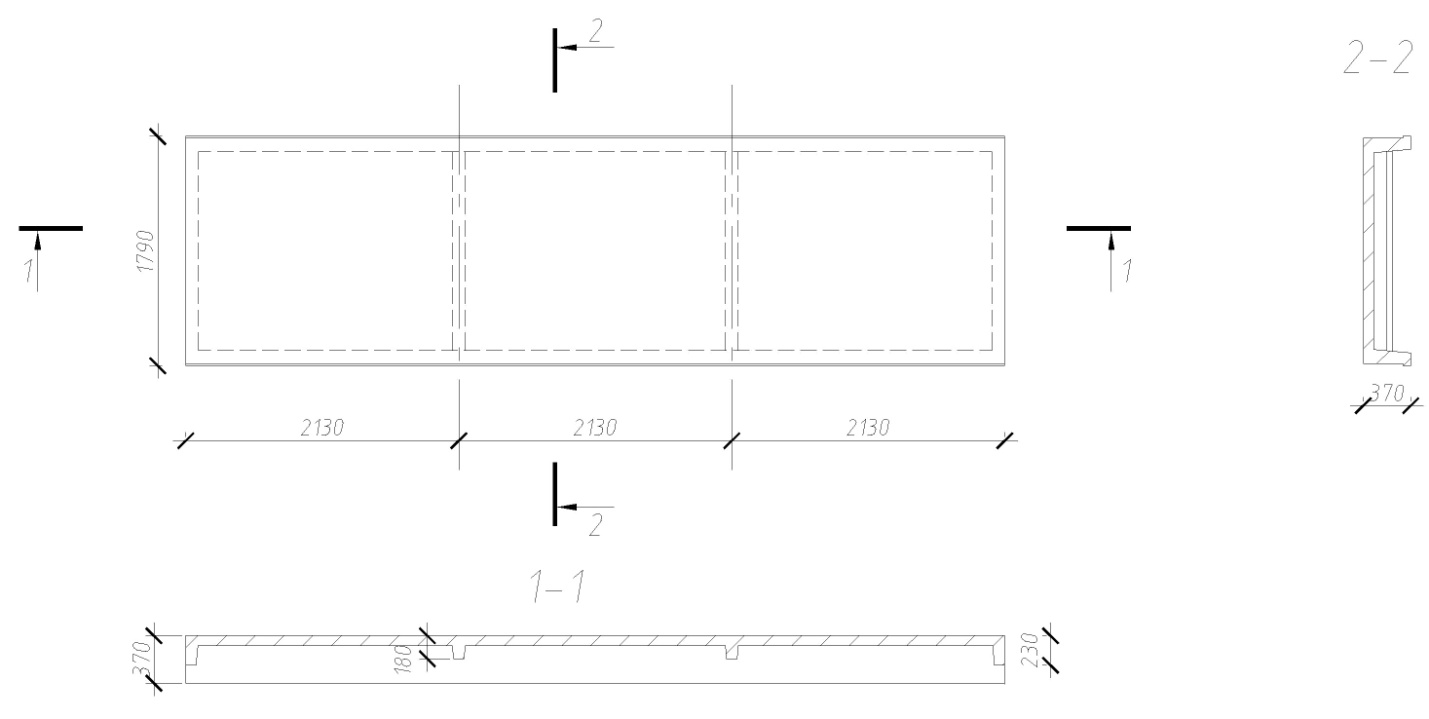

Ребристая панель с ребрами вниз представляет собой коробчатый элемент, состоящий из двух продольных ребер, связанных между собой монолитной плитой, которая усилена в нашем случае двумя поперечными ребрами-диафрагмами (см.рис.2.1). Месторасположение поперченных диафрагм панели выбрано таким образом, что торцевые и средние участки плиты являются одинаковыми.

Принимаем

Рис.2.1.

Толщина плиты принята:

,

принимаем

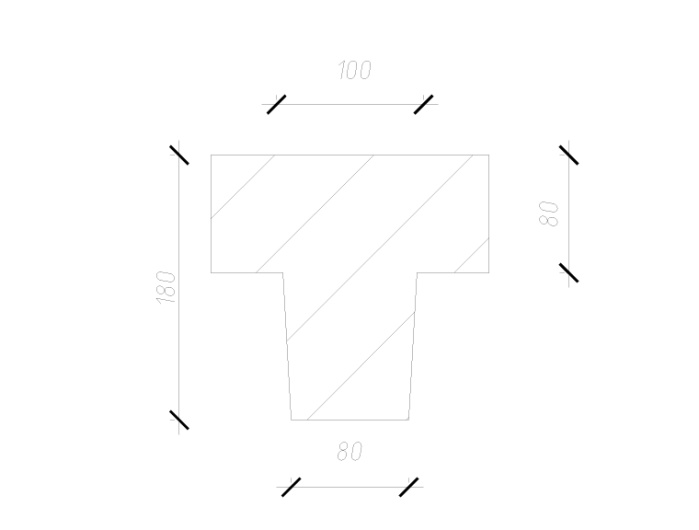

Высота промежуточной диафрагмы (см.рис.2.2) составляет:

,

принимаем ,

ширина понизу 8 см,

поверху – 10 см. (из конструктивных соображений).

Рис.2.2.

Высота торцевой диафрагмы составляет:

,

ширина понизу 8 см,

поверху – 10 см. (из конструктивных соображений).

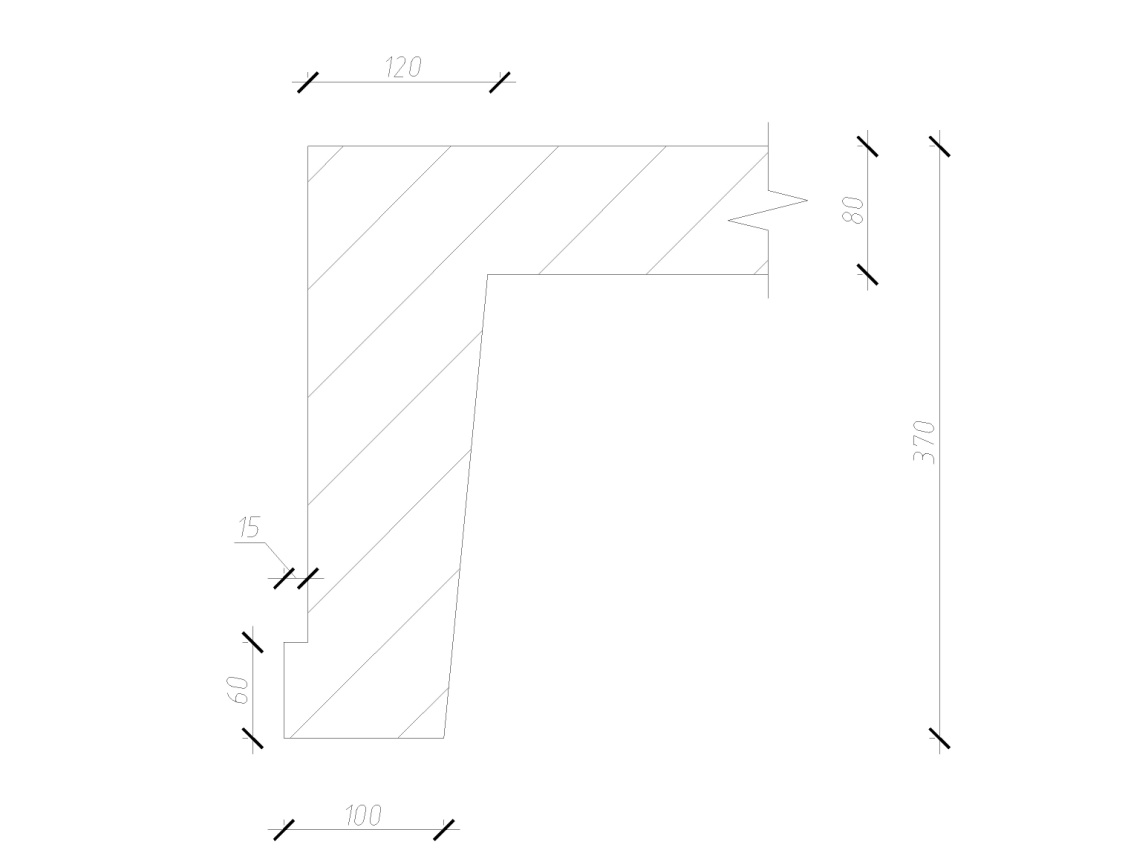

Высота продольных рёбер назначена (рис.2.3.):

,

принимаем ,

ширина понизу 10 см,

поверху – 12 см.

Рис.2.3
