Участок то и ремонта электрооборудования

Технология. Приборы, неисправность которых не может быть устранена при ТО, направляются в электротехническое отделение (участок). В зависимости от объема и характера выполняемых работ ремонт электрооборудования подразделяется на текущий и капитальный.

При текущем ремонте электрооборудования выполняют: раз­борку приборов или агрегатов на отдельные узлы, контроль и дефектовку узлов и деталей, замену мелких негодных деталей (вту­лок, подшипников, щеток, контактов), зачистку и проточку кол­лектора (колец) и фрезерование изоляции между пластинами кол­лектора, восстановление повреждений изоляции соединительных проводов и выводов катушек, напайку наконечников проводов, сборку прибора или агрегата.

При капитальном ремонте предусматривается выполнение ра­бот, связанных с полной разборкой приборов или агрегатов элек­трооборудования с заменой негодных основных узлов и деталей, включая их перемотку.,

В условиях большой и даже средней мощности СТОА целесооб­разно производить текущий ремонт, а при наличии запасных час­тей, производственных помещений и оборудования также и капи­тальный. Для сокращения времени простоя автомобиля в ремон­те СТОА должна располагать оборотным фондом новых и отре­монтированных приборов и агрегатов, количество и номенклатура которых определяются производственной программой станции.

Капитальный ремонт, связанный с восстановлением базовых деталей (якорь генератора и стартера, катушки реле-регулятора, обмотки возбуждения и др.), а также ремонт отдельных основ­ных узлов, целесообразно производить в специализированных мас­терских.

Электрооборудование, поступающее для углубленной проверки, регулировки и ремонта, предварительно очищают от грязи, затем направляют на контрольный пост, где его проверяют на контроль­но-испытательных стендах и приборах. После проверки подлежа­щие ремонту агрегаты и приборы электрооборудования посту­пают на разборочный пост, где в зависимости от характера неис­правности их частично или полностью разбирают.

Разобранные узлы и отдельные детали, не имеющие обмоток, направляют на пост мойки, где их тщательно промывают в ке­росине с помощью волосяной щетки или кисти, а затем обдувают сжатым воздухом (меднографитовые вкладыши керосином не про­мывают).

Узлы, имеющие обмотки, протирают ветошью, смоченной в бензине, и протирают насухо или обдувают сжатым воздухом.

Чистые и сухие детали и узлы направляют на пост ремонта и сборки. В процессе ремонта электрооборудования негодные узлы и детали заменяются новыми, а изношенные восстанавливаются. Отремонтированные приборы и агрегаты электрооборудования направляются на контрольный пост для проведения контрольных испытаний в соответствии с техническими условиями.

Расположение постов, а также расстановка необходимого тех­нологического оборудования (приложение 8) в электротехничес­ком отделении должны обеспечивать соблюдение технологической последовательности выполнения работ с наименьшей затратой сил и времени на перемещение агрегатов электрооборудования с од­ного поста на другой. План расстановки технологического оборудо­вания в электротехническом отделении 'приведен на рис. 34.

С целью повышения производительности труда и качества ра­бот на участке постов ТР и в электромеханическом отделении на основные виды воздействий должны быть технологические и пос­товые карты.

Последовательность выполнения работ показана на рис. 35.

Техника безопасности. При ТО и ремонте электрооборудования необходимо соблюдать следующее:

контрольно-регулировочные работы, выполняемые при рабо­тающем двигателе (проверка работы генератора, регулировка ре­ле-регулятора и др.), рекомендуется проводить на посту, оборудо­ванном местным отсосом;

во избежание захвата одежды или рук обслуживающего пер­сонала вращающимися частями (шкив генератора, лопасти вентилятора и др.) перед нача­лом работы необходимо зас­тегнуть рукава и привести в порядок другие части одеж­ды и головного убора;

работать надо только чистыми и исправными ин­струментами;

наждачный круг должен быть защищен стальным ко­жухом так, чтобы открытой оставалась только рабочая часть круга. Работать со сня­тым кожухом запрещается;

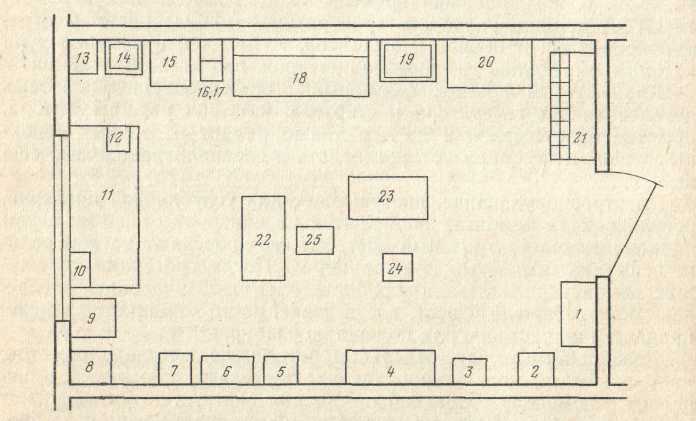

Рис. 34. План расстановки оборудования в электротехническом отделении:

/ — шкаф для одежды; 2 — ящик для отходов; 3 — умывальник; 4— шкаф для хранения при­боров и запасных частей; 5—сверлильный настольный станок; 6 — станок для проточки кол* лекторов; 7 — выпрямитель; 8 — стенд для проверки системы зажигания; 9 — стенд для про­верки генераторов, реле-регуляторов и стартеров; 10 — электрораспределительный щит; // — электромонтажный верстак; 12— пресс-отвертка; 13 — верстачный пресс; 14 — ванна для про­питки якорей и катушек; 15 — сушильный шкаф; 16 — приспособление для проверки свечей зажигания на герметичность; 17 — прибор для очистки и проверки свечей зажигания; 18 — слесарный верстак; 19 — ванна для мойки агрегатов и деталей; 20— стол-верстак для агре­гатов, поступивших в отделение; 21 — стеллаж для хранения агрегатов; 22 — канцелярский стол; 23 — стол для деталей; 24 — заточный станок; 25 — стул

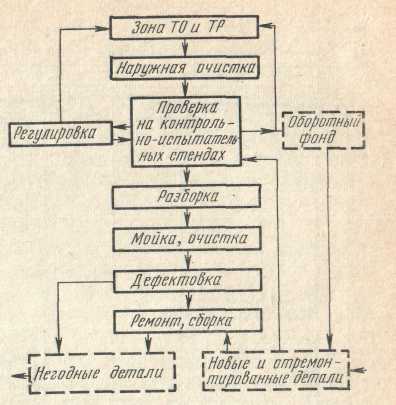

Рис. 35. Схема последовательности выполнения

работ в электротехническом отделении

корпуса электродвигате­лей и оборудование электротехнического отделения дол­жны надежно заземляться или иметь зануление, согласно действующим «Правилам устройства электротехнических установок».

При работе электроинструментом, питающимся от электричес­кой сети напряжением выше 36 В, необходимо соблюдать следую­щие правила: к работе электроинструментом допускаются лица, прошедшие специальную подготовку; перед началом работы ин­струмент необходимо осмотреть, а также надеть защитные приспо­собления (диэлектрические резиновые перчатки, резиновую обувь); если во время работы электроинструментом рабочий почувствует хотя бы слабое действие тока, электроинструмент необходимо не­медленно отключить от сети и сдать в ремонт.
