Ручні гідропульти

Передбачений для дезінфекції і дезінсекції будь-яких об’єктів різними розчинами. Відноситься до категорії малих ручних поршневих насосів. Робочий процес гідропульта полягає в наступному: при підготовці до роботи встановлюють на напорний рукав потрібний для роботи розпилювач. В окремі ємкості, зручні для перенесення, готують робочий розчин необхідної концентрації і занурюють у нього всмоктуючий рукав. За час руху ричагу униз поршень рухається вгору. Рідина за рахунок розрідження у циліндрі через всмоктуючий клапан по заборному рукаву поступає у циліндр. При зворотньому русі поршня всмоктуючий клапан заниняється. Рідина через нагнітувальний клапан в поршні поступає у верхню частину корпусу. Працездатність гідропульту при тиску рідини 0,6Мпа – до 4,5 л/хв. Маса – 8 кг.

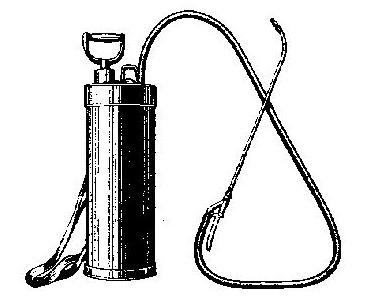

Рис. 6. Гідропульт ручний КЗ.

Обладнання для обприскування тварин з допомогою різних насосів

Застосовують для дезінфекційної обробки в приміщеннях і на відкритому повітрі. Кількість рідини, яку заливають в резервуар, - 12 л. Робочий тиск – 5 кгс/см². Довжина смолоскипу розпилення ближньої дії -1,2, дальгьої дії – 3,5 мм. Діаметр смолоскипу розпилдення ближньої дії - 0,8, дальньої дії – 0,5 мм. Габарити, мм: висота – 600, діаметр – 189 мм. Маса – 6 кг.

Рис.7. Розпилювач рідини „Автомакс” АО-2.

Використовують для отримання аерозолів із масляних і вдних розчинів дезінфікуючих і інсектицидних засобів, аерозолів із лікарських препаратів і вакцин для дезінфекції і дезакаризації приміщень, а також для аерозольної обробки тварин і птахів у закритих приміщеннях. Маючи високу універсальність, він може бути застосован для обробки тварин проти личинок оводів, а також для лікування гастрофільозного стоматиту колней.Працездатність апарату – 0,25-1 л/хв. Обслуговує 1 людина.

Рис. 8. Апарат оприскувальний портативний АОП-1.

Аерозольні генератори

Являє собою генератор аерозолів камерного типу. Робота насадки забезпечується від компресору високого тиску.. Обробка проводиться „з руки” або при об’ємній обробці після закріплення насадок на штативі з розрахунку одна насадка на 1000 м³ приміщення. Витрати розчину складають 150 мл/м² при спрямованій і 10-30 мл/м³ при об’ємній обробці. Насадка за рахунок можливості широкого спектру регулюючої дисперсності аерозолю може використовуватися для проведення спрямованої і об’ємної дезінфекції, а також лікувальних обробок тварин.

Рис. 9. Насадка турбулювальна аерозольна ТАН.

Являє собою генератор аерозолів камерного типу. Робота насадки забезпечується від компресору високого тиску.. Обробка проводиться „з руки” або при об’ємній обробці після закріплення насадок на штативі з розрахунку одна насадка на 1000 м³ приміщення. Витрати розчину складають 150 мл/м² при спрямованій і 10-30 мл/м³ при об’ємній обробці. Насадка за рахунок можливості широкого спектру регулюючої дисперсності аерозолю може використовуватися для проведення спрямованої і об’ємної дезінфекції, а також лікувальних обробок тварин.

Рис. 10. Турбулювальна аерозольна насадка ТАН-4.

Представляє собою поліетиленову бутиль з вмонтованим в кришку колектором для підводу ущільненлшл повітря від компресору до двох форсунок. Використовується для аерозольної дезінфекції і розпилювання лікувальних препаратів при респіраторних хворобах. Працездатність – до 250 мл/хв при забезпеченні високої дисперсності аерозолю.

Рис. 11. Розпилювач сфокусованих струменів рідини РССЖ-2

Використовується для отриманні конденсаційних аерозолів. В комплект установки входить двигун внутрішнього згорання УД-2, повітряний нагнітувач, сопла і ежектори для забору робочої рідини із ємкості через сопло до об’єктів дезінфекції. Монтується генератор на майданчику без власної ходової частини, для транспортування його встановлюють на прицеп або інші транспортні засоби. Працездатність агрегату призабезпеченні якісного розпилювання препарату 1,5 л/хв.

Рис. 12. Аерозольний генератор дезинфекційної установки АГ-УД-2.

Є ряд модифікацій, різниця яких в об’ємі робочих стаканів і кількості розпилювачів. Представляє собою соосно спрямовані назустріч один одному сопла, розташовані в кришках двох стаканів, які потрібні для розпилювання рідини. При зтиканні зустрічних повітряно-рідинних струменів утворюється високодисперсний аерозоль. В залежності від модифікації генератору при відповідному робочому тиску і працездатності (до 80 мл/хв), забезпечує щільну хмару аерозолю в об’мі до 600 м³.

Рис. 13. Генератор аерозольний струменевий САГ-1.

Є ряд модифікацій, різниця яких в об’ємі робочих стаканів і кількості розпилювачів. Представляє собою соосно спрямовані назустріч один одному сопла, розташовані в кришках двох стаканів, які потрібні для розпилювання рідини. При зтиканні зустрічних повітряно-рідинних струменів утворюється високодисперсний аерозоль. В залежності від модифікації генератору при відповідному робочому тиску і працездатності (до 80 мл/хв), забезпечує щільну хмару аерозолю в об’мі до 600 м³.

Рис. 14. Генератор аерозольний струменевий САГ-10.

Аерозоль утворюється за рахунок часточок, кі утворюються при високій швидкості кругооберту розпилювального диску (8-20 тис. Об/хв). Привод кругооберту диску від електродвигуна. Працездатність генератору 15 мл/хв. Об’єм хмари аерозолю при номінальній потужності електродвигуна 250Вт близько 250 м³.

Рис. 15. Дисковий аерозольний генератор ДАГ-2.
