Определение начальной глубины заложения
Установив границы отдельных бассейнов канализации, очистные сооружения расположили внизу по течению реки, на её правом берегу за чертой города. Канализационные сети проектируем самотечными.
Заглубление бытовой сети в нашем случае допускается до 7,5…8,0 м., так как грунтом является суглинок.
Минимальная глубина заложения сети назначается с учетом глубины промерзания грунта, механической прочности труб.
При отсутствии данных по эксплуатации минимальную глубину заложения лотка трубопровода допускается принимать: для труб до 500 мм. – на 0,3 м., для труб большего диаметра – на 0,5 м. менее большей глубины промерзания грунта, не менее 0,7 м. до верха трубы, считая от отметок поверхности земли. Трубопроводы в последнем случае должны быть защищены от повреждения наземным транспортом.
hн = hм - (0,3…0,5), м.,
где, hн – глубина заложения, м.
hм – глубина промерзания, м.
hм для Алтайского края составляет 2,5 м.
hн = 2,5- 0,3-0,15 = 2,05 м.
Гидравлический расчет
Высотное проектирование канализационных сетей состоит из расчетов, необходимых при построении профиля сети, а также определения величины минимального заложения уличной сети.
Минимальная глубина заложения сети назначается с учетом глубины промерзания грунта, механической прочности труб, необходимости подключения выпусков из здания.
Примем минимальную глубину заложения лотка трубопровода равной 1,492 м.

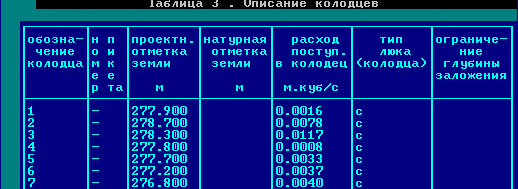

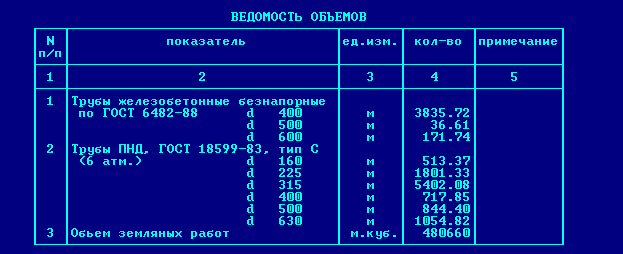

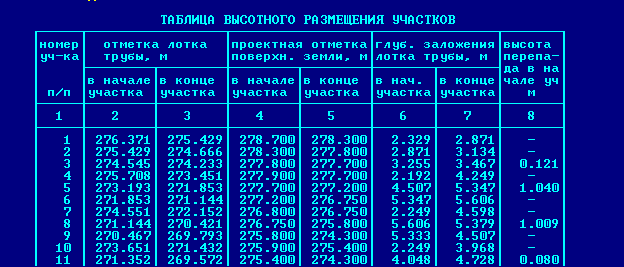

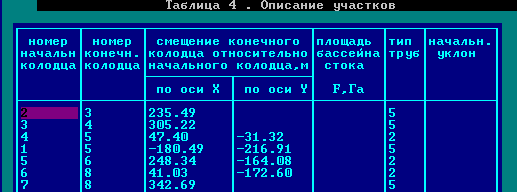

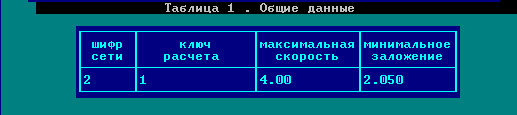

Гидравлический расчет хозяйственно-бытовой сети производится с помощью ПК на программе “KASKAD”.
3.2.1 Первый вариант
Таблица 4 – ведомость расходов сточных вод
Ведомость расчетных расходов канализационной сети |
|||||||
№ расчетной точки |
Прилегающая площадь F,га |
Модуль стока q0, л/с га |
Средне секундный расход qmid л/с |
Kgen max |
Расчетный расход c селитебной площади qmax, л/с |
Сосредо-точенный расход, л/с |
Расчетный расход на участке, л/с |
1 |
1,33 |
0,468 |
0,62 |
2,50 |
1,56 |
|
1,56 |
2 |
6,66 |
0,468 |
3,117 |
2,50 |
7,79 |
|
7,79 |
3 |
4,07 |
0,468 |
1,905 |
2,50 |
4,76 |
6,90 |
11,66 |
4 |
0,68 |
0,468 |
0,32 |
2,50 |
0,80 |
|
0,80 |
5 |
2,8 |
0,468 |
1,310 |
2,50 |
3,28 |
|
3,28 |
6 |
3,19 |
0,468 |
1,493 |
2,50 |
3,73 |
|
3,73 |
7 |
3,41 |
0,468 |
1,60 |
2,50 |
3,99 |
|
3,99 |
8 |
5,67 |
0,468 |
2,654 |
2,50 |
6,63 |
|
6,63 |
9 |
4,6 |
0,468 |
2,153 |
2,50 |
5,38 |
|
5,38 |
10 |
2,41 |
0,468 |
1,13 |
2,50 |
2,82 |
|
2,82 |
11 |
2,53 |
0,468 |
1,184 |
2,50 |
2,96 |
|
2,96 |
12 |
3,36 |
0,468 |
1,572 |
2,50 |
3,93 |
|
3,93 |
13 |
4,03 |
0,468 |
1,89 |
2,50 |
4,72 |
|
4,72 |
14 |
6,48 |
0,468 |
3,033 |
2,50 |
7,58 |
|
7,58 |
15 |
1,85 |
0,468 |
0,866 |
2,50 |
2,16 |
|
2,16 |
16 |
1,74 |
0,468 |
0,81 |
2,50 |
2,04 |
|
2,04 |
17 |
3,76 |
0,468 |
1,760 |
2,50 |
4,40 |
|
4,40 |
18 |
8,47 |
0,468 |
3,964 |
2,50 |
9,91 |
|
9,91 |
19 |
|
0,468 |
|
2,50 |
|
|
|
20 |
6,55 |
0,468 |
3,065 |
2,50 |
7,66 |
|
7,66 |
21 |
9,49 |
0,468 |
4,441 |
2,50 |
11,10 |
|
11,10 |
22 |
0,83 |
0,468 |
0,39 |
2,50 |
0,97 |
|
0,97 |
23 |
1,84 |
0,468 |
0,861 |
2,50 |
2,15 |
|
2,15 |
24 |
12,81 |
0,468 |
5,995 |
2,42 |
14,51 |
|
14,51 |
25 |
5,87 |
0,468 |
2,75 |
2,50 |
6,87 |
|
6,87 |
26 |
8,49 |
0,468 |
3,973 |
2,50 |
9,93 |
1,06 |
10,99 |
27 |
|
0,468 |
|
2,50 |
|
|
|
28 |
2,55 |
0,468 |
1,19 |
2,50 |
2,98 |
|
2,98 |
29 |
2,16 |
0,468 |
1,011 |
2,50 |
2,53 |
|
2,53 |
30 |
4,87 |
0,468 |
2,279 |
2,50 |
5,70 |
|
5,70 |
31 |
0,935 |
0,468 |
0,438 |
2,50 |
1,09 |
|
1,09 |
32 |
4,71 |
0,468 |
2,204 |
2,50 |
5,51 |
|
5,51 |
33 |
2,2 |
0,468 |
1,03 |
2,50 |
2,57 |
|
2,57 |
34 |
2,52 |
0,468 |
1,179 |
2,50 |
2,95 |
8,05 |
11,00 |
35 |
4,87 |
0,468 |
2,279 |
2,50 |
5,70 |
|
5,70 |
36 |
|
0,468 |
|
2,50 |
|
|
|
37 |
4,37 |
0,468 |
2,045 |
2,50 |
5,11 |
|
5,11 |
38 |
6,06 |
0,468 |
2,836 |
2,50 |
7,09 |
|
7,09 |
39 |
1,65 |
0,468 |
0,77 |
2,50 |
1,93 |
|
|
40 |
2,24 |
0,468 |
1,048 |
2,50 |
2,62 |
|
2,62 |
41 |
2,52 |
0,468 |
1,179 |
2,50 |
2,95 |
1,74 |
4,69 |
42 |
2,52 |
0,468 |
1,18 |
2,50 |
2,95 |
|
2,95 |
43 |
2,43 |
0,468 |
1,137 |
2,50 |
2,84 |
|
2,84 |
44 |
2,92 |
0,468 |
1,367 |
2,50 |
3,42 |
|
3,42 |
45 |
2,43 |
0,468 |
1,14 |
2,50 |
2,84 |
|
2,84 |
46 |
|
0,468 |
|
2,50 |
|
|
|
47 |
|
0,468 |
|
2,50 |
|
|
|
48 |
|
0,468 |
|
2,50 |
|
|
|
49 |
|
0,468 |
|
2,50 |
|
|
|
50 |
|
0,468 |
|
2,50 |
|
|
|
51 |
|
0,468 |
|
2,50 |
|
|
|
Σ |
164,88 |
|
|
|
|
|
|
Рисунок 1 – Генплан населенного пункта со схемой водоотводящей сети (1 вариант)
Таблица 5

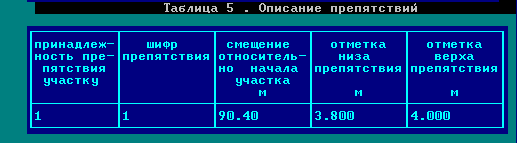

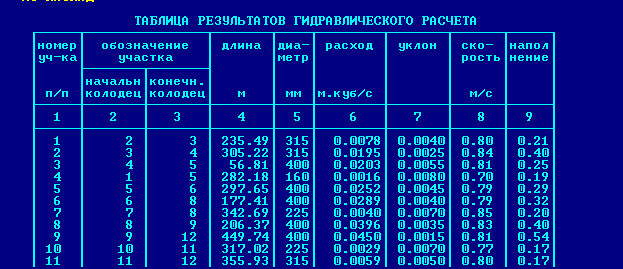

Таблица 6

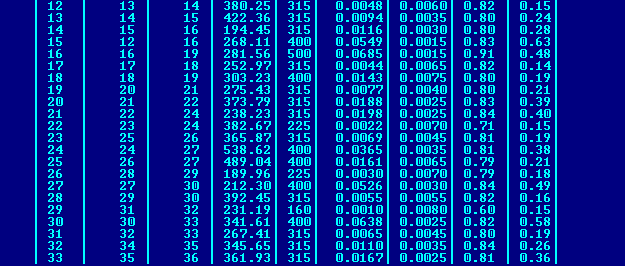

Таблица 7

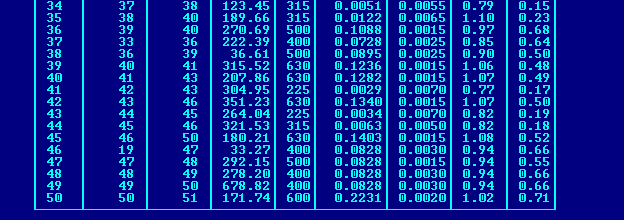

Таблица 8

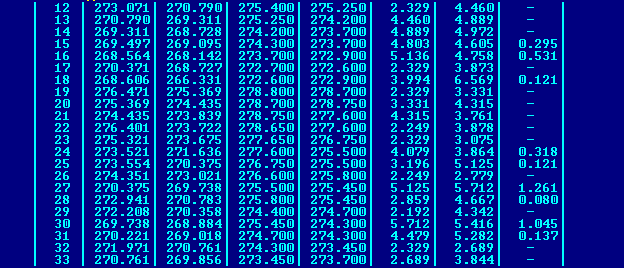

Таблица 9

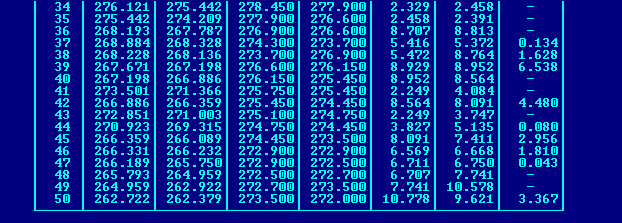

Таблица 10
Таблица 12
