3.5.2 Гидравлический расчет дождевой сети.

Гидравлический расчет дождевой сети производится с помощью ПК на программе “KASKAD”.

Рисунок 3 – Генплан населенного пункта со схемой дождевой сети

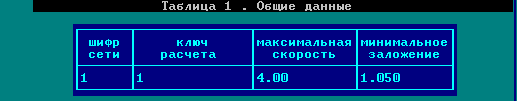

Таблица 3.16 - Общие данные

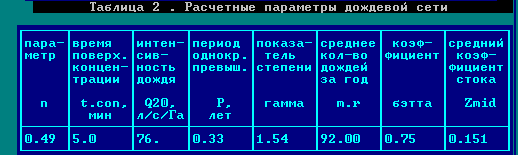

Таблица 3.17 – Расчетные параметры дождевой сети

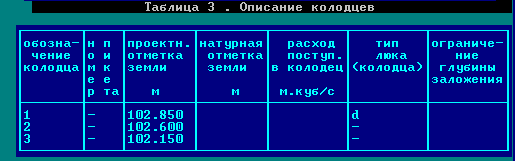

Таблица 3.18 – описание колодцев

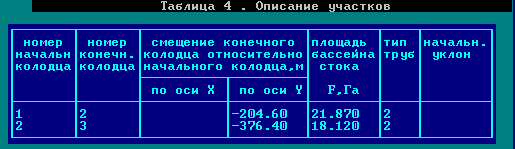

Таблица 3.19 – Описание участков

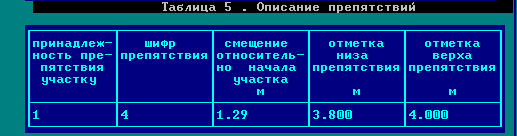

Таблица 3.19 – Описание препятствий

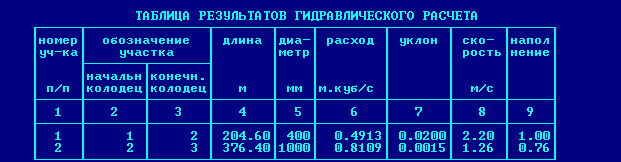

Таблица 3.20 – Результат гидравлического расчета

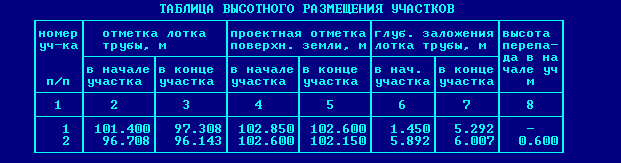

Таблица 3.21 – Высотное размещение участков

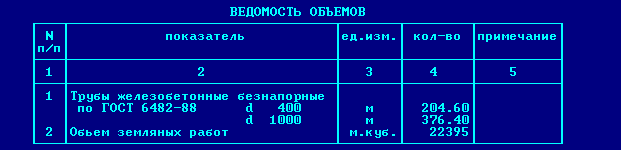

Таблица 3.22 – Ведомость объемов

4. Гидравлический расчет главного коллектора

При устройстве полураздельной системы водоотведения ук­ладываются две сети труб, сооружаются один или несколько глав­ных (перехватывающих) общесплавных коллекторов. Одна сеть служит для сбора и транспортирования бытовых, другая - для от­ведения дождевых вод. В местах присоединения дождевой сети к главному коллектору устраиваются разделительные камеры, через которые при сильных дождях сбрасывается в водоем часть дожде­вых вод. При дождях малой интенсивности эти воды попадают в главный коллектор и далее вместе с бытовыми водами направляются на очистные сооружения.

Главный коллектор рассчитывается на пропуск суммарного расхода производственно-бытовых сточных вод и расхода дожде­вых вод.

Для расчета общесплавного коллектора необходимо знать предельный расход дождевых вод:

qlim = Kdiv∙qr ,

где Kdiv — коэффициент, показывающий часть расхода дождевых вод, направляе­мую на очистку;

qr — расход подходящих к разделительной камере дождевых вод, определяемый без учета коэффи­циента ß;

K’div = [lg(mr Plim)/lg(mr Pcal)],

где mr,γ — параметры.

Из таблицы 22 СНиПа записываются следующие параметры:

Plim = 0,05;

Pcal = 0,5;

mr = 92;

γ = 1,54.

Plim принимается равным 0,005

K’div = 154 [lg(92*0,05) / lg(92*0,5)] = 0,24

По таблице 12 СНиПа в зависимости от n(lim) и K’div находится Kdiv = 0,16

qlim = 0,16·0,8109=129,74

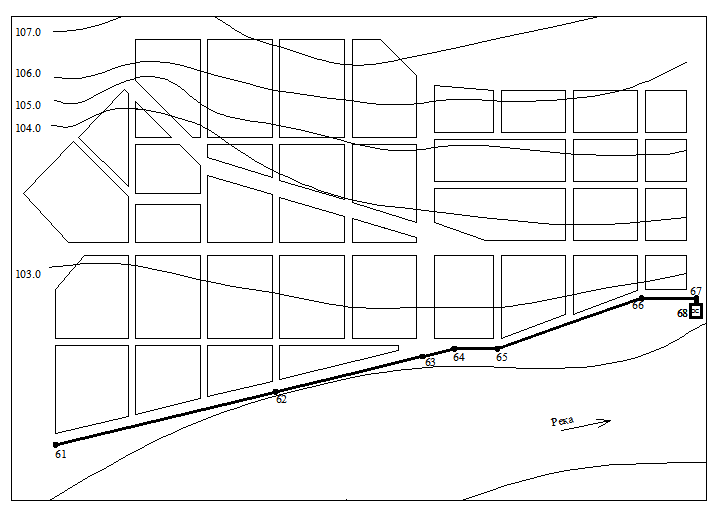

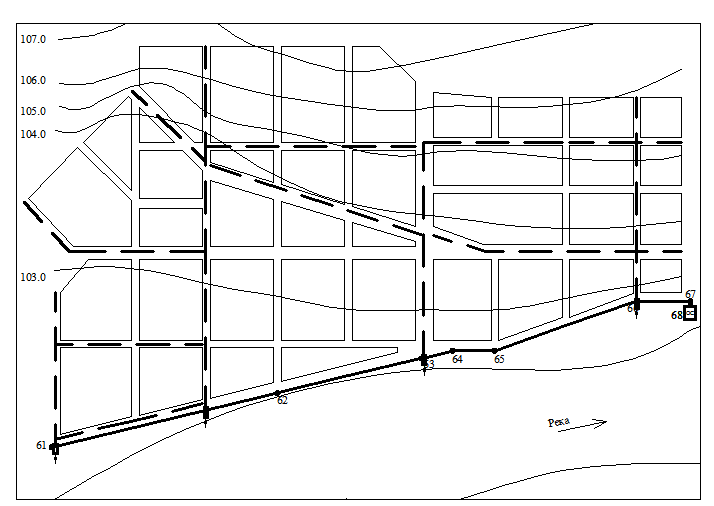

Рисунок 4- Главный коллектор

Таблица 4 – Ведомость гидравлического расчета главного коллектора

Номер участка

Длина участка

Расчетный расход, л/с

Скорость воды, м/с

Диаметр, мм

Уклон

Отметка, м

Поверхности земли

Поверхности лотков

В начале

В конце

В начале

В конце

1

2

3

4

5

6

7

8

9

10

61-62

878,3

164,2

1,05

600

0,0025

102,250

102,000

96,592

94,396

62-63

586,1

247,2

1,06

800

0,0020

102,000

102,150

94,196

93,024

63-64

126,2

306,6

1,01

800

0,0015

102,150

102,200

93,024

92,835

64-65

167,2

306,6

1,01

800

0,0015

102,200

102,200

92,835

92,584

65-66

600,6

306,6

1,01

800

0,0015

102,200

102,700

92,584

91,683

66-67

211,1

378,5

1,06

800

0,0015

102,700

102,500

91,683

91,366

67-68

48,5

378,5

1,06

800

0,0015

102,500

102,300

91,366

91,394

Из расчета видно, что на последнем участке глубина заложения равна 11значит нам не нужна КНС.

Расчетный расход по отдельным участкам трубопровода определится из формулы:

qmix = qcit·∑qlim

где qcit – расчетный расход для отдельных участков бытовой сети;

qlim - максимальный, подлежащий очистке расход дождевого стока подаваемый в общесплавной коллектор разделительными камерами.

qmix1 =164,2+129,74=23,94

qmix2 =247,5+129,74*2=506,98

qmix3=306,6+129,74*3=695,82

qmix4 =306,6+129,74*3=695,82

qmix 5=306,6+129,74*3=695,82

qmix6=378,5+129,74*4=897,46

qmix7=378,5+129,74*4=897,46

Номер участка

Длина участка

Уклон

qcit

qlim

qmix л/с

dcit

dmix, мм

1

2

3

4

5

6

7

8

61-62

878,3

0,0025

164,2

129,74

293,94

600

600

62-63

586,1

0,0020

247,2

129,74

506,98

800

800

63-64

126,2

0,0015

306,6

129,74

695,82

800

900

64-65

167,2

0,0015

306,6

129,74

695,82

800

900

65-66

600,6

0,0015

306,6

129,74

695,82

800

900

66-67

211,1

0,0015

378,5

129,74

897,46

800

1000

67-68

48,5

0,0015

378,5

129,74

897,46

800

1000
