3.1. Выбор системы
Изучив исходные данные, определили, что наиболее оптимальной системой водоотведения является полураздельная система водоотведения. Выбор обусловлен тем, что населенный пункт находится в Саратовской области где интенсивность выпадения дождя q20=75,8 < 90 л/сга.
При полураздельной системе водоотведения предусматривается строительство двух сетей: для бытовых и производственных сточных вод одна, другая для дождевых сточных вод
3.2. Бытовые и производственные сети
Установив границы отдельных бассейнов канализации, очистные сооружения расположили внизу по течению реки, на её правом берегу за чертой города. Канализационные сети проектируем самотечными.
Заглубление бытовой сети в нашем случае допускается до 8,0 м, так как грунтом является суглинок.
Минимальная глубина заложения сети назначается с учетом глубины промерзания грунта, механической прочности труб.
При отсутствии данных по эксплуатации минимальную глубину заложения лотка трубопровода допускается принимать: для труб до 500 мм. – на 0,3 м., для труб большего диаметра – на 0,5 м. менее большей глубины промерзания грунта, не менее 0,7 м. до верха трубы, считая от отметок поверхности земли. Трубопроводы в последнем случае должны быть защищены от повреждения наземным транспортом.
hн = hм - (0,3…0,5), м.,
где, hн – глубина заложения, м.
hм – глубина промерзания, м.
hм для Саратовской области составляет 1,5 м.
hн = 1,5- 0,45 = 1,05 м.
3.3. Гидравлический расчет
Высотное проектирование канализационных сетей состоит из расчетов, необходимых при построении профиля сети, а также определения величины минимального заложения уличной сети.
Минимальная глубина заложения сети назначается с учетом глубины промерзания грунта, механической прочности труб, необходимости подключения выпусков из здания.
Примем минимальную глубину заложения лотка трубопровода равной
1,05 м.
Гидравлический расчет хозяйственно-бытовой сети производится с помощью ПК на программе «KASKAD».
Программа «KASKAD» предназначена для комплексного проектирования наружных сетей водоснабжения и водоотведения любого назначения.
Все рассчитанные данные вводятся в программу «KASKAD» для выполнения гидравлического расчета сети. Результаты расчета бытовой сети представлены в таблицах.
3.3.1 Первый вариант трассировки сети
Трассировкой называют начертание канализационной сети в плане. Это один из ответственных этапов при составлении схемы водоотведения. От принятых принципов трассировки зависит стоимость канализации. На выбор трассы сети влияют рельеф местности и вертикальная планировка, принятая система канализации и число канализационных сетей, перспективы развития и очередность строительства, грунтовые условия, характер застройки кварталов, ширина улиц, напряженность движения по ним, насыщенность подземными сооружениями, места расположения промышленных предприятий.
Трассировку сети производят следующим образом: сначала трассируют главный и отводной коллекторы, подающие воду на очистные станции, затем - коллекторы бассейнов канализования, в последнюю очередь – уличную сеть. При трассировке коллекторов и сети исходят из условий самотечного канализования возможно большей части населенного места при минимальной их протяженности.
Главные коллекторы трассируют по тальвегам, по набережным рек и ручьев, учитывая при этом возможность присоединения коллекторов бассейнов канализования и всех боковых присоединений без излишнего заглубления главного коллектора.
Таблица 3 – Ведомость расходов сточных вод
-
Ведомость расчетных расходов канализационной сети
№ расчетной точки
Прилегающая площадь F,га
Модуль стока q0, л/с га
Средне секундный расход qmid л/с
Kgen max
Расчетный расход c селитебной площади qmax, л/с
Сосредо-точенный расход, л/с
Расчетный расход на участке, л/с
1
3,13
0,572
1,79
2,50
4,48
4,48
2
7,08
0,572
4,05
2,50
10,12
70,68
80,80
3
0,98
0,572
0,56
2,50
1,40
1,40
4
1,84
0,572
1,05
2,50
2,63
2,63
5
1,8
0,572
1,03
2,50
2,57
2,57
6
1,85
0,572
1,06
2,50
2,65
2,65
7
2,6
0,572
1,49
2,50
3,72
3,72
8
5,71
0,572
3,27
2,50
8,17
8,17
9
2,6
0,572
1,49
2,50
3,72
3,72
10
5,4
0,572
3,09
2,50
7,72
7,72
11
9,4
0,572
5,38
2,46
13,23
13,23
12
3,1
0,572
1,77
2,50
4,43
4,43
13
3,7
0,572
2,12
2,50
5,29
5,29
14
8,3
0,572
4,75
2,50
11,87
11,87
15
2,4
0,572
1,37
2,50
3,43
3,43
16
3,08
0,572
1,76
2,50
4,40
4,40
17
3,03
0,572
1,73
2,50
4,33
4,33
18
19
3,1
0,572
1,77
2,50
4,43
4,43
20
11,8
0,572
6,75
2,36
15,93
15,93
21
3,1
0,572
1,77
2,50
4,43
4,43
22
6,4
0,572
3,66
2,50
9,15
9,15
23
1,2
0,572
0,69
2,50
1,72
1,72
24
2,2
0,572
1,26
2,50
3,15
3,15
25
3,6
0,572
2,06
2,50
5,15
5,15
26
1,4
0,572
0,80
2,50
2,00
2,00
27
2,3
0,572
1,32
2,50
3,29
3,29
28
3,1
0,572
1,77
2,50
4,43
4,43
29
9,8
0,572
5,61
2,45
13,73
13,73
30
3,1
0,572
1,77
2,50
4,43
4,43
31
3,1
0,572
1,77
2,50
4,43
4,43
32
2,5
0,572
1,43
2,50
3,58
3,58
33
2,8
0,572
1,60
2,50
4,00
4,00
34
35
3,1
0,572
1,77
2,50
4,43
4,43
36
6,5
0,572
3,72
2,50
9,30
13,85
23,15
37
4,9
0,572
2,80
2,50
7,01
7,01
38
3,3
0,572
1,89
2,50
4,72
4,72
39
8,3
0,572
4,75
2,50
11,87
11,87
40
2,64
0,572
1,51
2,50
3,78
3,78
41
3,12
0,572
1,78
2,50
4,46
4,46
42
43
2,7
0,572
1,54
2,50
3,86
3,86
44
2,6
0,572
1,49
2,50
3,72
3,72
45
3,9
0,572
2,23
2,50
5,58
0,46
6,04
46
2,70
0,572
1,54
2,50
3,86
3,86
47
2,6
0,572
1,49
2,50
3,72
3,72
48
2,70
0,572
1,54
2,50
3,86
3,86
49
6,90
0,572
3,95
2,50
9,87
9,87
50
4,00
0,572
2,29
2,50
5,72
5,72
51
3,00
0,572
1,72
2,50
4,29
4,29
52
3,6
0,572
2,06
2,50
5,15
5,15
53
3,9
0,572
2,23
2,50
5,58
5,58
54
1,8
0,572
1,03
2,50
2,57
2,57
55
2,7
0,572
1,54
2,50
3,86
3,86
56
57
2,6
0,572
1,49
2,50
3,72
2,55
6,27
58
1,3
0,572
0,74
2,50
1,86
1,86
59
1,3
0,572
0,74
2,50
1,86
1,86
60
1,9
0,572
1,09
2,50
2,72
2,72
61
1,3
0,572
0,74
2,50
1,86
1,86
62
0,85
0,572
0,49
2,50
1,22
1,22
63
1,2
0,572
0,69
2,50
1,72
1,72
64
65
66
67
68
69
70
71
72
Σ
210,91
Рисунок 1 – Генплан населенного пункта со схемой водоотводящей сети (1 вариант)

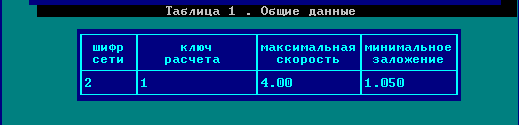

Таблица 3.1 - Общие данные

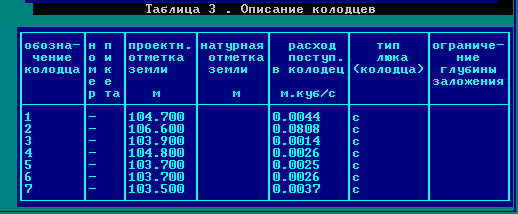

Таблица 3.2 – Описание колодцев

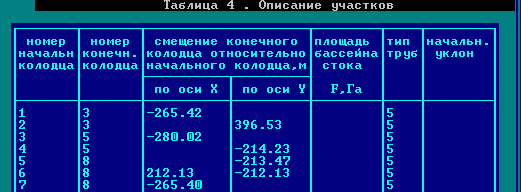

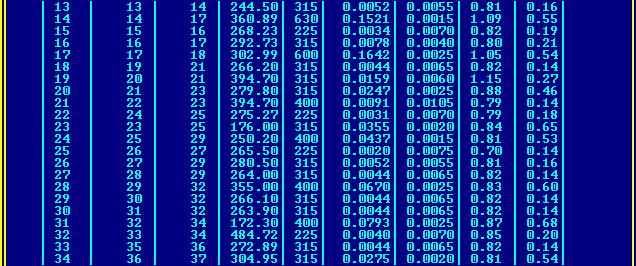

Таблица 3.3 – Описание участков

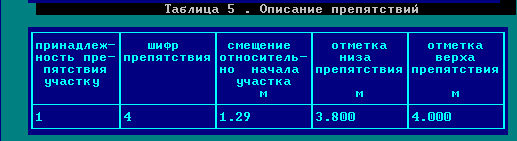

Таблица 3.4 – Описание припятствий

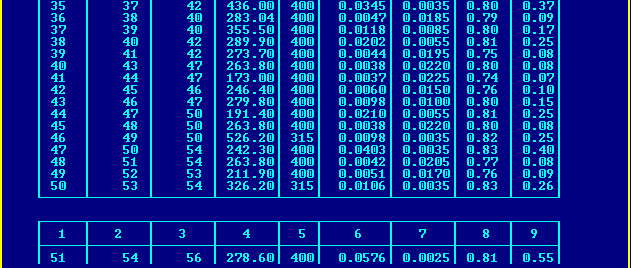

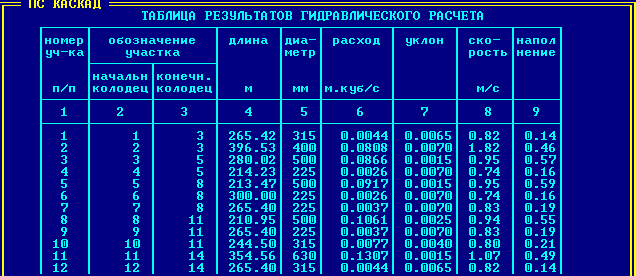

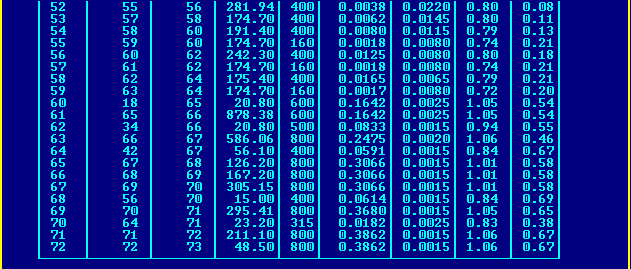

Таблица 3.5 – Результаты гидравлического расчета

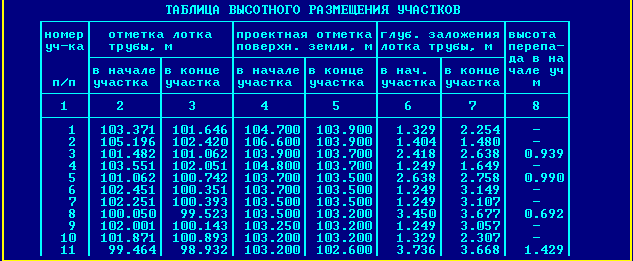

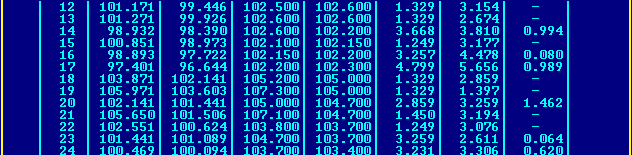

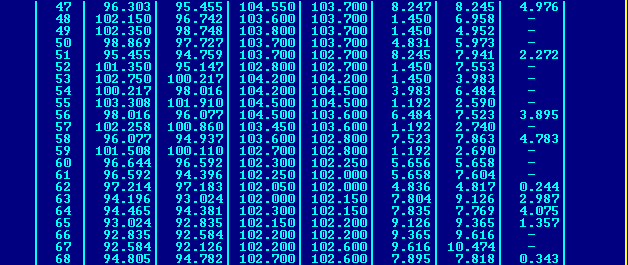

Таблица 3.6- Таблица высотного размещения участков

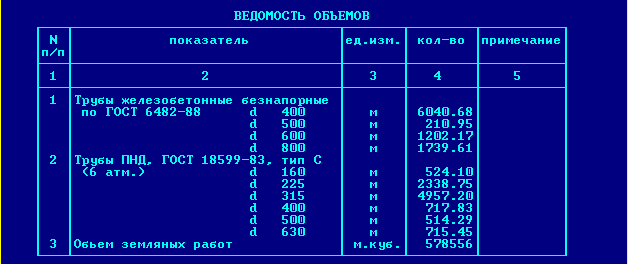

Таблица 3.7 – Ведомость объемов
