Требования к спецификации технологического оборудования и системы борьбы с загрязняющими веществами

К чертежам технологического, санитарно-технического и другого оборудования составляют спецификацию по форме, указанной в приложении А. Допускается совмещение спецификации с чертежом независимо от формата листа. В этом случае спецификацию располагают над основной надписью. Спецификацию выполняют согласно [1]. Над спецификацией помещают ее наименование.

Пример установочного чертежа элемента системы борьбы с загрязняющими веществами представлен в приложении Д.

Требования к аксонометрической схеме системы борьбы с загрязняющими веществами

Аксонометрическая схема системы борьбы с загрязняющими веществами (приложение Е) включает пути транспортировки загрязняющих веществ – воздуховоды, газоходы и т.п. и экспликацию всех элементов этого пути – линейные участки, фасонные части, арматура и т.п. После того, как система борьбы с загрязняющими веществами запроектирована, в пояснительную часть курсового проекта добавляется аксонометрическая схема системы борьбы с загрязняющими веществами. Она выполняется на листе формата А4 и является частью пояснительной записки курсового проекта. Схему выполняют во фронтальной изометрической проекции (рис. 2). На схеме указывают:

- воздухопроводы, их диаметры (сечения) и количество проходящего воздуха в м³/ч;

- отметку уровня оси круглых и низа прямоугольных воздухопроводов;

- оборудование вентиляционных установок;

- контуры технологического оборудования, имеющего местные отсосы;

- местные отсосы, их обозначения.

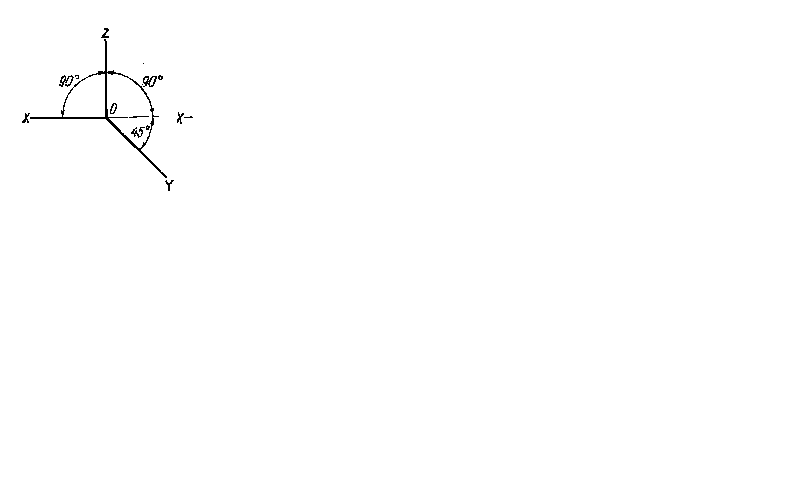

Рис. 2. Фронтальная изометрическая проекция (положение аксонометрических осей)

Графическое построение дисперсного состава пылевого материала

Построение графика интегрального распределения частиц по размерам является частью пояснительной записки курсового проекта.

В технике пылеулавливания и очистки дисперсный состав пыли имеет решающее значение, так как основной круг вопросов по расчету и выбору оборудования связан с этим параметром. В качестве показателя степени дисперсности используется фракционный состав пыли или медианный диаметр пыли d_m, который представляет собой такой размер частиц пыли, при котором масса частиц крупнее d_m равна массе частиц мельче d_m., и lg σ_ч – среднее квадратичное отклонение в функции данного распределения.

Результаты определения дисперсного состава пыли обычно представляют в виде таблиц. Наиболее часто данные дисперсного состава дают в виде фракций, выраженных в % от общего числа или массы.

Результаты дисперсионного анализа можно представить в виде графиков (гистограмма распределения по фракциям, дифференциальная кривая распределения).

Группа дисперсности пыли может быть определена на основании данных анализа дисперсности по интегральной кривой распределения частиц по размерам (рис. 3). Данные, необходимые для построения интегральной кривой распределения частиц по размерам:

- средний диаметр фракции пыли (d_ср., мкм);

- масса фракции пыли (m_{фр i}, гр);

- % по массе, который рассчитывается по формуле:

% по массе = , (1)

где Σm_фр – сумма масс всех фракций пыли, гр.

- % по нарастающей.

Значению d_m. на графике будет соответствовать точка пересечения построенного графика с прямой % по нарастающей =50 %., а lg σ_ч находится из соотношения, которое является свойством интеграла вероятности:

lg σ_ч = lg d₅₀ – lg d_15,9 , (2)

где lg d₅₀ и lg d_15,9 – абсциссы точек, ординаты которых имеют значение 50 и 15,9 соответственно.

% по нарастающей

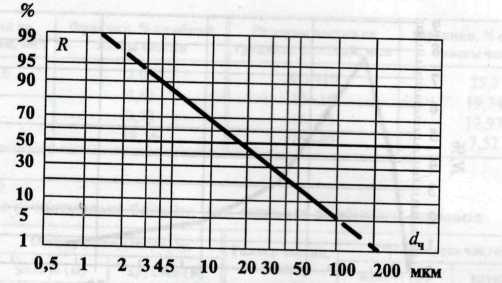

Рис. 3. Интегральное распределение частиц по размерам в вероятностно-логарифмической системе координат
