Quick Setup --- Режим моста
В этом режиме пакеты, принятые на любой линейный интерфейс, например ATM PVC или LAN, могут передаваться на другие интерфейсные разъемы. Для этого режима требуется оборудование линии «вверх», например BAS, для поддержки инкапсуляции 1483R. Описание процедуры конфигурирования приведено ниже:
В интерфейсном окне VPI/VCI нажмите кнопку “Next”. Появится интерфейсное окно, показанное ниже.
Рис. 3.3-24
В этом окне поставьте флажок в поле “Bridging”, и выберите из ниспадающего меню опцию инкапсулирования данных “LLC/SNAP” или “VC MUX” (это зависит от оборудования в линии «ввверх», обычно выбирается опция “LLC/SNAP”), а затем нажмите кнопку “Next”. Появится интерфейсное окно, показанное ниже.
Рис. 3.3-25
В этом окне вы можете изменить IP-адрес интерфейса LAN. Как правило, его менять не требуется.
Primary IP Address: Первичный IP-адрес, т.е. управляющий IP-адрес LAN для ZXDSL 831II. Значение по умолчанию: 192.168.1.1.
Subnet Mask: Маска подсети в составе IP-адреса.
Configure the second IP Address and Subnet Mask for LAN interface.: Если вы выберите эту опцию, то вы сможете сконфигурировать вторичный адрес LAN IP для ZXDSL 831II. Если вам не требуется пул IP-адресов 192.168.1.X сервера DHCP, но вы хотите управлять модемом через адрес 192.168.1.1, то эта опция должна быть выбрана.
Enable DHCP Server on the LAN. Если вы выберите эту опцию, то вы разрешите функции DHCP для ZXDSL 831II. Если подключенный к ZXDSL 831II компьютер сконфигурирован для автоматического получения IP-адреса, то ZXDSL 831II назначит для ПК действующий IP-адрес из пула IP-адресов. По умолчанию сервер DHSCP запрещен.
Если вы выбирите эту опцию, то вы сможете ввести значения следующих параметров:
Start IP Address: Начальный IP-адрес сервера DHCP. Значение по умолчанию: 192.168.1.2.
End IP Address: Конечный IP-адрес сервера DHCP. Значение по умолчанию: 192.168.1.254.
Leased Time: Время, на которое выделяются серверу адреса. Выражается в днях, часах и минутах. Значение по умолчанию: 1 день.
После внесения требуемых изменений, нажмите кнопку “Next”. Появится интерфейсное окно, показанное ниже.
Рис. 3.3-26
Сравните конфигурацию с вашими потребностями. Если требуются изменения, нажмите кнопку “Back” для разрешения редактирования. После внесения требуемых изменений, нажмите кнопку “Finish”. ZXDSL 831II сохранит все изменения и автоматически перезагрузится. После этого появится интерфейсное окно, показанное ниже:
Рис. 3.3-27
Примечание: Во время перезагрузки модем не должен выключаться. В противном случае может быть поврежден модем или его конфигурация. Этот процесс может занять от одной до двух минут. (Во время перегрузки светодиод Power должен гореть зеленым цветом).
Состояние системы
Щелкните “Status” (“Состояние”) для входа на страницу информации о системе. В левой части расположено семь пунктов: Overview (Обзор), ADSL Line (Линия ADSL), Internet Connect (Подключение к Интернету), Traffic Statistics (Статистическая информация о трафике), DHCP Table (Таблица DHCP), Routing Table (Таблица маршрутизации) и ARP Table (Таблица ARP).
Обзор

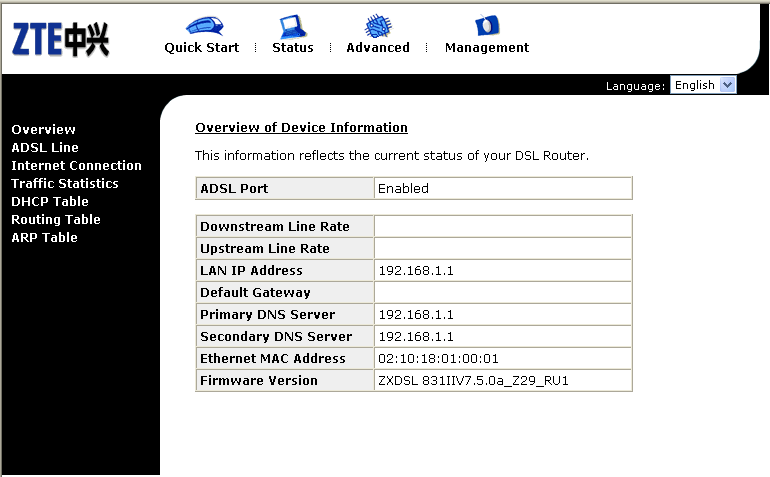

Щелкните “Overview” (“Обзор”), чтобы открыть следующую страницу.
Рис. 3.4-1
Эта страница содержит следующую информацию:
ADSL Port (ADSL-порт): Enabled/Disabled (Включен/Выключен)
Скорость нисходящего канала/скорость восходящего канала = скорость передачи по линии вниз/скорость передачи по линии вверх
LAN IP Address (IP-адрес LAN): IP-адрес интерфейса управления
Default Gateway (шлюз по умолчанию): в режиме моста (bridging mode) шлюз не используется; в других режимах, таких как PPPOE/PPPOA, здесь указан адрес оборудования восходящего канала.
DNS Server addresses (адреса DNS-серверов): в режиме PPPOE/PPPOA содержит адрес, полученный от оборудования по линии вверх; в режиме моста адрес DNS-сервера не требуется; адреса DNS-серверов также можно указать вручную.
Информация о версии прошивки модема
MAC-адрес интерфейса LAN модема
Примечание: в этом примере скорость измерена на канале при нулевой скорости; шлюз по умочанию – это IP-адрес нисходящего интерфейса BAS; адреса DNS-серверов получены из BAS.
