Вход в систему модема
Откройте IE (Internet Explorer) и введите “http://192.168.1.1”.
Вы подключитесь к ZXDSL 831II. Вам предложат ввести имя пользователя и пароль. См. Рис. 3.2-1.
Супер имя пользователя и пароль: “admin” и “admin”.
Рис. 3.2-1

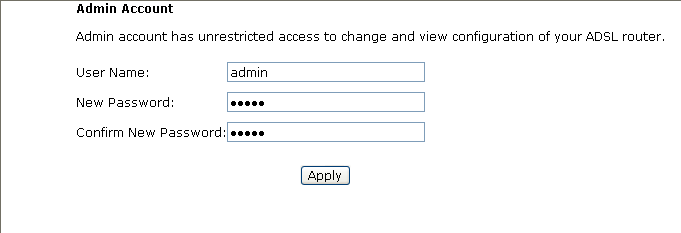

Измените имя пользователя и пароль по умолчанию на требуемые значения.
Рис. 3.2-2
Если для входа в систему вы используете супер имя пользователя, то после его ввода откроется следующее окно интерфейса WEB.

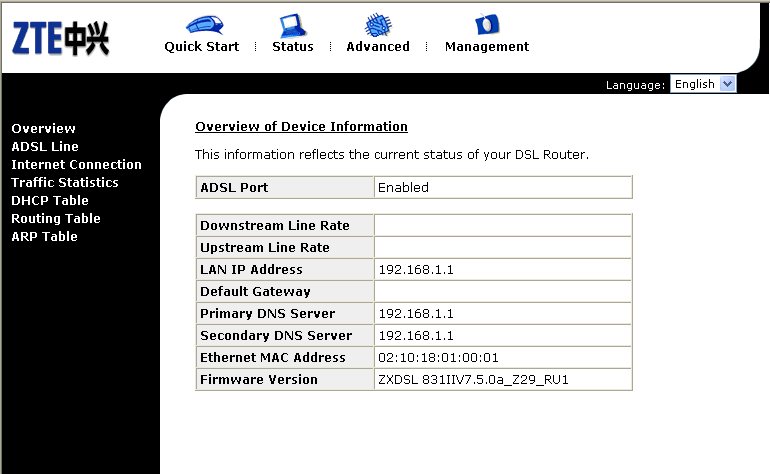

Рис. 3.2-3
После входа в систему модема с супер именем пользователя вы можете запросить, установить и изменить все параметры конфигурации модема; вы также можете выполнить диагностику системы модема.
В некоторых случаях требуется перезагрузка модема для сохранения изменений и подтверждения эффективности новых параметров конфигурации, например, если вы изменили конфигурацию PVC; некоторые изменения вступают в силу без перезагрузки модема, такие как добавление статического маршрута. См. подробное описание ниже.
Если для входа в систему вы используете общее имя пользователя, то после его ввода откроется следующее окно интерфейса WEB.

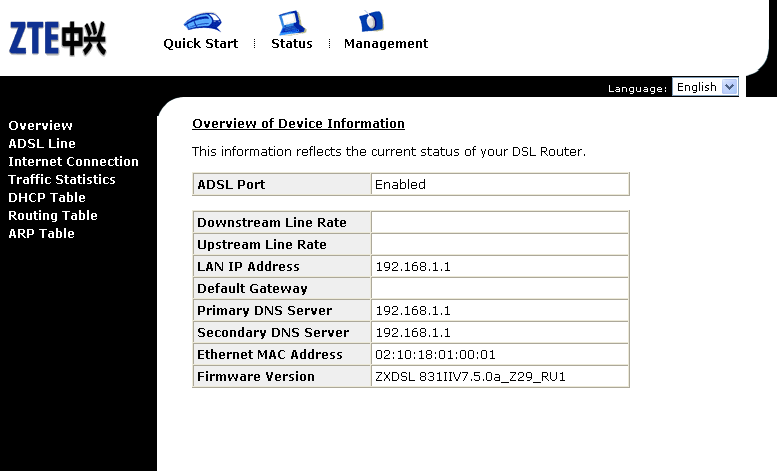

Рис. 3.2-4
На настоящий момент в этом окне возможен запрос параметров конфигурации модема, выполнение диагностики системы модема и обновление версии ПО.
Быстрый запуск
Кликните “Quick Start” в интерфейсном окне для входа в интерфейсное окно для управления и конфигурирования быстрого запуска. С левой стороны находятся опции: “Quick Setting”.
Настройка быстрого запуска
В этом окне вы можете сконфигурировать базовые данные, такие как PVC, порт LAN и DHCP, которые требуются для доступа в Интернет. Примечание: после быстрого запуска система может конфигурировать только PVC.
В следующем примере PVC имеет значение 8/81.
Кликните “Quick Setup” для входа в интерфейсное окно VPI/VCI и измените установки VPI и VCI. Ниже показано интерфейсное окно:

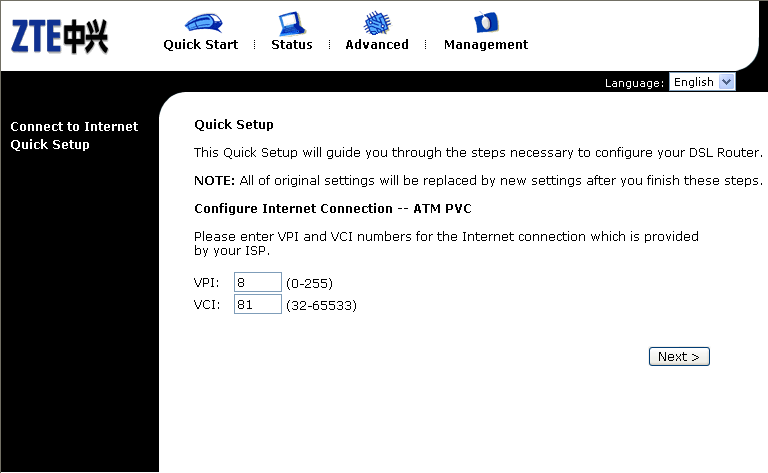

Рис. 3.3-1
VPI (Идентификатор виртуального тракта): Это идентификатор виртуального тракта между двумя точками сети ATM, изменяется в пределах от 0 до 255.
VCI (Идентификатор виртуального канала): Это идентификатор виртуального канала между двумя точками сети ATM, изменяется в пределах от 32 до 65535. (Диапазон от 1 до 31 зарезервирован для известных протоколов.)
После ввода 8/81 (примечание: на практике данные PVC определяются с помощью DSLAM со стороны офиса), нажмите кнопку “Next” для запуска конфигурирования режима подключения и инкапсуляции данных PVC (примечание: специфицированная инкапсуляция и режим подключения требуют поддержки DSLAM со стороны офиса). Описание процедуры конфигурирования приведено ниже.
Быстрый запуск --- Режим pppoa
Поскольку оборудование на линиях «вверх» поддерживает инкапсуляцию PPPOA , то вы можете сконфигурировать ZXDSL 831II для поддержки коммутируемого доступа через PPPOA. Это означает, что устройство ZXDSL 831II будет выполнять функции клиента PPPOA. Ниже приводится описание процедуры конфигурирования:
В интерфейсном окне VPI/VCI нажмите кнопку “Next”. Появится интерфейсное окно, показанное ниже.

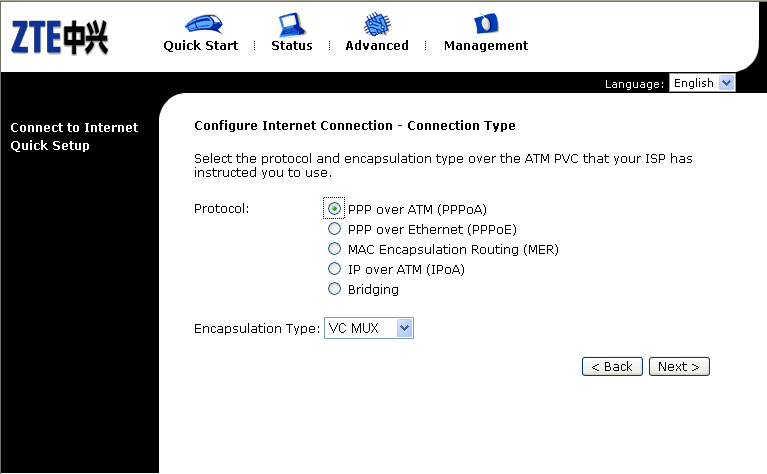

Рис. 3.3-2
В этом окне поставьте флажок в поле “PPP Over ATM (PPPOA)”, и выберите из ниспадающего меню опцию инкапсулирования данных “LLC/SNAP” или “VC MUX” (это зависит от оборудования в линии «ввверх», обычно выбирается опция “VC MUX”), а затем нажмите кнопку “Next”. Появится интерфейсное окно, показанное ниже.

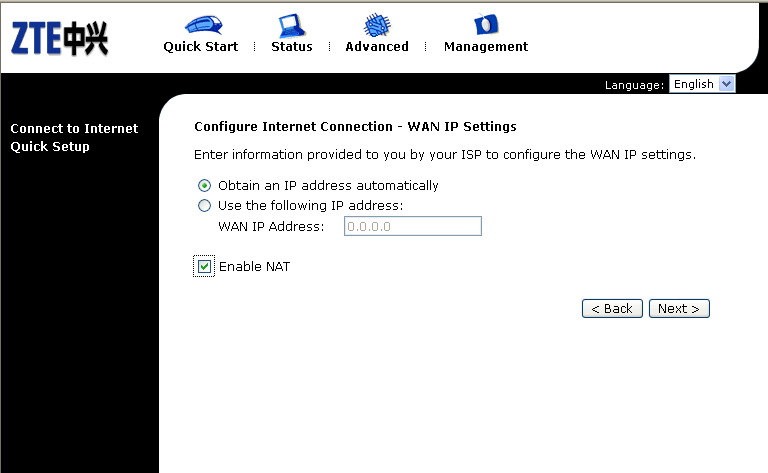

Рис. 3.3-3
Obtain an IP address automatically: Автоматическое получение IP-адреса, назначенного оборудованием линии «вверх», например BAS, через коммутируемое соединение PPPOA .
Use the following IP address: Разрешается использование следующего IP-адреса.
Enable NAT: Разрешается использование трансляции адресов NAT для модема ZXDSL 831II. Если вы не отметили эту опцию и собираетесь использовать модем ZXDSL 831II для нормального выхода в Интернет, то вы должны добавить маршрут к оборудованию линии «вверх». В противном случае доступа в Интернет не будет. Как правило, эта опция должна выбираться.
Выберите опции “Obtain an IP address automatically” и “Enable NAT”, а затем нажмите кнопку “Next”. Появится интерфейсное окно, показанное ниже.

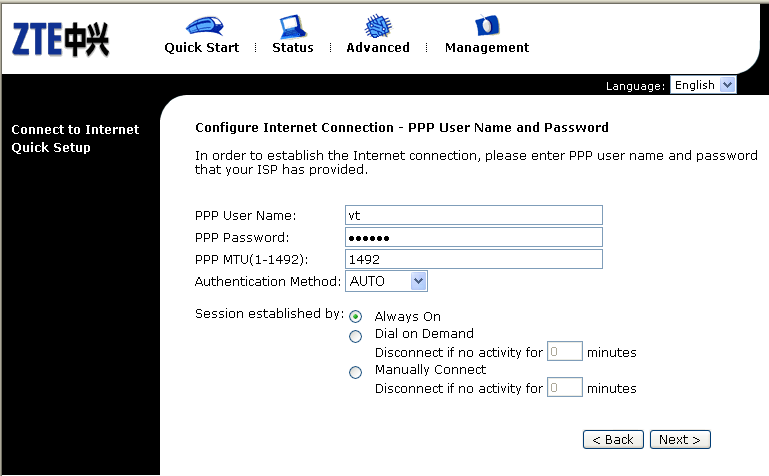

Рис. 3.3-4
PPP User Name: В этом поле вводится имя пользователя, предоставленное вашим провайдером ISP. Имя пользователя является регистро-зависимым.
PPP Password: В этом поле вводится пароль, предоставленный вашим провайдером ISP. Пароль является регистро-зависимым.
Session established by: В этом поле выбирается режим установления соединения PPP в соответствии с вашими потребностями.
Always On: После включения ZXDSL 831II коммутируемое соединение PPPOA установится автоматически. Только в том случае, если выключен модем или повреждены мультиплексор DSLAM или оборудование линии «вверх», соединие PPPOA будет отсутствовать.
Dial on Demand: Если выбрана опция Always On, то после включения ZXDSL 831II коммутируемое соединение PPPOA установится автоматически. Если в течение заданного времени ожидания ZXDSL 831II не обнаружит потока данных от пользователя, то модем автоматически разъединит соединение PPPOA. После обнаружения потока данных (например, при выполнении доступа к веб-странице), модем перезапустит соединение PPPOA. Введите в этом поле время ожидания.
После корректного ввода требуемых данных и выбора нужных опций, нажмите кнопку “Next”. Появится интерфейсное окно, показанное ниже.

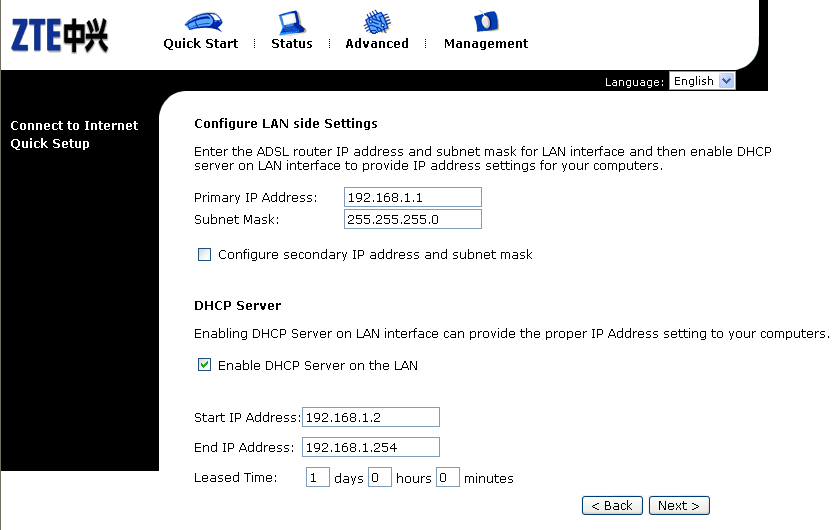

Рис. 3.3-5
В этом окне вы можете изменить IP-адреса интерфейса LAN и сервера DHCP. Как правило, их менять не требуется.
Primary IP Address: Первичный IP-адрес, т.е. управляющий IP-адрес LAN для ZXDSL 831II. Значение по умолчанию: 192.168.1.1.
Subnet Mask: Маска подсети в составе IP-адреса.
Configure the second IP Address and Subnet Mask for LAN interface: Если вы выберите эту опцию, то вы сможете сконфигурировать вторичный адрес LAN IP для ZXDSL 831II. Если вам не требуется пул IP-адресов 192.168.1.X сервера DHCP, но вы хотите управлять модемом через адрес 192.168.1.1, то эта опция должна быть выбрана.
Enable DHCP Server on the LAN: Если вы выберите эту опцию, то вы разрешите функции DHCP для ZXDSL 831II. Если подключенный к ZXDSL 831II компьютер сконфигурирован для автоматического получения IP-адреса, то ZXDSL 831II назначит для ПК действующий IP-адрес из пула IP-адресов. По умолчанию сервер DHSCP запрещен.
Если вы выбирите эту опцию, то вы сможете ввести значения следующих параметров:
Start IP Address: Начальный IP-адрес сервера DHCP. Значение по умолчанию: 192.168.1.2.
End IP Address: Конечный IP-адрес сервера DHCP. Значение по умолчанию: 192.168.1.254.
Leased Time: Время, на которое выделяются серверу адреса. Выражается в днях, часах и минутах. Значение по умолчанию: 1 день.
После внесения требуемых изменений, нажмите кнопку “Next”. Появится интерфейсное окно, показанное ниже.
Рис. 3.3-6
Сравните конфигурацию с вашими потребностями. Если требуются изменения, нажмите кнопку “Back” для разрешения редактирования. После внесения требуемых изменений, нажмите кнопку “Finish”. ZXDSL 831II сохранит все изменения и автоматически перезагрузится. После этого появится интерфейсное окно, показанное ниже:
Рис. 3.3-7
Примечание: Во время перезагрузки модем не должен выключаться. В противном случае может быть поврежден модем или его конфигурация. Этот процесс может занять от одной до двух минут. (Во время перегрузки светодиод Power должен гореть зеленым цветом).
