Требования к системе
Перед началом работы с модемом убедитесь в наличии следующих элементов:
Подписки на услуги
Карты 10BaseT/100BaseT Ethernet, установленной в ПК
Концентратора (HUB) или коммутатора
Операционной системы: Windows 98SE, Windows 2000, Windows ME, Windows XP или Windows Vista
Internet Explorer V5.0 или более новой версии, или Netscape V4.0 или более новой версии
Инсталляция аппаратных средств
Как показано на рисунке ниже: соедините с помощью телефонного кабеля порт DSL устройства ZXDSL и порт MODEM разветвителя; подключите с помощью кабеля телефон к порту PHONE разветвителя; подключите входящую линию к порту LINE разветвителя.
На разветвителе имеется три порта:
LINE: Подключение к телефонной розетке на стене (разъем RJ-11)
MODEM: Подключение к разъему DSL устройства ZXDSL 831II
PHONE: Подключение к телефонному аппарату
С помощью кабеля Ethernet соедините порт LAN устройства ZXDSL 831II с сетевой картой ПК.
Примечание: Для подключения к HUB/коммутатору используйте кабель с витой парой.
Подключите один конец кабеля адаптера питания к разъему питания на стене, а другой конец - к порту PWR устройства ZXDSL 831II.

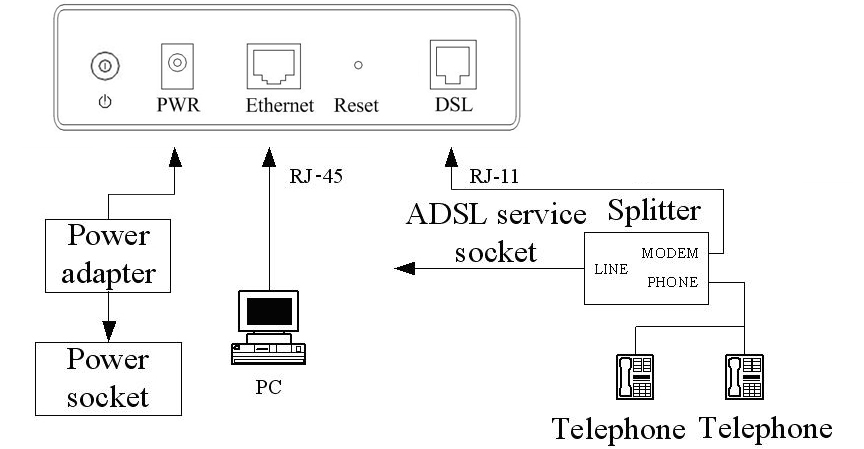

Схема подключения 1: На Рис. 2-1 показана схема подключения устройства ZXDSL 831II, ПК, разветвителя и телефонного аппарата.
Рис. 2-1

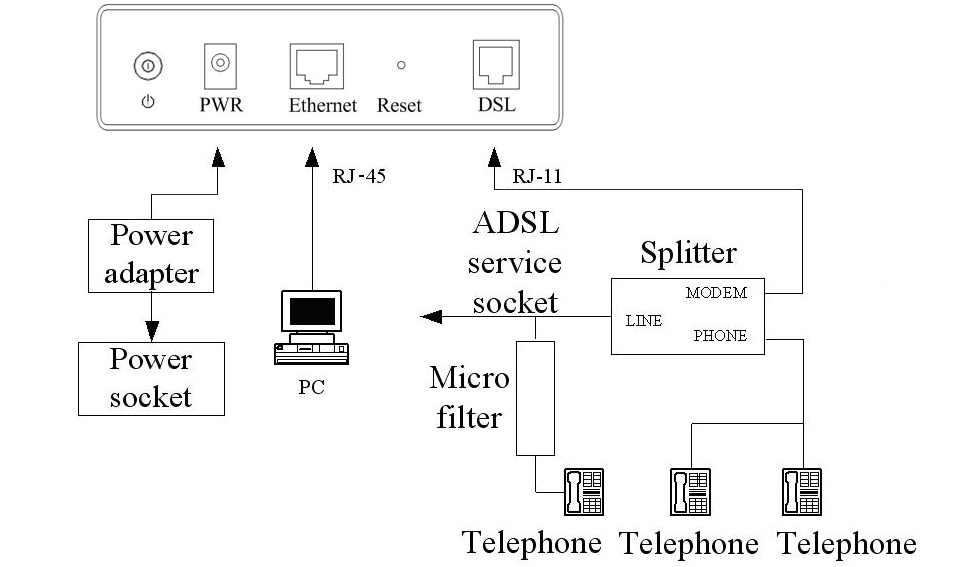

Схема подключения 2: Как видно из рисунка, разветвитель устанавливается рядом с модемом ZXDSL 831II.
Рис. 2-2
На практике рекомендуется использовать схему подключения 1!
Примечание: Если схема подключения 1 не может быть применена и вы собираетесь использовать схему подключения 2, то вы должны установить на телефонную линию микрофильтр (MicroFilter) (см. Рис. 2-2. Микрофильтр никогда не должен заменяться разветвителем).
Установка телефона в непосредственной близости от разветвителя может привести к повреждению соединения между ZXDSL 831II и устройством со стороны LAN, либо отсутствию доступа в Интернет, либо к низкой скорости передачи. Если вы испытываете необходимость в таком размещении телефона, то вы должны добавить на кабель микрофильтр перед подключением к телефону. Не подключайте к разветвителю запараллеленные телефоны. Кроме того, не соединяйте несколько телефонов кабелем с микрофильтром.
Введение в управление конфигурацией web
Подготовительные операции перед входом в систему модема
Внвчале убедитесь в наличии связи между ПК и модемом. Выполните следующие действия:
В ПК введите в соответствующие поля IP-адрес 192.168.1.X (2~254), маску подсети 255. 255.255.0, адрес шлюза 192. 168.1.1 (для пользовательской версии, установите значения в соответствии с текущей версией).
Используйте команду “arp –a” в Dos для того, чтобы проверить, сможет ли ПК считывать MAC-адрес модема. См. Рис. 3.1-1.
Рис. 3.1-1
Отправьте команду ping по управляющему IP-адресу (192.168.1.1 по умолчанию) модема. См. Рис. 3.1-2.
Рис. 3.1-2
Если ПК считает MAC-адрес модема и сможет ответить на команду опроса по управляющему IP-адресу модема, то это означает, что между ПК и модемом есть связь.
Следует отметить, что, если вы управляете устройством ZXDSL 831II через интерфейс WEB, то вы должны держать модем во включенном состоянии. В противном случае модем может быть поврежден.
