Определение диктующего узла

Номер узла	Отметка земли в узле Zз, м	Требуемый свободный напор Нсв.тр., м	Сумма потерь напора от узла до насосной станции hi, м	Пьезометрический напор насосной станции Пр, м
1	113,6	26	12,35	151,95
2	112,7	26	12,45	151,15
3	112,7	26	18,67	157,37
4	111,6	26	10,06	147,66
5	110,4	26	12,82	149,22
6	107,4	26	15,9	149,3
7	103,8	26	7,13	136,93
8	103,8	26	8,34	138,14
9	102,5	26	13,42	141,92

В результате расчета видим, что диктующим является узел 3, требующий для обеспечения Н_св.тр. = 26 м создания максимального пьезометрического напора в насосной станции П_р = 157,37 м.

В случае транзита вода подается в бак водонапорной башни, поэтому диктующим в этом случае является узел, в котором расположена башня.

При пожаре, в результате расчета, диктующим оказался узел 3.

На рисунках представлены пьезокарты с указанием отметок земли Z_з, пьезометрических расчетных напоров П_р и свободных напоров, вычисленных по формуле

, м.

Минимальный требуемый свободный напор воды у водонапорной башни в час максимального водопотребления, когда вода подается в сеть, определяется по формуле

,

где h_i – сумма потерь напора от диктующей точки до водонапорной башни по одному из возможных путей, м.

м.

Так как в баке водонапорной башни хранится неприкосновенный противопожарный запас объемом 853 м³, высота которого h_п/п = 1,23 м, то высота ствола водонапорной башни будет равна

м.

Расстояние от земли до верхнего уровня воды в баке башни составит

м.

Полный напор насосов определяется по формуле

, м,

где Н_Г – геометрическая высота подъема воды, равная разности максимального уровня воды у потребителя, расположенного в диктующей точке и минимального уровня воды в резервуаре чистой воды, м;

h_w – сумма потерь напора по одному из возможных путей от насосной станции до диктующей точки, м;

h_НС = 2 м – потери напора внутри насосной станции

, м,

где Z_РЧВ – отметка уровня воды в резервуаре чистой воды, м.

Напор насосов для принятых расчетных случаев равен:

– максимально-хозяйственное водопотребление

;

– максимальный транзит воды в башню

;

– пропуск противопожарного расхода

.

На основании расчетных напоров и расходов производится подбор насосного оборудования и осуществляется проектирование насосной станции.

Устройство и оборудование бака.

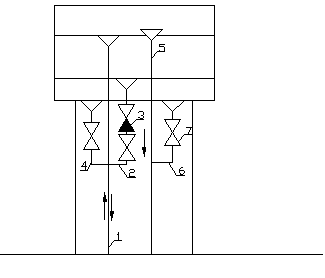

На рис 12 показано решение, предусматривающее устройство единой подающее-отводящей трубы (1) с разделениeм её у бака на три подающие. На отводящей трубе (2) установлен обратный клапан (3), препятствующий поступлению по ней воды в бак. Труба (4) устроена для подачи противопожарного расхода во время пожара. Эта схема позволяет осуществлять постоянное перемешивание воды в баке, что способствует сохранению её свежести и препятствуют замерзанию зимой. Кроме основных подающих и отводящих труб башня должна быть оборудована переливной (5) и спускной (6) трубами. Переливная труба поднята на 5 см. выше максимального уровня воды в баке, чем обеспечивает автоматический отвод воды из бака, при его переполнении. Спускная труба (6) присоединена к переливной. Труба (6) идёт от наименьшей точки бака и позволяет опорожнять его, открывая задвижку (7), при ремонте или промывке.
