Подготовка расчетной схемы и определение узловых отборов
Поскольку рассматриваемая сеть имеет контррезервуар, то основными расчетными случаями будут: час максимального транзита воды в башню и час максимального водопотребления.
Максимальный транзит приходится на час 1-2 . В этот период насосы подают 2,5% суточного расхода, или 825,35 м3/ч (229,26 л/с), а отбор воды из сети составляет 0,601% суточного расхода, или 198,489 м3/ч (55,12 л/с). Следовательно, в контррезервуар поступает 626,93 м3/ч (174,12 л/с). В узле 7 производится сосредоточенный отбор воды на нужды промышленного предприятия №1 в количестве 83,649 м3/ч (23,24 л/с), остальная вода 114,84 м3/ч (31,9 л/с) распределяется на хозяйственно-питьевые нужды населения.
В районе «А» – 81,521 м3/ч (22,65 л/с); в районе «Б» – 33,319 м3/ч (9,26 л/с).
Максимальный часовой отбор воды наблюдается в час 20-21, когда из сети забирается 7,089% суточного расхода, или 2340,346 м3/ч (650,1 л/с), в том числе на нужды промышленных предприятий в виде сосредоточенных отборов. В узле 7 – предприятие №1 отбирает 108,53 м3/ч (30,15 л/с), в узле 3 – предприятие № 2 отбирает 0 м3/ч. Остальная вода в количестве 2231,816 м3/ч (619,95 л/с) расходуется на хозяйственно-питьевые нужды населения и равномерно распределяется по длине сети в соответствии с водопотреблением каждого района: в районе «А» – 1421,379 м3/ч (394,828 л/с), в районе «Б» – 810,437 м3/ч (225,121 л/с). Поступление воды в сеть от насосной станции составляет 5% суточного расхода, или 1650,706 м3/ч (458,53 л/с). Недостающее количество воды 2,089% от суточного расхода, или 689,665 м3/ч (191,574 л/с), поступает в сеть из башни.
Зная длину магистральной сети (длина определяется по генплану) и величину равномерно распределенных расходов, по каждому району определяем удельные расходы для режима максимального водопотребления. При расчете принимаем, что длина участков лежащих на границе районов, делится пополам.

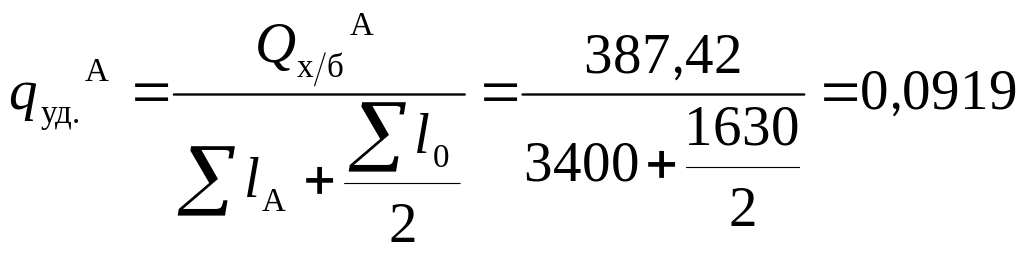

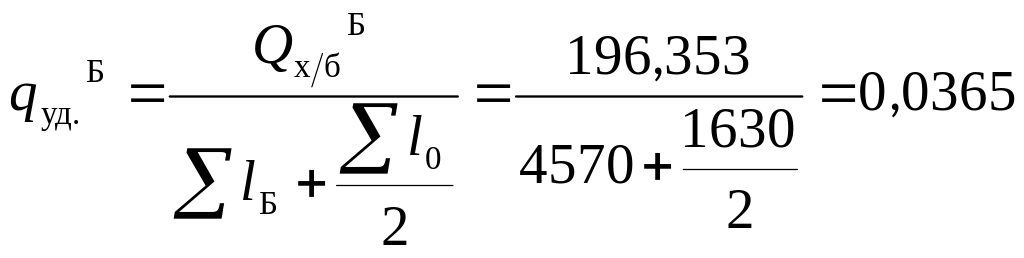

Удельные расходы для районов «А» и «Б» равны
(л/с)/м;
(л/с)/м,
где ∑lА и ∑lБ – суммы длин участков в районах «А» и «Б» соответственно, м;
∑l0 – сумма длин участков, общих для районов «А» и «Б», м;
Qх/бА и Qх/бБ – равномерно распределенный расход в районах «А» и «Б» соответственно, л/с.

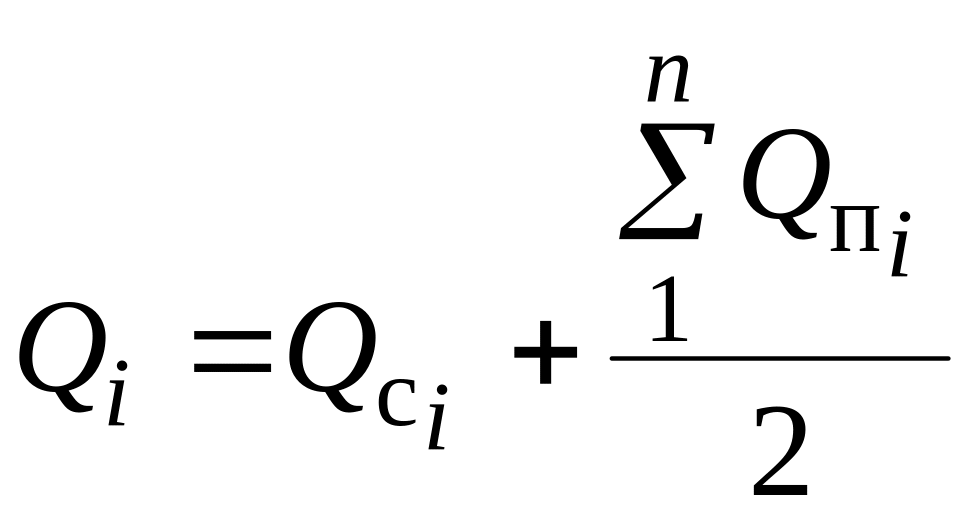

На основании полученных удельных расходов определяем путевые Qn и узловые расходы Qi по следующим формулам:
,
л/с;
,
л/с,
где

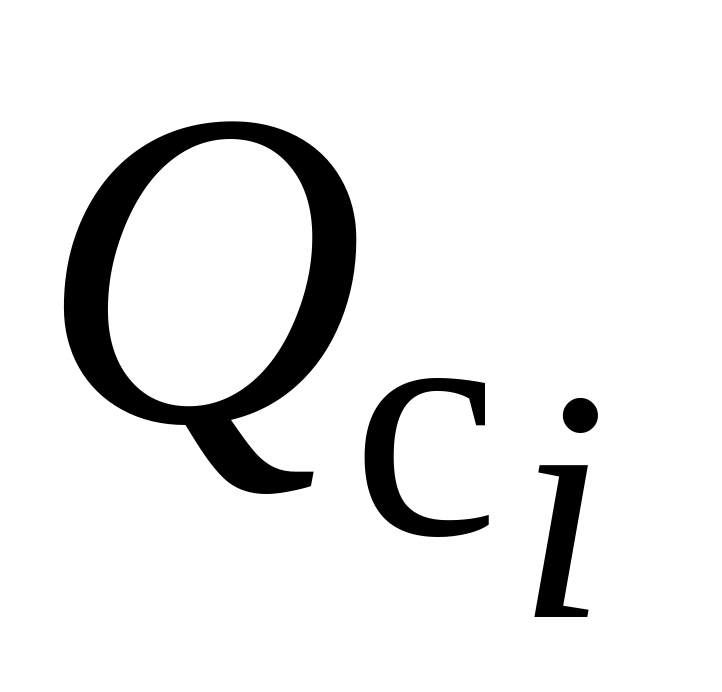

– сосредоточенный отбор в i-ом
узле, л/с;

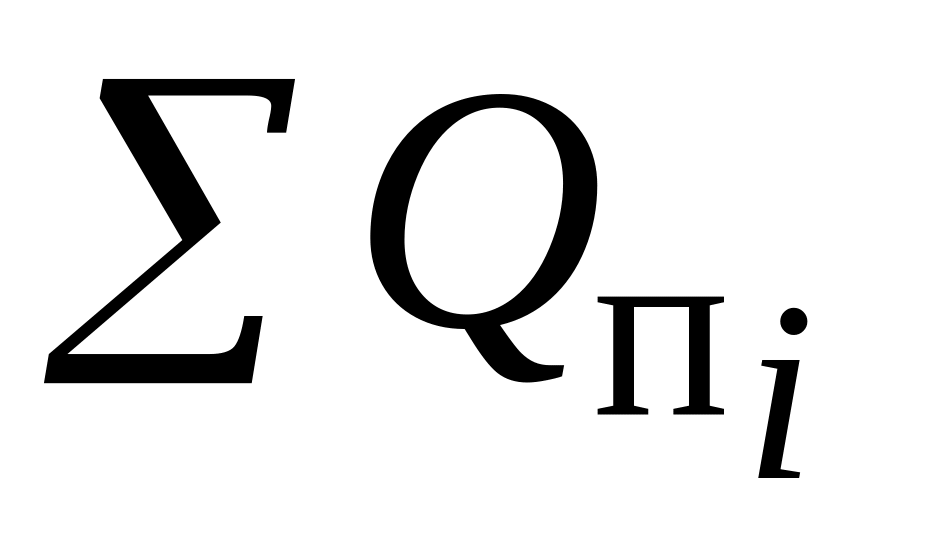

– сумма путевых
расходов в линиях, примыкающих к i-му
узлу, л/с.
Узловые расходы при максимальном транзите можно определить так же, как и при максимальном водопотреблении, т.е. вычислив удельные и путевые расходы. Для упрощения расчетов воспользуемся предположением, что удельные расходы (а также путевые и узловые) изменяются пропорционально изменению величины полного расхода воды на хозяйственно-питьевые нужды населения города. Узловые расходы для случая максимального транзита определим по узловым расходам, вычисленным для режима максимального водопотребления, умножив их на отношение
Результаты подсчета узловых расходов приведены в таблице 5
