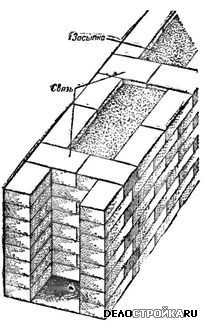

Вопрос 30 Облегченные кирпичные стены

31. Стены из мелких бетонных блоков и природного камня

В современном строительстве наряду с кирпичом применяются керамические блоки, т. е, глиняные обожженные камни с вертикальными щелевидными пустотами. По сравнению с обыкновенным глиняным или силикатным кирпичом керамические блоки имеют меньшую плотность и лучшие теплотехнические качества. Это позволяет уменьшить толщину кладки. По объему эти камни больше кирпича, что снижает трудоемкость кладки, сокращает число швов и, следовательно, дает экономию раствора.

Рис. 89. Семищелевой камень (а) и расположение камней в стене (б)

Особенно большое распространение получили семищелевые керамические камни с поперечным расположением щелей (рис. 89), ПРИ„* меняемые для возведения стен многоэтажных зданий.

Следует иметь в виду, что термическое сопротивление кладки при расположении щелей перпендикулярно к направлению теплового потока в толще стены значительно больше, чем при расположении щелей параллельно направлению теплового потока. Поэтому при кладке из камней с поперечным расположением щелей наиболее выгодной с теплотехнической точки зрения системой перевязки является такая, при которой количество тычков наибольшее. Этому условию удовлетворяет цепная перевязка, которая при кладке стен из семищелевых камней является обязательной (рис.89, б). Многорядная кладка й3 этих камней не допускается как по теплотехническим соображениям, так и по той причине, что при неточной укладке ложковых рядов поперечные стенки камней могут оказаться под пустотами и частично выключаться из работы.

При кладке под штукатурку разрешается оставлять не заполненными (пустошовку) только фасадные вертикальные швы, горизонтальные швы необходимо заполнять полностью.

Стены из мелких легкобетонных блоков так же, как из керамических, имеют широкое распространение, однако они имеют следующие недостатки: малой плотности камней соответствуют меньшие прочность и устойчивость против атмосферных влияний, что вызывает необходимость их штукатурки или облицовки; кроме того, стены из легкобетонных камней нельзя применять в помещениях с повышенной влажностью воздуха.

В настоящее время для наружных стен отапливаемых зданий используют преимущественно пустотелые камни.

В современном строительстве применяют восьмипустотные камни с продольными щелевидными пустотами. Кладка из камней с продольными щелевидными пустотами ведется по ложковой системе, для того чтобы направление щелей было перпендикулярно направлению теплового потока.

Камни из ячеистых бетонов изготовляют сплошными с пропариванием в автоклавах. Их применяют для самонесущих стен высотой 5 этажей.

Кладку стен из ячеистых бетонов ведут аналогично кладке из природных камней.

Стены из природного камня. В районах, где имеются пористые горше породы с малой объемной массой, легко поддающиеся механической обработке, целесообразно применять эти породы в качестве стеновых материалов. К пористым породам относят известняк-ракушечник, артикский туф и др.

Стены устраивают из камней правильной формы, полученных распиловкой. Кладку ведут с правильной перевязкой швов и чередованием ложковых и тычковых рядов (рис. 90).

Стены из пористых природных камней обладают хорошими тепло-этническими свойствами, имеют красивый внешний вид и лицевой их Поверхности можно придать различную архитектурную обработку.

Поэтому их обычно оштукатуривают только с внутренней стороны При использовании слабых пород во избежание продуваемости стр> и выветривания камней оштукатуривание производят и снаружи.

Цоколи выкладывают из тех же камней. Карнизы выполняют с ца пуском камня или индустриального типа (т. е. из сборных железобетонных элементов). Стены из плотных природных камней (песчаника плотного известняка и др.) вследствие их большой теплопроводности предназначают главным образом для неотапливаемых зданий и возводят только в тех местах, где этот камень является местным строительным материалом.

Рис. 90. Примеры устройства стен из природного камня: а — при трехрядной перевязке; б – при двухрядной перевязке

Противопожарные стены (брандмауэры) устраивают с целью предотвращения распространения по зданию огня в случае пожара. Брандмауэр представляет собой глухую несгораемую стену с пределом огнестойкости не менее 2,5 ч, разрезающую снизу доверху всю конструкцию здания. Брандмауэр должен возвышаться над кровлей: при сгораемом или несгораемом и трудносгораемом покрытиях со сгораемым утеплителем — на 600 мм, при несгораемом и трудносгораемом покрытием с трудносгораемым утеплителем — на 300 мм. При сгораемых или трудносгораемых наружных стенах здания брандмауэр должен выступать не менее чем на 300 мм за их внешнюю плоскость, карнизы или свесы крыш. При необходимости устройства в брандмауэрах проемов заполнения их должны быть несгораемыми или трудносгораемыми с пределом огнестойкости не менее 1,2 ч.

 32. Архитектурно - конструктивные элементы стен. Цоколь

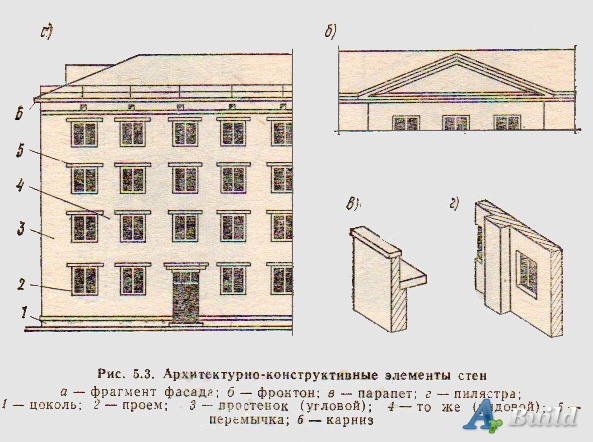

Поверхность стены имеет оконные и дверные проемы и простенки (участки стены между проемами). Различают простенки рядовые, ограниченные с двух сторон проемами, и угловые, ограниченные с одной стороны крайним в стене проемом, а с другой стороны – углом здания.

Основными элементами поверхности стены являются вертикальные и горизонтальные членения. Горизонтальные членения образуются с помощью устройства цоколя, карнизов, перемычек и поясов; вертикальные, за счет – пилястр (утолщений стен в плане) или утолщенных простенок.

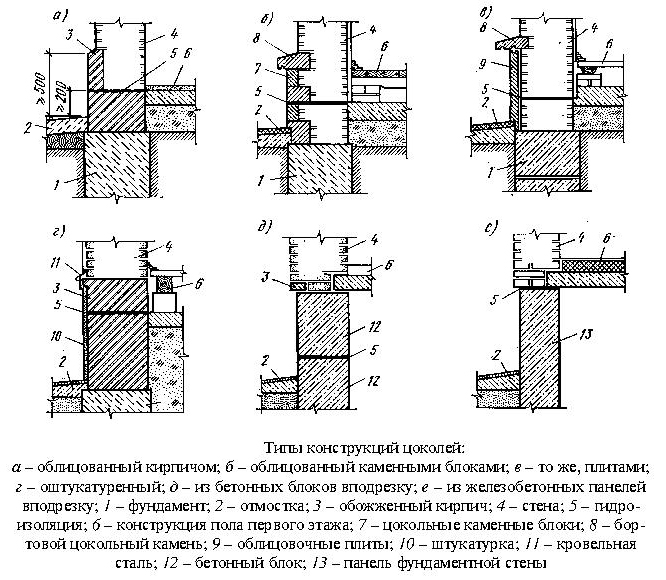

Цоколем называется нижняя часть стены, расположенная непосредственно над фундаментом. Верхняя граница цоколя называется кордоном; он всегда делается строго горизонтальным. Это имеет важное архитектурное значение, так как цоколь зрительно воспринимается как основание (постамент), на котором возведено здание. Цоколь как бы защищает здание от влияния осадков и случайных механических повреждений, поскольку он наиболее часто подвергается их воздействию. Его выполняют из прочных долговечных материалов, стойких против атмосферных воздействий. Верх цоколя находится обычно на уровне пола первого этажа. Применение силикатного, пустотелого и легкого кирпича, а также легкобетонных камней для устройства цоколя допускается только выше горизонтального гидроизоляционного слоя при условии облицовки на высоту не менее 500-600 мм прочными влаго- и морозо-стойкими материалами. Цоколи зданий устраивают из бетонных фундаментных блоков; кирпичные с расшивкой швов, или оштукатуренные цементным раствором (нередко применяют добавку в виде гранитной крошки); облицованные природным камнем или плитами из искусственных или природных материалов.

33. Архитектурно - конструктивные элементы стен. Карниз.

Поверхность стены имеет оконные и дверные проемы и простенки (участки стены между проемами). Различают простенки рядовые, ограниченные с двух сторон проемами, и угловые, ограниченные с одной стороны крайним в стене проемом, а с другой стороны – углом здания.

Основными элементами поверхности стены являются вертикальные и горизонтальные членения. Горизонтальные членения образуются с помощью устройства цоколя, перемычек, карнизов и поясов; вертикальные, за счет – пилястр (утолщений стен в плане) или утолщенных простенок.

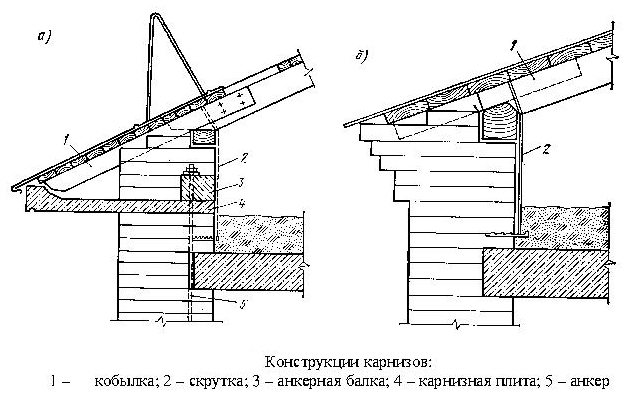

Карнизами называют горизонтальные профилированные выступы стены, предназначенные для отвода попадающих на ограждающие конструкции здания вод. Карниз, расположенный по верху стены, называется венчающим (или главным). Венчающий карниз придает зданию законченный вид. Формы и конструкции главных карнизов зависят от архитектурно-конструктивного решения здания, его размеров. В массовом строительстве чаще всего применяют сборные желе-зобетонные карнизы из консольных плит, укрепляемых в кладке болтами. При небольших выступах карниза за поверхность стены (до 30 см) его устраивают путем постепенного выпуска нескольких рядов кирпичей по 5-6 см каждый ряд. Промежуточные карнизы, имеющие меньший вынос, устраивают обычно на уровне междуэтажных перекрытий, а иногда под оконными и дверными проемами. В последнем случае они имеют еще меньший вынос и называются поясками. Иногда устраивают отдельные карнизы над проемами окон и дверей – сандрики, которые обычно делают из сборных блоков заводского изготовления.

Конструкция, перекрывающая проемы в стенах (оконные и дверные) и поддерживающая вышерасположенную часть стены, называется перемычкой.

Перемычки кроме собственной массы и массы вышерасположенной стены воспринимают и передают на нижерасположенные элементы стен (простенки) нагрузки от элементов перекрытия и других конструкций. Ненесущие перемычки воспринимают нагрузку только от собственной массы и кладки вышерасположенной стены. По материалу и способу устройства перемычки делятся на железобетонные (из брусков и балок), армокирпичные и армокаменные, клинчатые плоские и арочные перемычки из материала стены. Сборные железобетонные перемычки имеют маркировку из букв и цифр. Так, ненесущие перемычки маркируются: брусковые – буквой Б, плитные – буквами БП. Цифры обозначают длину перемычки в дециметрах. Брусковые перемычки имеют ширину 120 и высоту 65 мм при длине до 2,0 м и высоту 140 мм при длине до 3,0 м. Несущие перемычки (БУ) имеют высоту 220 и 300 мм и ширину 120 и 250 мм при длине от 1,4 до 3,2 м. Брусковые перемычки заделывают концами в стену не менее чем на 120мм, а несущие – на 250 мм. Рядовые перемычки применяют для проемов шириной до 2 м. Для их устройства под нижний ряд кирпича или стеновых мелких блоков по опалубке прокладывают арматуру из круглой стали диаметром 6 мм или полосовой прокатной стали с запуском концов стержней в кладку простенков на 250 мм и заливают цементно-песчаным раствором слоем толщиной 20-30 мм. Если для перекрытия проемов в стене применены рядовые перемычки, то опирание на стены балок или плит перекрытий (покрытий) можно допускать не менее чем на пять рядов сплошной кладки или три ряда камней, уложенных на растворе марки не менее 25.

Армокирпичные и армокаменные перемычки устраивают при проемах шириной более 2 м или при значительных нагрузках. Они отличаются от рядовых тем, что в вертикальные продольные швы кладки над проемами закладывают каркасы из арматурной стали, включающие в работу по восприятию нагрузки всю полосу кладки.

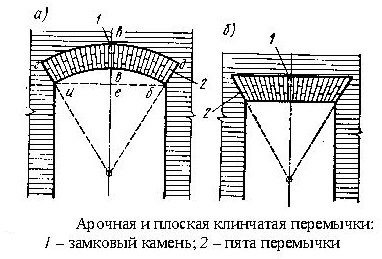

Арочные перемычки в настоящее время применяют в основном при возведении зданий по индивидуальным проектам. Это связано со значительной трудоемкостью их устройства, необходимостью выдержки в опалубке и дополнительным расходом лесоматериалов. Кладку камней в перемычках ведут на ребро, наклонными рядами с устройством между ними клинообразных швов. Число рядов принимают нечетное: средний ряд называется замком, так как при его разрушении арка теряет прочность. Плоскости соприкосновения арки с опорами называют пятами. Устройство клинчатых плоских перемычек аналогично арочным.

35. БАЛКОНЫ, ЛОДЖИИ, ЭРКЕРЫ

Балкон - открытая площадка, огражденная перилами и выступающая за плоскость стены. Пол балкона имеет уклон от стены для стока осадков, отметка пола ниже чистого пола помещений здания. Конструктивные решения:

1. консольно заделанная плита и закрепленная с перекрытием;

2. консольно заделанные балки в наружные стены и уложенная на них плита;

3. с опорой на стойки;

4. подвешенные к панелям внутренних стен при помощи стальных подвесок с натяжными муфтами;

5. с опорой на монтажные столики и другой дополнительной опорой (подвеска, стойка).

Ограждение балкона может быть металлическим, ж/б, кирпичным, деревянным.

Лоджия - открытая площадка, огражденная с трех сторон стенами.

Пол лоджии имеет уклон от стены для стока осадков. Конструктивные решения:

1. ж/б плита, консольно заделанная в стену и огражденная перилами с фасада.

2. ж/б плита, опираемая на боковые стены.

Эркер - выступающий объем здания. Конструктивные решения:

1.  консольное с выступающими элементами междуэтажного перекрытия, с тем же наружным ограждением, что и основное здание или из облегченных стеновых конструкций

2. пристроенное к зданию и имеющий собственный фундамент.

 Балкон – архитектурно-конструктивный элемент, образующий площадку, выступающую на некоторой высоте за пределы стены.   Балконы в старых жилых домах представляют собой, как правило, две железобетонные или металлические консоли, кронштейны, заделанные в кладку на глубину не менее 38 см. Вылет балконов обычно находится в пределах 1 – 1,6 М.   Балконы с небольшим вылетом выполняются в виде несущей консольной железобетонной плиты. Плита выполняется из естественного камня, монолитного или сборного железобетона (рис. 1, а). Консольная заделка является наиболее ответственной частью конструкции.   Иногда при недостаточном весе вышележащей кладки плиту закрепляют дополнительно с помощью анкеров за нижележащую кладку стены. Торец плиты, выходящий внутрь помещения, дополнительно утепляют во избежание ее промерзания. Чтобы плита не промокала, ее защищают гидроизоляционным ковром.   Балконы на консольных балках имеют ряд конструктивных решений. Консоли устраивали из стальных или железобетонных (рис. 1, б) балок. По консольным балкам укладывали плиты из естественного камня или железобетона. Нередко при стальных консольных балках заполнение между ними выполняли в виде кирпичных или бетонных сводов.   Металлические балки заделывали в стену на глубину 38–44 см. Если металлические балки не обетонированы, то для предохранения от коррозии их окрашивали масляной краской. Часто балки оштукатуривали по сетке или закрывали архитектурными деталями.   Чтобы кладка под консольной балкой не испытывала больших напряжений от смятия, снизу и сверху укладывали металлические подкладки.   Железобетонные консольные балки заделывали в стены также на глубину не менее 38 см. Если каркас здания железобетонный, то балку монолитно связывали с обвязочной балкой каркаса.   Количество балок зависит от длины балкона. Обычно их ставили на расстояние 1–2 м друг от друга. Часть балок могли устраиваться декоративными как элемент архитектурного оформления.   Разрушение балконов индустриальных зданий происходит в основном по двум причинам: конструктивным особенностям – из-за отсутствия на нижней поверхности плиты по контуру капельника, а по верху плиты сливов из оцинкованной кровельной стали, наличия обратного уклона балконной плиты, установки ограждающих экранов до пола балкона, что вызывает накопление снега, а также из-за несвоевременного удаления его; эксплуатационным недостаткам – из-за несвоевременного восстановления разрушенных сливов и защитного слоя железобетонной плиты, устройства экранов ограждения без учета особенностей эксплуатации балконной плиты. Ограждения балконов обычно выполняют в виде металлической решетки. Наиболее ответственными являются места заделки стоек ограждения в плиту и поручней в стену.

.

   Стальные детали балконов должны быть защищены от влаги. Для защиты балок от коррозии их бетонируют. В качестве архитектурных украшений балконов применяли цементно-песчаные или гипсовые детали. Детали креплений наиболее подвержены разрушению, поэтому их защите от атмосферных воздействий уделяют особое внимание. Кирпичные своды, являющиеся несущим заполнением между металлическими балками, обычно выкладывали на известковом растворе, который при увлажнении со временем быстро разрушается.

  Эркер – огражденная наружными стенами часть помещения, расположенная за внешней плоскостью фасадной стены (закрытый балкон). Эркер увеличивает полезную площадь помещения и несколько улучшает инсоляцию. Помимо этого он служит композиционным средством для вертикального членения фасада.   Эркер состоит из несущей и ограждающей конструкции. Элементы несущей конструкции представляют две или более одно-пролетные балки с консолями, заделанными в наружную или внутреннюю стены (рис. 2). Элементы ограждающей конструкции эркера (стены, потолки, пол) должны обладать необходимым термическим сопротивлением и низкой плотностью, поэтому материалом для них обычно служит пустотелая керамика, многодырчатый или щелевой кирпич, пенобетон или железобетонные панели с внутренним утепляющим слоем. Покрытие эркера часто служит балконом вышележащего этажа – плоской крышей.   Лоджия – помещение, открытое с одной или нескольких сторон, включенное в общий объем здания и огражденное с наружной стороны парапетом. Лоджия может быть отдельным сооружением или разновидностью балкона, углубленного в здание.    Лоджии основываются в зданиях старой постройки большей частью на плитах или балках перекрытий, в современном строительстве – на выступающих пилястрах. Сток воды с лоджий осуществляется через отводящие отверстия. Уклон пола лоджий должен быть не менее 5%. Полы лоджий обычно имеют гидроизоляцию из рулонного кровельного ковра или другого изолирующего материала.
