Справочная информация.

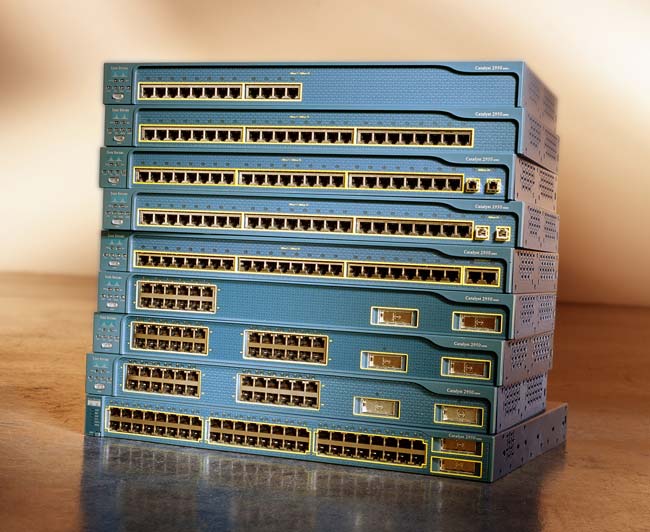

Коммутаторы серии Cisco Catalyst 2950
Коммутаторы Cisco Catalyst серии 2950 (Cisco Catalyst 2950 Series Switch) – это стекируемые автономные коммутаторы с фиксированной конфигурацией, которые предназначены для инфраструктуры сетей Fast Ethernet и Gigabit Ethernet и обеспечивают производительность на скорости среды передачи. Коммутаторы поставляются с двумя типами программного обеспечения и в самых различных конфигурациях, благодаря чему можно подобрать подходящий вариант для любого предприятия малого и среднего бизнеса, а также удаленных филиалов и производственных сред. Программное обеспечение Standard Image предлагает базовые функции программного обеспечения Cisco IOS для передачи данных, голоса и видео. Для интеллектуальных сетей, которым требуются дополнительные функции безопасности, расширенные возможности управления качеством обслуживания и высокий уровень доступности на границе сети, предназначено программное обеспечение Enhanced Image (EI), включающее поддержку таких функций, как ограничение скорости и фильтрация трафика
Модели:
Модель |
Количество портов |
Cisco Catalyst 2950 24 |
24 10/100Мбит порта |
Cisco Catalyst 2950 12 |
12 10/100Мбит порта |
Cisco Catalyst 2950С 24 |
24 10/100Мбит порта и два 100BASE-FX оптических порта |
Cisco Catalyst 2950SX 48 SI |
48 10/100Мбит порта, 1000BASE-SX оптических порта |
Коммутаторы серии Cisco Catalyst 3650
Коммутаторы семейства Cisco® Catalyst® 3560 – это линейка коммутаторов корпоративного класса с фиксированной конфигурацией (предусмотрена возможность питания устройств по витой паре (PoE), совместимого со спецификацией IEEE 802.3af и пре-стандартным вариантом Cisco). Они предназначены для локальных сетей небольших предприятий или удаленных офисов и отлично подходят на роль коммутатора уровня доступа. Конфигурация с портами 10/100/1000, поддерживающая питание устройств по витой паре (PoE), предлагает максимальную эффективность и защиту инвестиций, предоставляя в то же время возможность развертывания новых приложений, таких как IP-телефония, беспроводной доступ, охранные видеосистемы и системы управления зданиями.
Коммутаторы Cisco Catalyst 3560, не усложняя традиционную инфраструктуру коммутируемых локальных сетей, позволяют внедрить в масштабе всей сети такие интеллектуальные функции, как расширенное управление качеством обслуживания (QoS), ограничение скорости, списки контроля доступа (ACL), управление групповой передачей и высокопроизводительная IP-маршрутизация. Бесплатно распространяемое программное приложение Cisco Network Assistant для централизованного управления коммутаторами семейства Catalyst 3650 упрощает администрирование коммутаторов, маршрутизаторов и беспроводных точек доступа Cisco, предлагая "мастеры конфигурирования" для удобства внедрения конвергентных сетей и услуг интеллектуальной сети.
Коммутаторы этой серии поддерживают IP маршрутизацию (коммутаторы третьего уровня, Multilayer switch)
Существуют модели с 24 и 48 портами.

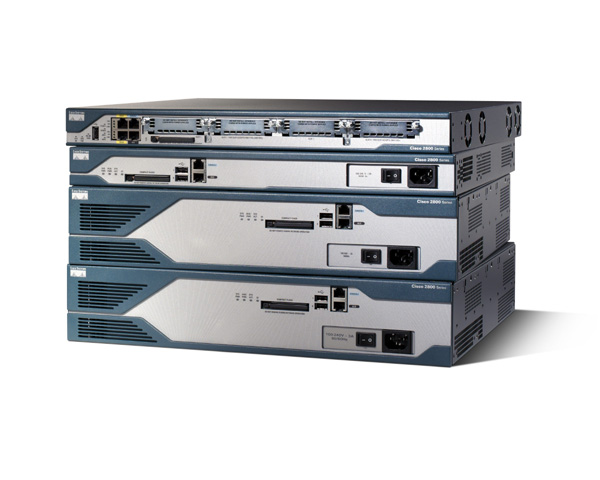

Маршрутизаторы серии Cisco 2800
Данное семейство маршрутизаторов предназначено для малого и среднего бизнеса. Они обладают модульной архитектурой, позволяющей расширять возможности базовых моделей. в Данном курсовом проекте достаточно использовать маршрутизатор Cisco 2811 c дополнительным модулем FastEthernet NM-1FE-TX
