Потеря из виду и появление в виду

Нужно понимать, что точка наблюдения движется в среде туда-сюда, вперед-назад, чаще всего по старым путям, но иногда и по новым. Такие изменения положения обратимы, и это обращение действительно происходит, когда тот, кто занимает это положение, приходит и уходит, и даже тогда, когда он слегка изменяет свою позу. Любая грань или фасетка, любая поверхность компоновки, которые постепенно скрываются при смещении, при обратном смещении будут постепенно открываться. Потеря из виду представляет собой явление, обратное появлению в виду. Следовательно, заслоняющая и заслоняемая поверхности могут меняться ролями. Заслоняющая поверхность может стать заслоняемой, и наоборот, причем поверхности при этом не подвергаются никаким метаморфозам, затрагивающим их сущность. Не следует называть это превращение исчезновением или возникновением.

Разновидности так называемого исчезновения коренным образом отличаются друг от друга. Различия между: 1) поверхностью, которая прекратила свое существование, 2) поверхностью, которая больше не освещается, 3) поверхностью, которая находится у горизонта, и 4) поверхностью, которая заслонена.

Место заслонения; заслоняющие края

Край — это ребро выпуклого двугранного угла (его следует отличать от вогнутого двугранного угла). Заслоняющий край — это ребро двугранного угла, у которого только одна грань проецируется в точку наблюдения. .Для существования заслоняющего края всегда необходима какая-то выпуклость, выпячивание вещества в среду.

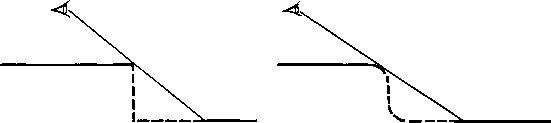

Острый заслоняющий край и округлый заслоняющий край в фиксированной точке наблюдения. Спрятанные части поверхности компоновки обозначены пунктирными линиями.

Заслоняющие края — это нечто весьма специфическое, так как, помимо того, что ближняя сторона объекта закрывает дальнюю сторону, объект закрывает еще и определенный участок поверхности позади себя, например земной поверхности.

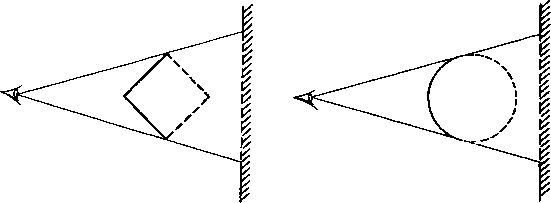

Заслоняющий край может быть прямым, как в случае, когда объект представляет собой многогранник, или им может быть место касания образующей телесного угла с поверхностью, как в случае, когда объект изогнут.

Самозаслонение и наложение

Из данного нами определения объекта следует его объемность, а также то, что любой объект всегда на что-то накладывается. Он не существует вне объема, и его можно расположить перед другой поверхностью или перед другим объектом. Короче говоря, объект всегда заслоняет сам себя и, как правило, что-нибудь еще. Движение точки наблюдения в этих двух случаях приводит к различным результатам.

Когда точка наблюдения движется, проецирующиеся и непроецирующиеся поверхности сменяют друг друга, но взаимосменяемость отдельных частей объекта отличается от взаимосменяемости отдельных частей фона. У объекта взаимосменяемость происходит между противоположными гранями, а на поверхности позади объекта сменяют друг друга смежные области. У объекта ближняя сторона превращается в дальнюю сторону, и наоборот, тогда как у фона открытые участки становятся скрытыми, и наоборот. В первом случае изменение оптической структуры является перспективным преобразованием, тогда как во втором случае происходят более существенные, сопровождающиеся «кинетическим разрушением» возмущения оптической структуры.
