ОСНОВЫ ПРОЕКТНОЙ ГРАФИКИ

контрольное задание для студентов – заочников интегрированной подготовки образовательного учреждения среднего профессионального образования по специальности

070602 – «Дизайн ( в нефтяной и газовой промышленности)»

Ижевск

2012 г.

Методические указания

составлены в соответствии

с примерной программой

по дисциплине

«Безопасность жизнедеятельности»

по специальности 070602

Зам. директора по УР _______________Е. А. Волохин

Составители: Е. А. Волохин – преподаватель спецдисциплин по специальности 070602

Редактор:

Рецензент: Шустов М. С. – преподаватель спецдисциплин по специальности 070602

Задание для контрольной работы

Состав работы: 2 планшета размером 40*40

Задание: В соответствии с рисунком 2, 3 необходимо выполнить демонстрационные рисунки геометрической фигуры «куб» с размерами сторон 60 мм. в следующих техниках: отмывка, плуантель , тамповка, узор, растр, пятно ,штриховка ,аэрография ( выполняется на уроке с преподавателем).

Каждый способ подачи описывается отдельно.

Порядок выполнения работы:

1. Натянуть планшет

2. Подготовить место ( должна быть тряпочка чертежные интсрументы). Место должно быть чистым с достаточной долей света

3. Тонким твердым карандашом выполнить разметку надписей и под углом в 30 градусов начертить с учетом соблюдения размеров модели куба

4. Прорисовать по линейке тонким твердым карандашом буквы и переходы полутонов ( должны быть слегка заметны)

5. Начертить штамп

6. Продолжать выполнять в соответствии с методикой выполнения каждой техники.

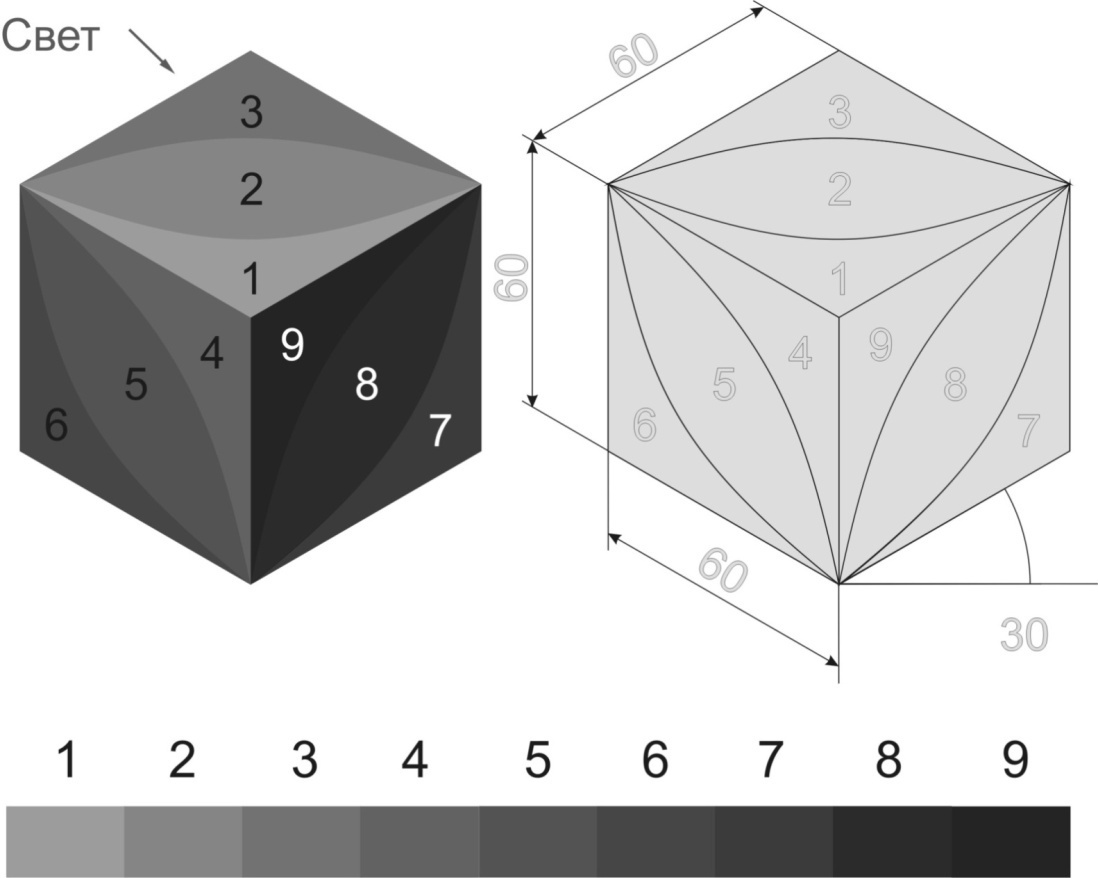

Особенности изображения куба: Объемно конструктивная (плановая) полутоновая моделировка куба подразумевает распределение 9 цветотеневых градаций плоскостей (на 1 плоскость по 3 полутона). Указанные на рисунке 1 оттенки серого соответствуют цифрам которые изображены на областях куба. Цифры соответствуют растяжке с нарастанием темного. Цвет располагается сверху и слева , при этом верхняя сторона светлее чем боковая.

Р исунок 1.

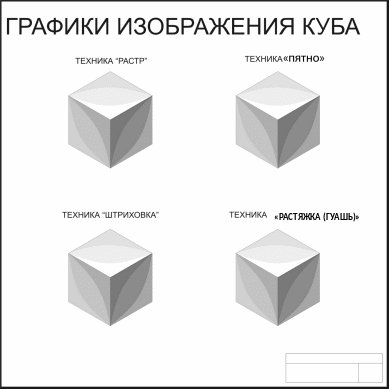

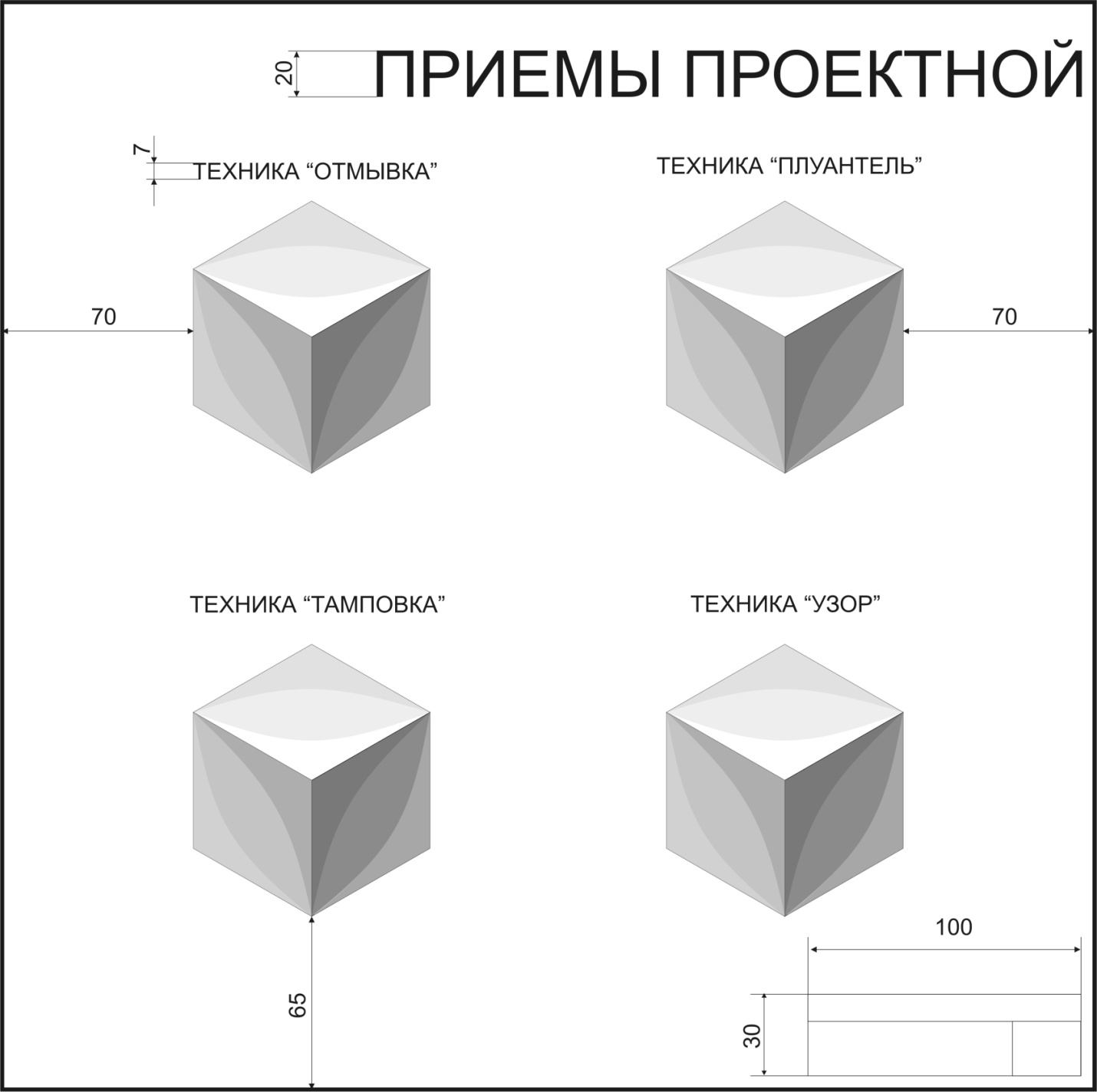

Р исунок 2 (планшет№1)

Рисунок 3 (планшет №2)

Техника узор

В данной технике заполнение плоскости геометрической фигуры осуществляется одним элементом одинакового размера (например «+»,«*», и т.д). Утемнение плоскости происходит взащет увеличения толщины линии элемента и уменьшения расстояния между элементами.

Р исунок 4

Модель куба с цилиндром

П ример коллажа , выполненного в технике «узор».

Рисунок 5

Рисунок 6

П ример композиции с использованием техники заполнения узором

Рисунок 7

Пример демонстрационного рисунка с использованием техники заполнения узором

Рисунок 8

Техника «плуантель»

В данной технике основным элементом является точка. От концентрации заполнения точками плоскости будет зависеть степень затемненности плоскости. Важно чтобы точки располагались равномерно , не пересекались, не смазывались. Обратите внимание на чистоту подачи и листа (все лишни линии стираются)

Рисунок 9

Техника «растр»

Данная техника базируется на заполнении плоскостей линейным рядом с определенным метрическим повтором. От ширины линий и расстояния между ними будет зависеть степень заполнения плоскости черным тоном и следовательно степень ее утемнения. Плоскость на свету заполняется тонкими линиями с наибольшим расстоянием в то время как в зоне тени расстояний почти нет а толшина линии максимальная. С условием плановой перспективы полутона обошаются, становятся менее контрастными, а значит плоскость светлеет ( толщина линии уменьшается , расстояние между ними увеличивается).

Линии вначале по разметке вычерчиваются с помощью линейки ( можно применять рейсшину) твердым карандашом. После прорисовки контуров карандашом, они вычерчиваются пером или ресфедором и после белечьей кистью заливаются.

Рисунок 10. Техника «Растр»

Р исунок 11. Техника «Растр»

Р исунок 12. Техника «Растр»

Техника «пятно»

Техника пятно разрабатывается с учетом пластической проработки пятна и отношения в плоскости черного к белому. В данной технике прорисовка линией в туши не допустимо. В основе должно быть пятно. Работа выполняется сначала в карандаше, определяются силуэты пятна , потом пятно обводиться рапитографом и заливается тушью ( кисть белка №2,3).

Р исунок 13

П ример изображения демонстрационного рисунка в технике «пятно»

Рисунок 14

Техника «отмывка»

Один из самых распространенных приемов подачи проекта. В основном выполняется в технике тушь или черная акварель разбавленная с водой. Выполняется беличьей кистью. Важно использовать бумагу , натянутую на планшет , иначе ее скоробит. Планшет необходимо поставить наклонно и поэтапно покрывать плоскости ожидая время на то чтобы та или иная зона подсохла, после этого процесс заливки продолжается. С увеличением количества повторов заливки плоскость или ее части темнеют.

Рисунок 15техника отмывка)
