Тема 10 «Разрезы»
123. Какое изображение служит для выяснения устройства предмета лишь в отдельном ограниченном месте? Местный разрез
124. Как называется изображение, которое получается в секущей плоскости и что расположено за ней? разрез
125. Что отмечается надписью «А – А»? разрез и сечение
126. Какой разрез выполняют на виде сверху? Горизонтальный
127. Какой разрез выполняют на виде слева? профильный
128. Какой разрез обозначают на чертеже? сложный
129. Какой линией разделяют половину вида и половину разреза? штрихпунктирной
130. Выбрать правильно выполненное соединение вида с половиной соответствующего разреза:
3

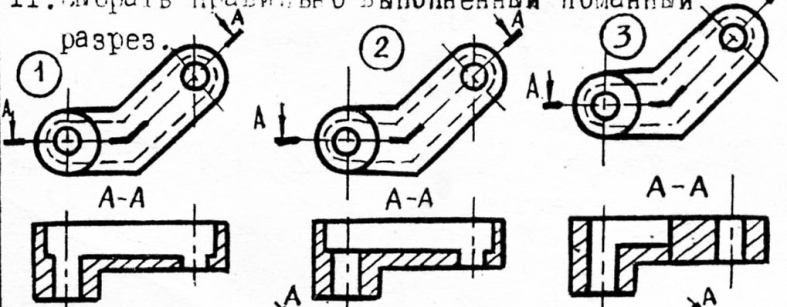

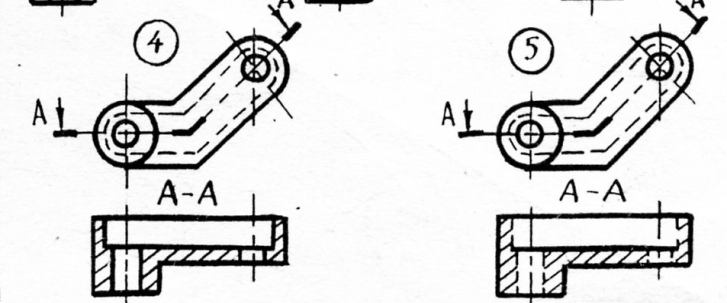

131. Выбрать правильно выполненный ломаный разрез:
A
A
A A
4

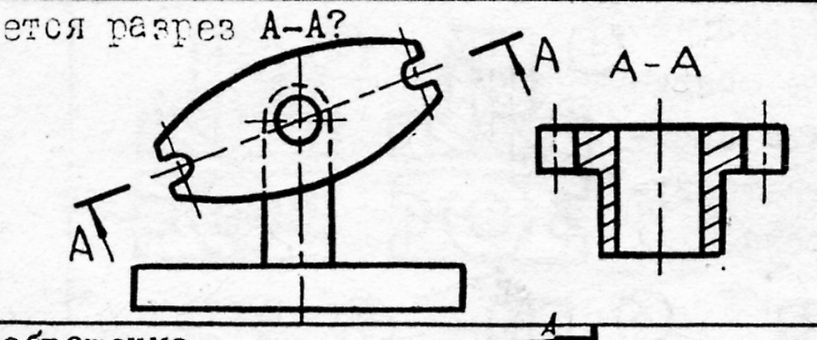

132. Как называется разрез А – А?
наклонный

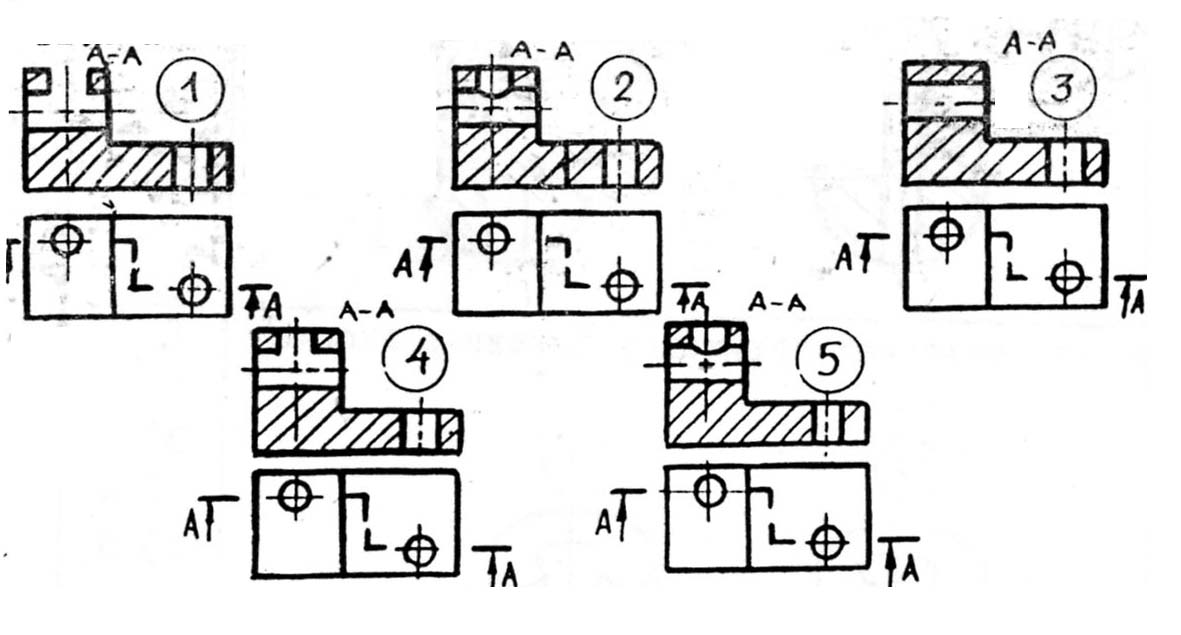

133. Найти правильно выполненный сложно-ступенчатый разрез:
5

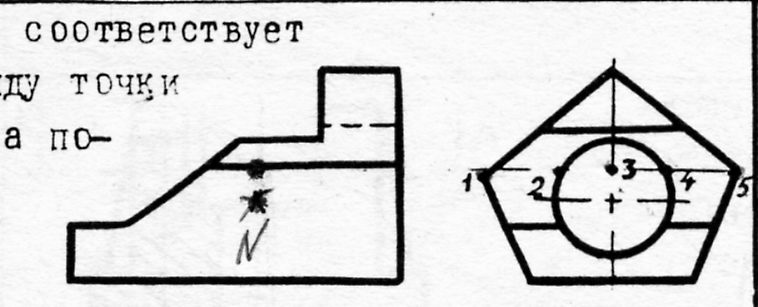

134. Какая точка соответствует главному виду точки N, лежащей на поверхности детали?
N
5

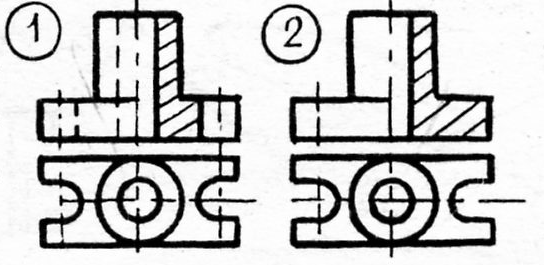

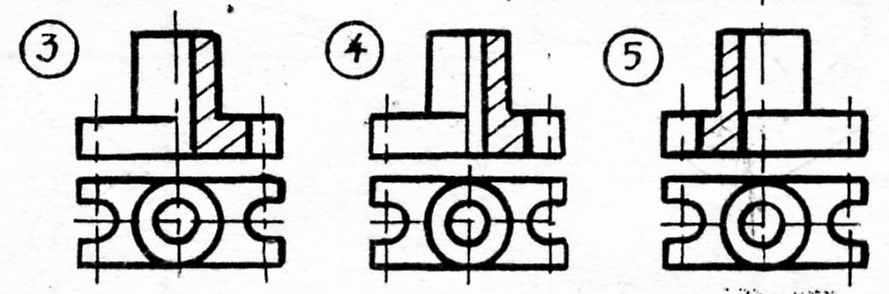

135. Найти правильно выполненный разрез:
5

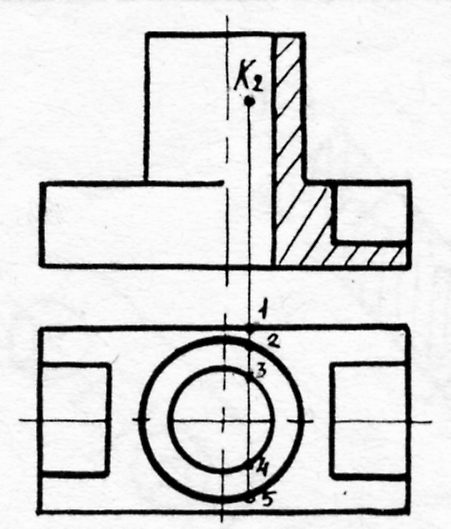

136. Какая точка соответствует горизонтальной проекции точки К, принадлежащей поверхности детали?
2
1
3
4
5
3

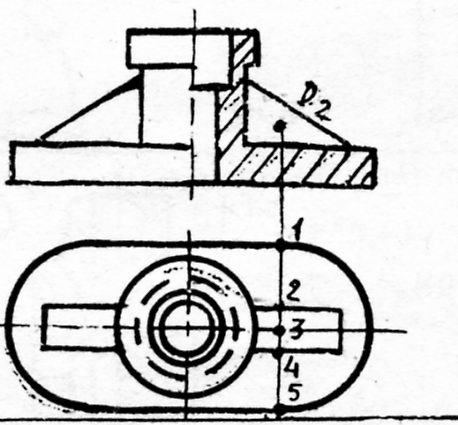

137. Какая точка 1 – 5 соответствует точке Д?
4
Тема 11 «Сечение»
138. Как называется изображение, которое получается в секущей плоскости? сечение
139. Какой линией чертится вынесенное сечение? Сплошной толстой
140. Какой линией чертится наложенное сечение? Сплошной тонкой
141. Как обозначается сечение на чертеже? Как разрез

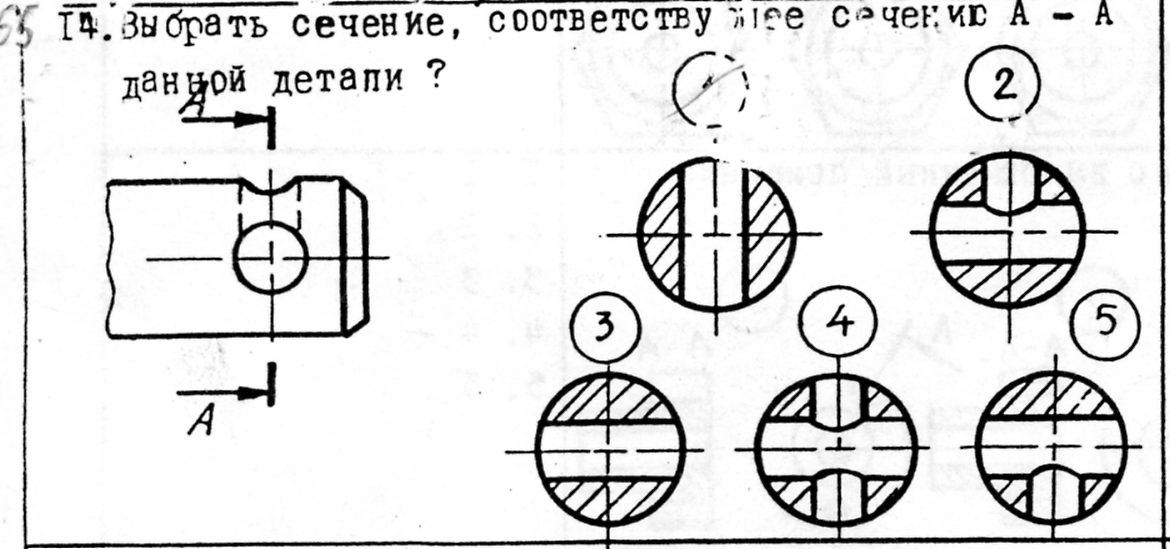

142. Выбрать правильное сечение А – А детали: 2
А

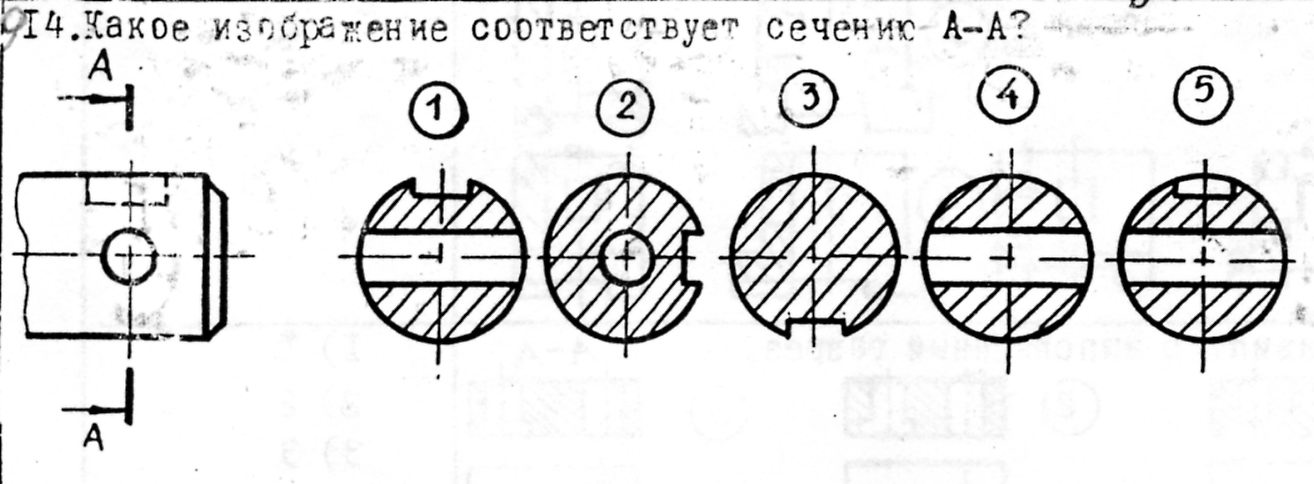

143. Какое изображение соответствует сечению А – А? 1
1
144. Какая точка, 1 – 5 , соответствует точке К?
2
145. Какое изображение соответствует сечению А – А?
4
146. Какое изображение соответствует сечению А – А?
1
147. Какая точка, 1 – 5 , соответствует точке Д?
4
Тема 12 «Проекции с числовыми отметками»
148. Какая из данных точек имеет нулевую отметку?
149. Какую отметку имеет точка К?
150. Как называется один из отрезков: CD; DE; и т.д.?
151. Определить взаимное положение прямых АВ и СD.
152. Определить взаимное положение прямых АВ и CD.
153. Какой прямой является прямая ℓ в плоскости АВС?
154. На каком чертеже изображена горизонтальная плоскость?
155. Какая из данных прямых принадлежит плоскости α?
156. Какая из данных точек принадлежит плоскости α?
157. Определить линию пересечения двух плоскостей α и β
Тема 13 «Резьба, резьбовые соединения»
158. Укажите изображение, соответствующее профилю метрической резьбы:
1) 2) 3) 4) 5)
159. Укажите условное обозначение метрической резьбы с мелким шагом: М60*4
1
60.
Укажите правильное изображение резьбы:
б
а) б) в) г) д)
162. Какой из размеров соответствует условному проходу трубы?
D
163. Укажите условное обозначение круглой резьбы Rd
164. Укажите условное обозначение резьбы трубной цилиндрической
G
1
65.

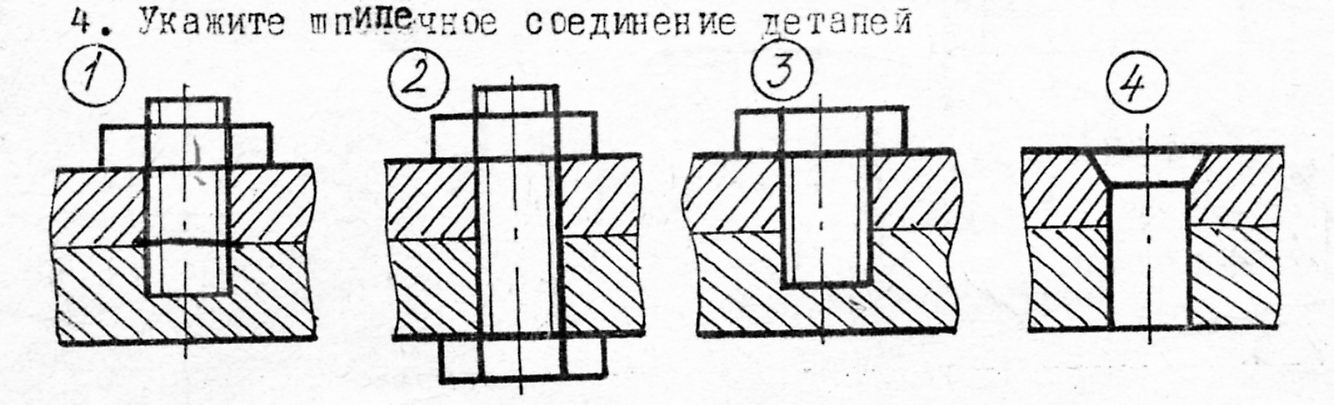

Укажите шпилечное соединение деталей:
5
1

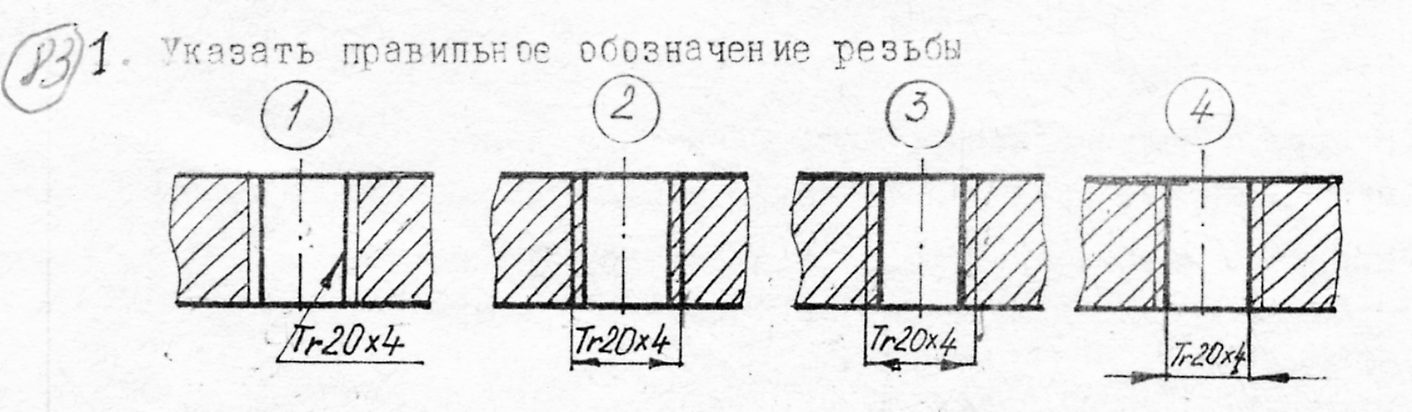

166. Укажите правильное обозначение резьбы:
Тr20 х4
5
3
167. Выбрать соответствующий болт для соединения деталей:
M20*100 ГОСТ 7709-70
168. Какая резьба является нестандартной? прямоугольная
169. Какая из данных резьб является специальной?
Метрическая с нестандартным шагом
Выбрать соответствующую шпильку для соединения деталей:
Ø32
М30
48 42
М30*80

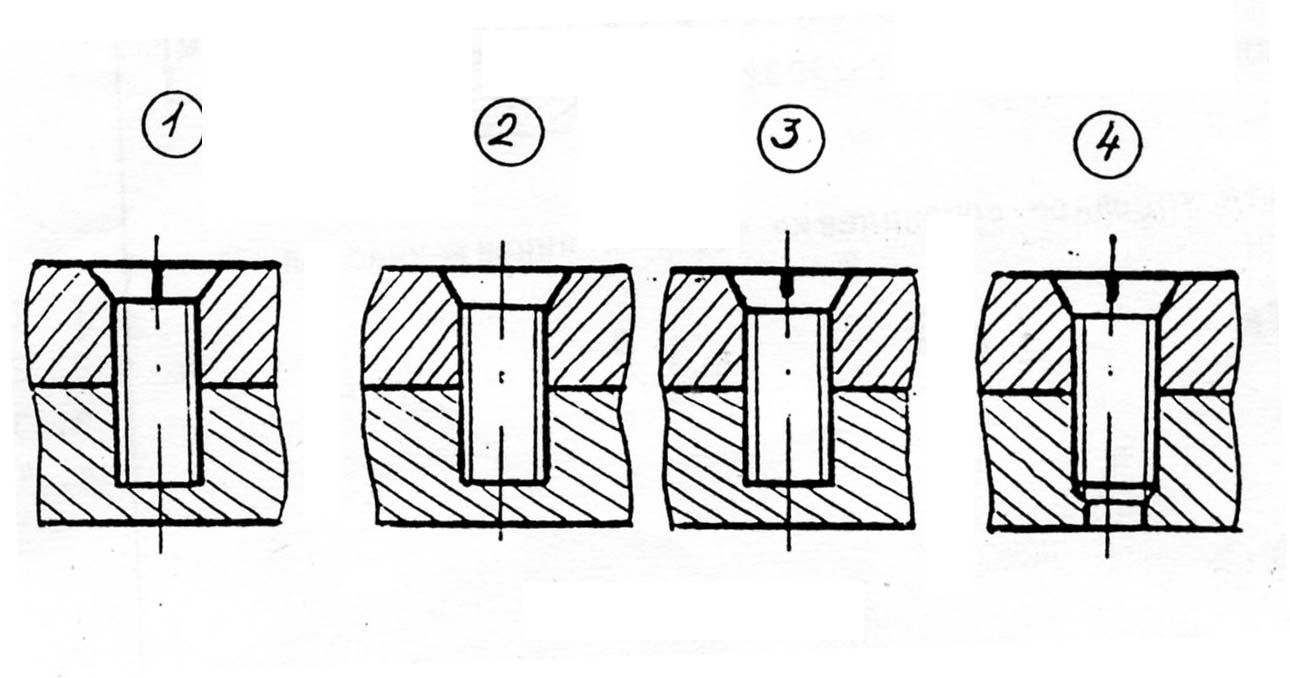

171. Укажите правильное упрощенное изображение резьбового соединения:
5
172. Метрическая резьба с мелким шагом правой нарезки: М20*1,5
173. Какая шпилька должна вкручиваться в стальную деталь?
174. Какой профиль имеет упорная резьба?
175. Какой профиль имеет метрическая резьба?
176. Назначение трубной цилиндрической резьбы :
177. В обозначении трубной цилиндрической резьбы проставляется размер: диаметра отверстия трубы
178. Что показывает цифра 2 в обозначении «Болт 2М14х60 ГОСТ 7798-70»: исполнение
179. Сколько заходов у трапецеидальной резьбы Тr20х8(Р4): 2
