Тема 4 «Плоскость»
41. Какая плоскость называется горизонтально-проецирующей?
а) 1 б) 2 в) 3 г) 4 д) 5
42. Какая из данных плоскостей является фронтальной плоскостью уровня?
а)1
б) 2 в) 3
г) 4 д) 5
43. Определить способ задания плоскости на рисунке:
а)
следами б)
пересекающимися прямыми в) параллельными
прямыми
г) прямой и точкой не лежащей на ней д) скрещивающимися прямыми
44. Как называется плоскость Δ на рисунке:
а) фронтально-проецирующая б) горизонтально-проецирующая
в) профильно-проецирующая г) фронтальная плоскость уровня
д) горизонтальная плоскость уровня
45. На каком рисунке заданная плоская фигура изображена в свою натуральную величину
а) 1 б) 2 в) 3 г) 4 д) 5
46. Какая из данных точек принадлежит плоскости АВС?
а) М б) К в) L г) D д) F.
47. Какая из данных точек принадлежит плоскости Δ?
а) А б) В в) К г) D д) C
48. На каком рисунке прямая ℓ является фронталью заданной плоскости?
а)
1 б) 2 в) 3
г) 4 д) 5
m2 ΔП1 m2 m2 B2
ℓ2 n2 ℓ2 ℓ2 ℓ2 ℓ2
n2 K2 A2
n2 C2
X ΔX m1 A1
m1 ΔП ℓ1 m1 K1 ℓ1 C1
ℓ1
n1 n1 ℓ1 n1
1) ℓ1 2) 3) 4) 5) B1 B1
49. Какой линией является линия MN пересечения двух плоскостей (АВС) и (KEF)?
а) горизонтальная прямая б) горизонтально-проецирующая прямая
в) фронтальная прямая г) фронтально-проецирующая прямая
д) профильная прямая
50. Как называется линия пересечения двух плоскостей Σ и Δ (MN)?
а) фронтально-проецирующая прямая б) горизонтальная прямая
в) фронтальная прямая г) горизонтально-проецирующая прямая
д) прямая общего положения
Тема 5 «Поверхность»
51. Какая из данных точек не принадлежит поверхности конуса?
а) А б) В в) D г) C д) S
52. Где лежит точка В?
а) на вершине конуса б) на боковой поверхности
в) не принадлежит поверхности конуса г) на основании конуса
д) на образующей конуса
53. Какая из данных точек не принадлежит поверхности сферы?
а) А б) В в) С г) К д) D
54. Какая из данных точек не принадлежит поверхности пирамиды?
а) А б) В в) С г) К д) D
55. Где лежит точка D?
а) на боковом ребре пирамиды б) на вершине пирамиды
в) не принадлежит поверхности пирамиды г) на основании пирамиды
д) на грани пирамиды
56. Где лежит точка В?
а) на боковом ребре пирамиды б) в вершине пирамиды
в) не принадлежит поверхности пирамиды г) на основании пирамиды
д) на грани пирамиды
57. Какая из данных точек не принадлежит поверхности призмы?
а) А б) В в) D г) F д) С
58. Где лежит точка F?
а) на боковом ребре призмы б) на стороне нижнего основания
в) на стороне верхнего основания г) не принадлежит поверхности
д) на грани призмы
59. Какая из данных точек не принадлежит поверхности цилиндра?
а) А б) В в) D г) F д) С
60. Где расположена точка А?
а) на нижнем основании цилиндра
б) на боковой поверхности цилиндра
в) на верхнем основании цилиндра
г) не принадлежит поверхности цилиндра
д) на образующей цилиндра
61. Какой секущей плоскостью рассечен конус?
а) горизонтально проецирующей плоскостью
б) горизонтальной плоскостью уровня
в) фронтально проецирующей плоскостью
г) фронтальной плоскостью уровня
д) плоскостью общего положения
62. Определить фигуру сечения конуса плоскостью Δ?
а) эллипс б) гипербола в) парабола г) прямая д) окружность
63. Какая фигура получится при пересечении призмы с плоскостью Δ
а) пятиугольник б) треугольник в) четырехугольник г) шестиугольник
д) прямая
64. Какая фигура получится при пересечении конуса плоскостью Δ?
а) эллипс б) гипербола в) парабола г) прямая д) окружность
65. Какая фигура получится при пересечении конуса плоскостью Δ?
а) эллипс б) гипербола в) треугольник г) две прямые д) парабола
66. Какая фигура получится при пересечении конуса плоскостью Δ?
а) треугольник б) эллипс в) парабола г) гипербола д) три прямые
67. Какая фигура получится при пересечении цилиндра плоскостью Δ?
а) квадрат б) ромб в) прямоугольник г) эллипс д) парабола
68. Какая фигура получится при пересечении цилиндра плоскостью Δ?
а) прямоугольник б) эллипс в) парабола г) одна прямая д) гипербола
69. Какая фигура получится при пересечении пирамиды плоскостью Δ?
ΔП2 S2
Х ΔХ
S1
ΔП1
а) треугольник б) пятиугольник в) четырехугольник
г) шестиугольник д) две прямые

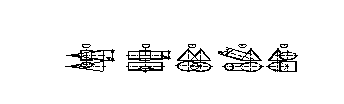

70. На каком чертеже целесообразно применить фронтальные плоскости уровня для построения линии пересечения поверхностей?
а) 1 б) 2 в) 3 г) 4 д) 5

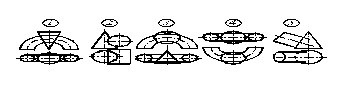

71. На каком чертеже можно построить линию пересечения поверхностей способом концентрических сфер?
а) 1 б) 2 в) 3 г) 4 д) 5
72. Какие поверхности ограничивают деталь?
а) конус, цилиндр, сфера, тор
б) цилиндр, призма, тор, сфера
в) призма, усеченный конус, гиперболическая сфера
г) сфера, усеченная пирамида, призма, цилиндр
д) конус, цилиндр, усеченная пирамида, сфера
73. Какие кривые II порядка являются линиями пересечения конуса и цилиндра
а) гиперболы б) эллипсы в) параболы г) окружности д) прямые
74. Какой плоскостью рассечен цилиндр?
а) горизонтально проецирующей б) фронтально проецирующей
в) горизонтальной плоскостью уровня г) фронтальной плоскостью уровня д) профильно проецирующей
