1.4. Основные конструктивные элементы приспособлений.

При всем огромном разнообразии станочных приспособлений в них всегда можно выделить детали или механизмы, выполняющие одинаковые или сходные функции, хотя конструктивно они могут значительно различаться. В связи с этим возникает понятие элемента приспособления.

Под элементом приспособления понимается одна деталь, группа деталей или механизм, предназначенные для выполнения определенной функции (для достижения определенной цели).

В станочных приспособлениях принято выделять следующие основные элементы:

базовые;

установочные;

зажимные;

установочно-зажимные (самоцентрирующие);

направляющие;

делительные устройства;

корпусные элементы;

силовые приводы;

элементы для базирования и закрепления приспособлений на станках;

Крепежные.

Установочными элементами (более правильно их называть элементами для базирования заготовки) приспособлений называют детали и механизмы приспособлений, обеспечивающие требуемое положение обрабатываемой заготовки в выбранной системе координат (относительно системы координат станка).

Установка заготовок и установочные элементы приспособлений.

  1. Принципы установки заготовок в приспособлениях.

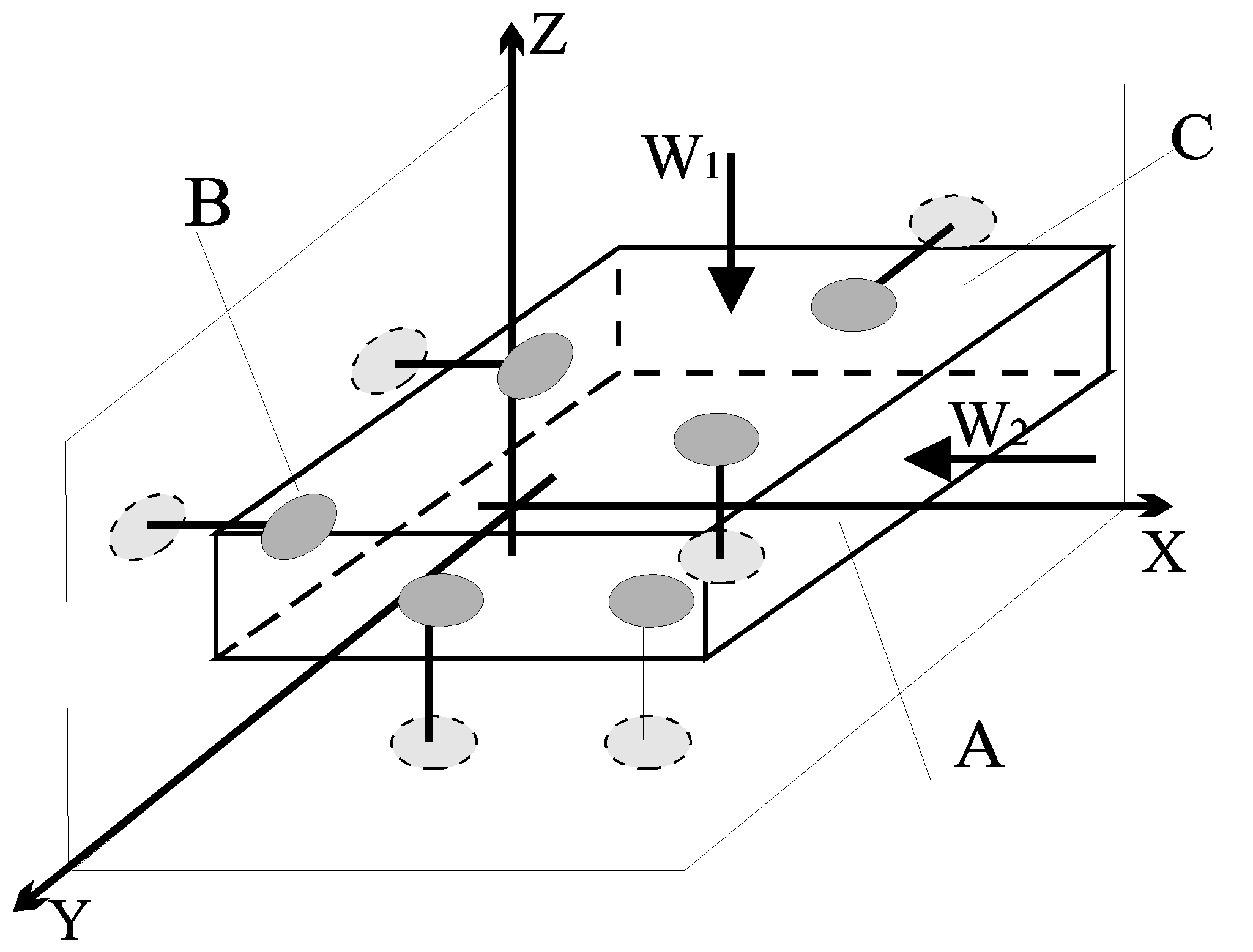

  Рис. 1 Т очность обработки обеспечивается определенным положением заготовок относительно режущего инструмента. Положение заготовки при обработке характеризуется шестью степенями свободы, определяющими возможность перемещения и поворота заготовки относительно трех координатных осей. При полной ориентации заготовка лишается всех степеней свободы; при неполной – числа степеней свободы меньше шести.  Лишение детали степеней свободы достигается наложением связей. Под связями подразумеваются ограничения позиционного характера, накладываемые на движения точек рассматриваемого тела. Для ориентировки призматического тела в пространстве необходимо соединить три точки а1, а2, а3 его нижней поверхности двухсторонними позиционными связями с плоскостью XOY прямоугольной системы координат. Эти двухсторонние связи представляются в виде недеформируемых стержней, сохраняющих способность скользить вдоль осей ОХ и OY не отрываясь от плоскости ХОY, т.е. тело лишается 3-х степеней свободы: поступательного движения вдоль оси OZ и вращательного вокруг OX и OY не отрываясь от плоскости XOY. Т.е. тело лишается трех степеней свободы: поступательного вдоль оси OZ и вращательного вокруг OX и OY. Плоскость В соединяется двумя связями или опорными точками с плоскостью ZOY. Они лишают ее двух степеней свободы: перемещения вдоль оси ОХ и вращения вокруг OZ. Опорная точка С лишает деталь одной степени свободы – перемещения вдоль оси OY. Шесть наложенных двухсторонних позиционных связей обеспечивают заданную ориентировку тела относительно системы координат OXYZ и фиксирование тела в данном положении. При установке заготовки на опорные точки приспособления каждая их них реализует одну двухстороннюю связь. Под «опорной точкой» подразумевается идеальная точка контакта поверхности заготовки и приспособления, лишающая заготовку одной степени свободы, делая невозможным ее перемещение в направлении, перпендикулярном опорной поверхности. Число опор на которые устанавливают заготовку не должно быть больше шести. Глава 2. Базирование заготовок в приспособлениях
