2.2.2 Внутренняя водопроводная сеть и арматура.

Внутренняя водопроводная сеть состоит из магистральных трубопроводов, стояков и подводящих к санитарным приборам труб. Магистральные трубопроводы проложены вдоль внутренней капитальной стены ниже перекрытия на 0,3 м. Крепление трубопроводов осуществлено с помощью кронштейнов. Для удаления воды из системы магистральный трубопровод проложен с уклоном 0,005 в сторону ввода.

Водопроводные стояки размещены совместно с канализационными, которые установлены у унитаза. В зависимости от требований к отделке зданий применена скрытая прокладка стояков.

Отводящий трубопровод от канализационного стояка к санитарным приборам проложен на высоте 0,1 м над полом с уклоном 0,01 к стояку, от водопроводного стояка к приборам идет разводящий трубопровод на высоте 0,3 м над полом с уклоном 0,005 м в сторону стояка.

Высота расположения водоразборной арматуры:

- смеситель умывальника и мойки -1м;

-смеситель унитаза 0,6 м;

-смеситель ванны 0,8м.

Запорная арматура (вентили и задвижки).

Установка запорной арматуры предусмотрена:

- на вводе (водомерный узел);

- на магистральном трубопроводе между секциями здания и между стояками;

- у основания стояков на подводящих трубопроводах;

- на ответвлениях на каждую квартиру;

- перед наружными поливочными кранами.

Поливочные краны размещены в нишах наружных стен зданий на высоте 0,3 м от отмостки.

2.3 Гидравлический расчет сети внутреннего водопровода.

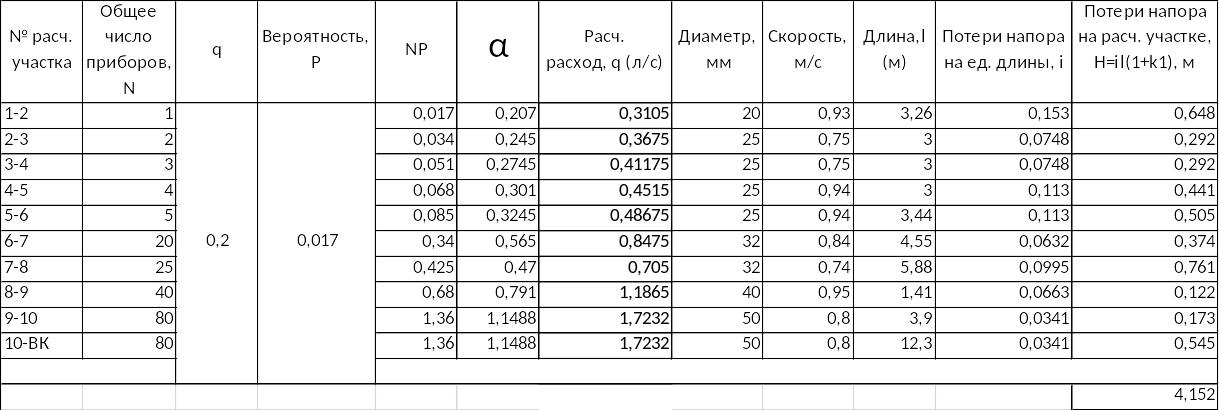

Гидравлический расчет внутренней водопроводной сети выполнен для определения диаметров труб и необходимого напора в сечениях.

2.3.1 Аксонометрическая схема внутреннего водопровода.

Аксонометрическая схема выполнена для проведения гидравлического расчета в масштабе 1:100. На схему нанесены ввод водопровода с указанием диаметра и отметки оси; водомерный узел; магистральный трубопровод; стояки; подводящие трубопроводы с указанием диаметров, уклонов и отметок осей; поливочные краны.

Отметка ввода водопровода = Отметка земли у здания – Глубина заложения трубопровода = 108,5 – 2,5 = 106,0 м.

Глубина заложения трубопровода = Глубина промерзания + 0,5 м. = 2,0 + 0,5 = 2,5 м.

Отметка водомерного узла = Отметка 1 этажа – высота подвала + 0,8 м. = 109,0-2,8+0,8=107,0 м.

Отметка магистрального трубопровода = Отметка 1 этажа – Высота перекрытия – 0,3 м. = 109,0-0,2-0,3=108,5 м.

Отметка разводного трубопровода 1 этажа = Отметка пола 1 этажа + 0,3 м. = 109+0,3=109,3 м.

Чтобы найти отметку разводного трубопровода следующего этажа нужно к отметке разводного трубопровода предыдущего этажа прибавить 3 м.

Отметка поливочного крана = Отметка земли у здания + Отмостка + 0,3 м. = 108,5+0,1+0,3=108,9 м.

2.3.2 Определение расчетных расходов и вероятность действия санитарно-технических приборов.

Расчетным расходом называется максимальный расход, пропуск которого должна обеспечить водопроводная сеть.

– секундный расход воды в л/с, который определяется по приложению СНиП в зависимости норм водопотребления. (Норма водопотребления = 300 л., значит q^c_o = 0,2 л/с).

– вероятность действия приборов на участке сети.

где, – норма расхода холодной воды в литрах, потребителем в час наибольшего водопотребления, определяется по приложению СНИП в зависимости от водопотребления. Принимаем равной 9,1 л.

U - число водопотребителей (человек);

N – общее количество санитарно-технических приборов.

- максимальный секундный расход холодной воды на расчетном участке сети, л/с.

где, - коэффициент, определяемый по приложению СНИП в зависимости от произведения общего числа приборов N на расчетном участке сети и вероятности их действия .
