2.2 Лопастные долота
Номинальные размеры лопастных и шарошечных долот нефтяного сорта-мента примерно соответствуют друг другу. В настоящее время выпускаются двух-, трёхлопастные долота типов М, MC и С (рисунок 12). Долота различных типов отличаются друг от друга формой лопастей и способом их армирования. Изготовляются долота цельнокованными или путём приваривания лопастей к корпусу. Система промывки может быть оснащена гидромониторными насадка-
м
и.
Лопасти долот типа М наплав-ляются
только зерновым твёрдым сплавом
(релит). А у долот типов МС и С − армируются
пластинами и штырями из твёрдого сплава
и наплавляются релитом. На рисунке 12
показано трехлопастное долото типа С,
состоящее из корпуса 1 и лопастей 2.
Режущие и калибрующие поверх-ности
лопастей долота армированы твердосплавными
пластинами 3, шты-рями 4 и наплавлены
релитом 5. Про-
Рисунок 12– Трехлопастное долото мывочная жидкость в полости 6 рас-
пределяется по трем отверстиям 7.
2.3 Алмазные долота

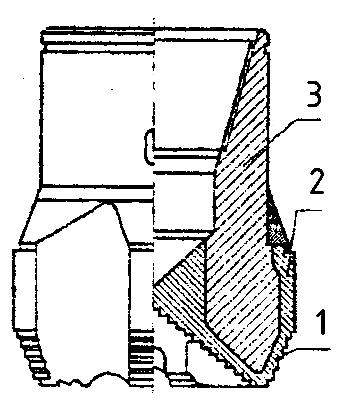

Алмазные долота являются породоразрушающим инструментом, имеющим самое большое количество конструктивных разновидностей. В конструкции любого алмазного долота (рисунок 13) выделяются алмазные зерна 1, матрица 2 и корпус 3 с присоединительной резьбой.
Рисунок 13 – Алмазное долото |
2.4 Твердосплавные долота
Твердосплавные долота также, как и алмазные, имеют много конструк-тивных разновидностей. Применяют их в основном для бурения мягких, с пропластками средних, неабразивных горных пород. Разрушают породу эти долота резанием-скалыванием. В качестве элементов вооружения этих долот применяются твердосплавные резцы.
В объеме элементов вооружения долот типа ИСМ, кроме карбида вольфрама и кобальта, имеются зерна естественных или искусственных алмазов, добавление которых значительно увеличивает их работоспособность (проходку на долото). Разрушают породу долота ИСМ истиранием-резанием. Скорость бурения при этом сравнительно низкая (в среднем 1…2 м/час).
Помимо названных, существуют долота, оснащенные алмазно – твердо – сплавными пластинами (АТП) и алмазно – твердосплавными резцами (АТР).
Существуют также породоразрушающие инструменты специального
назначения – калибраторы, расширители, пикообразные и торцовые долота.
