Лабораторная работа №1 Изучение конструкций элементов бурильной колонны, породоразрушающего и ловильного инструмента
1 Бурильная колонна
1.1 Элементы бурильной колонны
Н
а
рисунке 1 представлена схема компоновки
основных элементов бурильной колонны,
состоящей из соединенных друг с другом
ведущей трубы (ВТ), бурильных труб (БТ),
утяжеленных бурильных труб (УБТ),
породоразрушающего инструмента.
Кроме этих элементов в компоновку бурильной колонны могут быть включены забойный двигатель, центраторы, стабилизаторы, калибраторы, расшири-тели, промежуточные опоры для УБТ, обратные клапаны, фильтры, шламометаллоуловители, аморти-заторы, маховики, протекторные кольца, устройства для создания нагрузки на долото, средства наклонно-направленного бурения, приборы контроля положения ствола скважины, а также другое специальное оборудование.

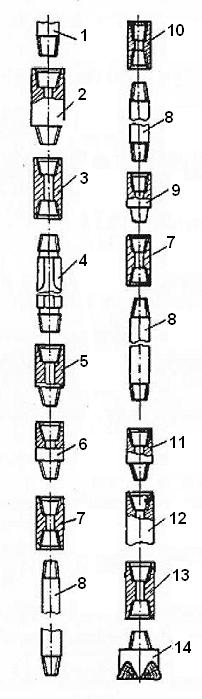

1 - ствол вертлюга;
2 - переводник вертлюга;
3 - переводник штанговый верхний;
4 - штанга;
5 - переводник штанговый нижний;
6 - предохранительный переводник;
7 - муфта бурильного замка;
8 - бурильные трубы;
9 - ниппель бурильного замка;
10 - муфта для соединения бурильных труб;
11 - переводник переходный;
12 - утяжеленные бурильные трубы;
13 - переводник породоразрушающего инструмента;
14 - породоразрушающий инструмент
Рисунок 1 – Бурильная
колонна
1.2 Бурильные трубы
В настоящее время используются следующие типы бурильных труб:
- стальные бурильные трубы (СБТ);
- легкосплавные бурильные трубы (ЛБТ).
Стальные подразделяются на:
- трубы бурильные сборной конструкции;
- трубы бурильные с приваренными замками;
- трубы бурильные для бурения электробуром.
Легкосплавные подразделяются на:
- трубы бурильные легкосплавные сборной конструкции;
- трубы бурильные легкосплавные беззамковой конструкции.
Бурильная труба представляет собой собственно трубу (трубную заготовку) и присоединительные концы, которые могут быть выполнены или в виде сборной конструкции (по резьбе) или несборной – в одно целое с трубой (ЛБТ беззамковой конструкции), или приварены к трубе (СБТ с приварными зам-ками).
Стальные трубы сборной конструкции делятся на четыре группы:
Рисунок 2 - Бурильная труба с высаженными внутрь концами – В (тип 1)
Рисунок 3 - Бурильная труба с высаженными наружу концами – Н (тип 2)
Рисунок 4 - Бурильная труба с высаженными внутрь концами и стабилизи- рующими поясками – ВК (тип 3)
|
- с высаженными внутрь концами – В (тип 1) (рисунок 2); - с высаженным наружу концами – Н (тип 2) (рисунок 3); - с высаженными внутрь концами и стабилизирующими поясками – ВК (тип 3) (рисунок 4); - с высаженными наружу концами и стабилизирующими поясками – НК (тип 4), в настоящее время не производят. Стальные трубы сборной конст-рукции при сборке их в свечи сое-диняются между собой муфтами и замками, имея при этом несколько резьбовых соединений, что снижает их прочность и герметичность. Уп-рочнение и герметизация соединений стабилизирующими поясками услож-няют их конструкцию и увеличивают стоимость. Этих недостатков не име-ют бурильные трубы с приварен-ными соединительными концами (ТБПВ) (рисунок 5), широко приме-няемые при бурении гидравличес-кими забойными двигателями.
|
ниппель муфта
Рисунок 5 - Бурильная труба с приваренными
соединительными концами
Легкосплавные бурильные трубы широко используются в бурении и капи-тальном ремонте скважин во всех нефтегазодобывающих регионах.
Легкосплавные бурильные трубы уменьшают вес бурильной колонны, при этом ускоряются спуско-подъемные операции и увеличивается глубина бурения скважин. Они не экранируют магнитное поле земли, что дает возможность определять азимут направления скважины и ориентировать ее магнитными приборами, спущенными внутрь труб. Выпускаются ЛБТ сборной конструкции, беззамковые, с протекторными утолщениями, с увеличенной толщиной стенки.
Стальные и легкосплавные трубы всех типов изготовляют длиной 4,5; 5,3; 6; 8 м при условном диаметре от 42 до 102 мм; и длиной 9; 11,5 и 12 м – при условном диаметре от 108 до 170 мм. Толщина стенок труб составляет от 5 до 17 мм. Отдельные трубы, соединяясь между собой, образуют свечу. Длина свечи, в зависимости от высоты вышки, может быть около 18, 25 и 37 м.
