4.Переходные искажения (декремент затухания), характеристика направленности (полярная диаграмма, коэффициент направленности, индекс направленности и др).
"
Переходные"
искажения определяют характер процесса
нарастания ("атаки") и спада сигналов,
воспроизводимых АС. Для измерения
переходных искажений используется
широкий класс сигналов: пакеты тональных
сигналов, прямоугольные импульсы с
синусоидальным заполнением и т.д.
Методика измерений переходных искажений
на пакетах тональных сигналов в
заглушенной камере отличается от
методики измерения стационарной АЧХ
только наличием измерителя переходных
искажений, включенным в цепь перед
усилителем, который формирует тональные
импульсы и подавляет в выходном сигнале,
поступающем на его второй вход с
микрофонного усилителя стационарную
часть пакета.

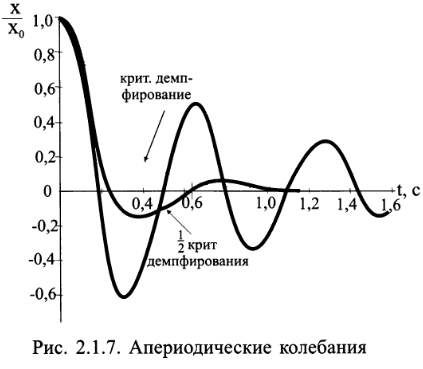

По осциллограммам на резонансной частоте можно определить такие параметры переходного процесса, как декремент затухания, который определяется как натуральный логарифм отношения предыдущей волны к последующей: =ln(An/An+1). Он связан с коэффициентом затухания следующим соотношением: =T, где T - период затухающих колебаний, а - коэффициент затухания. Коэффициент затухания можно определить как величину, обратную времени , в течении которого амплитуда колебаний уменьшается в е раз (е=2,71828…) : =1/ (1/c).
Чем быстрее затухает колебательный процесс, т.е. быстрее уменьшаются амплитуды, тем больше логарифмический декремент затухания в системе.
Для оценки «пространственного» распределения звуковой энергии, излучаемой акустическими устройствами, в современной практике проектирования используются такие параметры как характеристика направленности и частотная характеристика акустической мощности. Существует два метода измерений характеристики направленности: Первый - запись АЧХ при смещении микрофона под углами (20…30) в горизонтальной плоскости и (5…10) в вертикальной; при этом отклонение плученной АЧХ от измеренной на оси не должно превышать 4 дБ. Второй - запись диаграмм направленности в полярных координатах при вращении КА на поворотном устройстве.
Из этих данных определяются такие велечины, как:
Коэффициент направелнности – отношение звукового давления, измеренного под заданным углом относительно рабочей оси к звуковому давлению на рабочей оси для одной и той же полосы частот и при одном и том же расстоянии от рабочего центра громкоговорителя: (0)=pЗВ(0)/ pЗВ(00);
Индекс напаравленности – 20 десятичных логарифмов коэффициента направленности;
Угол излучения – угол, в пределах которого значение индекса направленности спадает менее чем на 10 дБ.
6.Виды электрических мощностей в ас . Определения.
В соответствии с международными рекомендациями (МЭК 268-5,МЭК 581-7),в каталогах,рекламах и технической литературе для акустических систем и других видов акустической аппаратуры указываются следующие виды мощностей:
-характеристическая,при которой АС обеспечивает заданный уровень звукового давления (в международных рекомендациях на аппаратуру HI-FI он должен быть не менее 94 дБ на 1м);
-паспортная,при которой АС может работать на специальном шумовом сигнале длительное время (обычно 100 часов) без механических и тепловых повреждений;
-максимальная синусоидальная-обеспечивающая возможность проведения измерений а синусоидальном сигнале в течении 1ч.
Специально для согласоваия с усилителями велено еще два вида можностей: долговременная и кратковременная, для испытаний используется тот же шумовой сигнал,но испытания продолжаются по 1 мин. 10 раз с интервалом в 2 мин. И по 1с. 60 раз с интервалом в 1 мин. Соответственно.
В отечественном стандарте введено еще одно понятие:
-рабочая мощость – электрическая мощность,подводимая к излучателю, соответствующая номинальному среднему звуковому давлению. Под номинальным понимается заданное среднее звуковое давление в заданном диапазоне частот,пр котором определяются другие характеристики (НЕЛИНЕЙНЫЕ ИСКАЖЕНИЯ).
Значения этих мощностей могут для одной и той же акустической системы отличаться в несколько раз.Например,характеристическая мощность - 35Вт, максимальная синусоидальная – 50Вт, паспортная – 90Вт, долговременная – 100 Вт, кратковременная – 150Вт.
