5.3. Определение изгибающих моментов в расчетных сечениях ригеля.

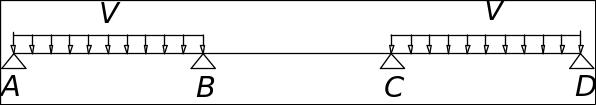

Вычисление опорных моментов ригеля от постоянной нагрузки и различных схем загружения временной нагрузкой приведено в таблице 4.

Опорные моменты ригеля при различных схемах загружения

Таблица 4

Схема загружения	Опорные комнаты, кНм
	М1	М2	МВ	МС
	0,08*31.73 *5,92= =89.11	0,025*31.73 *62= =28.6	-0,1*31.73 *62= =-111.4	-0,1*31.73 *62= =-114.2
	0,1*50. 4*5,92= =176.9	-0,05*50.4 *62= =-90.72	-0,05*50.4 *62= =-90.72	-0,05*50.4 *62= =-90.72
	-0,025*50.4 *5,92= =-44.2	0,075*50.4 *62= =136.1	-0,05*50.4 *62= =-88.4	-0,05*50.4 *62= =-90.72
	0,085*50.4 *5,92= =121.2	0,05*50.4 *62= =90.72	-0,117*50.4 *5,92= =-123.9	-0,033*50.4 *62= =-59.9

Рис.8 огибающие эпюры «М» и «N».

5.4 Определение опорных моментов ригеля по грани колонны.

Опорный момент ригеля по грани средней колонны слева:

- по схеме загружения 1+4

- по схеме загружения 1+3

- по схеме загружения 1+2

Опорный момент ригеля по грани средней колонны справа:

- по схеме загружения 1+4

- по схеме загружения 1+3

- по схеме загружения 1+2

5.5 Расчет прочности ригеля по сечениям, нормальным к продольной оси.

5.5.1 Характеристики прочности бетона и арматуры.

Бетон тяжелый, класса В-20; расчетное сопротивление при сжатии R_b=11,5МПа при растяжении R_bt=0,9 МПа; коэффициент условия работы бетона _b2=0,9; модуль упругости Е_b=27000 МПа.

Арматура продольная рабочая класса А-III с R_s=365 МПа, модуль упругости E_s=200000 МПа.

5.5.2. Определение высоты сечения ригеля.

Высоту сечения подбираем по опорному моменту при , поскольку на опоре момент определен с учетом образования пластического шарнира, при расчете должно соблюдаться условие:

и исключалось переармированное не экономичное сечение.

По таблице 3.1 (1) при , .

Определяем граничную высоту сжатой зоны.

Вычисляем рабочую высоту сечения:

- по опорному моменту:

- по пролетному моменту:

Принимаем h=65 см.

5.5.3 Подбор сечения арматуры в расчетных сечениях ригеля.

Сечение в крайнем пролете:

Расчетное значение изгибающего момента .

Определяем значение при .

По таблице 3.1 (1) при =0,275 .

Площадь сечения арматуры составит:

.

Принимаем 422 A III с A_s=15.2 см².

Сечение в среднем пролете:

Расчетное значение изгибающего момента .

Определяем значение при .

По таблице 3.1 (1) при =0.224 .

Площадь сечения арматуры составит:

.

Принимаем 420 A III с A_s=12.56 см².

На действие отрицательного момента:

Расчетное значение изгибающего момента .

Определяем значение при .

По таблице 3.1 (1) при =0.27 .

Площадь сечения арматуры составит:

.

Принимаем 210 мм A III с A_s=1.57 см².

Сечение у опоры В слева:

Расчетное значение изгибающего момента .

Определяем значение при .

По таблице 3.1 (1) при =0.163 .

Площадь сечения арматуры составит:

.

Принимаем 222 мм A III с A_s=7.6 см².

Сечение у опоры В справа:

Расчетное значение изгибающего момента .

Определяем значение при .

По таблице 3.1 (1) при =0.168 .

Площадь сечения арматуры составит:

.

Принимаем 222 мм A III с A_s=7/6 см².
