Минобрнауки российской федерации пензенского государственного университета
Кафедра « Технология машиностроения»
Расчетно-пояснительная записка
По дисциплине «Метрология, стандартизация и сертификация»
Тема «Нормирование точности и выбор средств измерения
деталей узла коробки передач »
Выполнил
Проверил
Пенза 2012г
РЕФЕРАТ
Нормирование точности и выбор средств измерений деталей узла приспособления к сверлильному станку.
Пояснительная записка включает 23 страницу, 14 рисунков, 6 источников, 1 лист формата А2, 1 формата АЗ, 1 приложение.
КЛЮЧЕВЫЕ СЛОВА: ДОПУСК, ПОСАДКА, СОЕДИНЕНИЕ,
ШПОНКА, РЕЗЬБА МЕТРИЧЕСКАЯ, ПОДШИПНИК КАЧЕНИЯ.
Целью курсовой работы по дисциплине «Метрология, стандартизация и сертификация», является более углубленное изучение теоретических основ, приобретение практических навыков по расчету, выбору и обозначению на чертежах допусков и посадок при проектирование типовых соединений деталей машин и другой нормативно-технической документации.
В пояснительной записке рассмотрены вопросы: выбор стандартных посадок в соединениях гладких цилиндрических деталей, расчет и выбор посадок подшипников качения, определение параметров метрической крепежной резьбы, нормирование допусков и назначение посадок шпоночных соединений, выбор и назначение параметров шероховатости, отклонений формы и расположения поверхностей, расчет размерных цепей.
В графической части приведены сборочный чертеж и деталировочный чертеж вала.
Содержание
ИСХОДНЫЕ ДАННЫЕ……………………………………………....2
1) ВЫБОР СТАНДАРТНЫХ ПОСАДОК В СОЕДИНЕНИЯХ ГЛАДКИХ ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ………………………………5
2)РАСЧЕТ И ВЫБОР ПОСАДОК ПОДШИПНИКОВ
КАЧЕНИЯ…………………………………………………………………….11
3) ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ МЕТРИЧЕСКОЙ
КРЕПЕЖНОЙ РЕЗЬБЫ ………………………………………………….......14
4) НОРМИРОВАНИЕ ДОПУСКОВ И НАЗНАЧЕНИЕ
ПОСАДОК ШПОНОЧНЫХ СОЕДИНЕНИЙ……………………………….17
5) РАСЧЕТ РАЗМЕРНЫХ ЦЕПЕЙ…………………………………...20
6) ВЫБОР СРЕДСТВ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ РАЗМЕРОВ…...22
7) ЛИТЕРАТУРА……………………………………………………....23
ПРИЛОЖЕНИЕ
1 Выбор стандартных посадок в соединениях гладких цилиндрических деталей
1.1 Расчет и выбор посадок с натягом.
Цель работы: изучить методику расчета допустимых значений минимального максимального натяга в посадке и, исходя из назначения конструктивных особенностей и условий эксплуатации устройств, рассчитать и выбрать стандартную посадку с натягом.

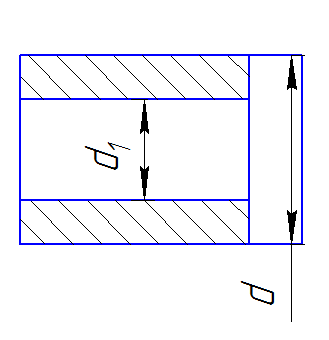

Рисунок 1 – Эскиз соединения с натягом
Данные:
d(диаметр соединения)=16мм;
d1(диаметр соединения)=8мм;
d2(диаметр соединения)= 46мм;
l(длина)=10мм;
Мкр(крутящий момент)=10Hм;
1(вал)=(материал детали) БрАЖ9-4,
2(корпус)=(материал детали) Сталь 40Х .
Способ сборки -1 (продольная сборка, коэффициент трения fкр=0,15)
Выбор физико-механических свойств :
Е1(Модуль упругости)=1,16*1011Па.
Е2(Модуль упругости)=2*1011Па.
т1(предел
текучести)=250МПа.
т2(предел текучести)=786 МПа.
μ1(Коэффициент Пуассона)=0,35.
μ2 Коэффициент Пуассона)=0,3.
Определяем значения минимального контактного давления в соединении из условия его неподвижности, при действии крутящего момента.
Рmin=
.
Определяем значения максимально допустимого контакта давления соединения, из условия отсутствия пластической деформации охватываемой и охватывающей деталей.
;
.
Для дальнейшего расчета выбираем меньшее значение:
Рmax=108,8M
Определение минимального и максимального расчетных натягов
;
;
;
Определение поправки учитывая срез и снятие неровностей.
.
Для продольной сборки Ra1=0,8; Ra2=1,2
.
Определения минимального и максимального расчетных натягов с учетом поправки на шероховатость.
-
коэффициент учитывающий увеличение
контактного давления в соединении у
торцах охватывающей детали.

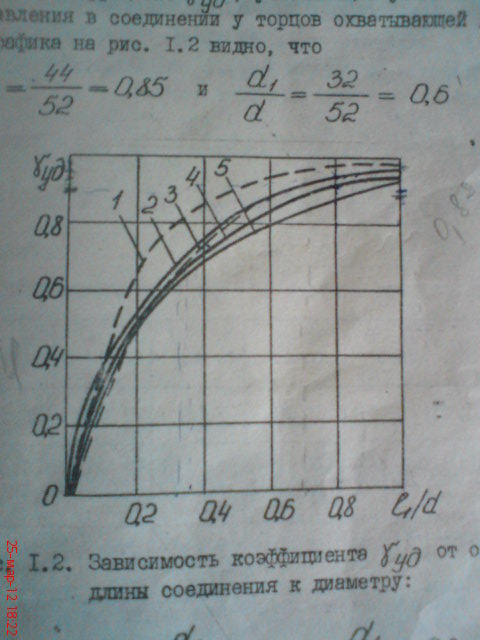

Рисунок 2-
Зависимость коэффициента от отношения длины соединения к диаметру
;
;
.
Определение среднего квалитета посадки
где i –единица допуска.
i=1,08.
Определяем квалитет точности ( в сторону повышения точности) – IT9
Выбираем посадку в системе отверстия по таблице в соответствии с условиями.
.
Схему расположений полей допусков выбранной посадки представлено на рисунок 3.

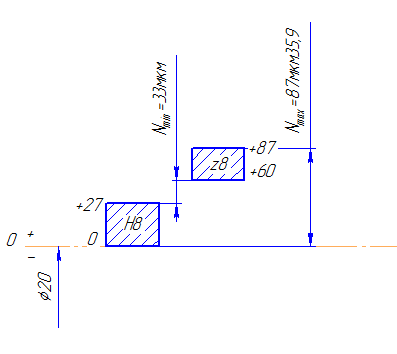

Рисунок 3- Схема расположения полей допусков посадки с натягом
Вывод.
Выбранная
посадка обеспечивает запас прочности
как по Nmin,
так и по Nmax
натягом. Посадочные размеры деталей
выполняются по 7-му квалитету, что
технологически вполне достижимо.
