37.Подобные и концентрические складки. Изогоны, их свойства.

соотношение мощностей пластов в ядре и на крыльях складки

1 – концентрические (мощности в замках и на крыльях одинаковы, морфология складок меняется вниз и вверх по разрезу)

2 – подобные (мощности в замках больше, морфология складок сохраняется вниз и вверх по разрезу)

Для сохранения формы подобных складок по всему объему сминаемой толщи необходимо перераспределение вещества слоя (частичное выдавливание) из крыльев складки в ядро. Бытовой аналог подобных складок – стопка одинаковых тарелок.

В концентрических складках вещество слоя не перераспределяется, поэтому слои "вынуждены" изменять радиус кривизны. Бытовой аналог концентрических складок – изогнутая пачка бумаги, в которой внутренние слои имеют малый радиус изгиба, а внешние – большой.

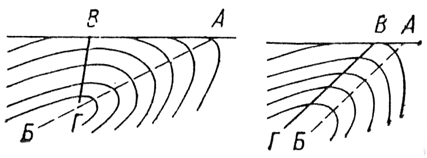

Изогоны – элементы собственной геометрии складок, представляющие собой линии на разрезе складки, соединяющие на одном крыле точки с одинаковыми углами наклона пластов

В концентрических складках изогоны нормальны к поверхности пласта и равны между собой

В подобных складках изогоны параллельны осевой поверхности и равны между собой

38.Базовая классификация складок по их положению в пространстве. Элементы геометрии складок, определяющиеся их положением в пространстве.

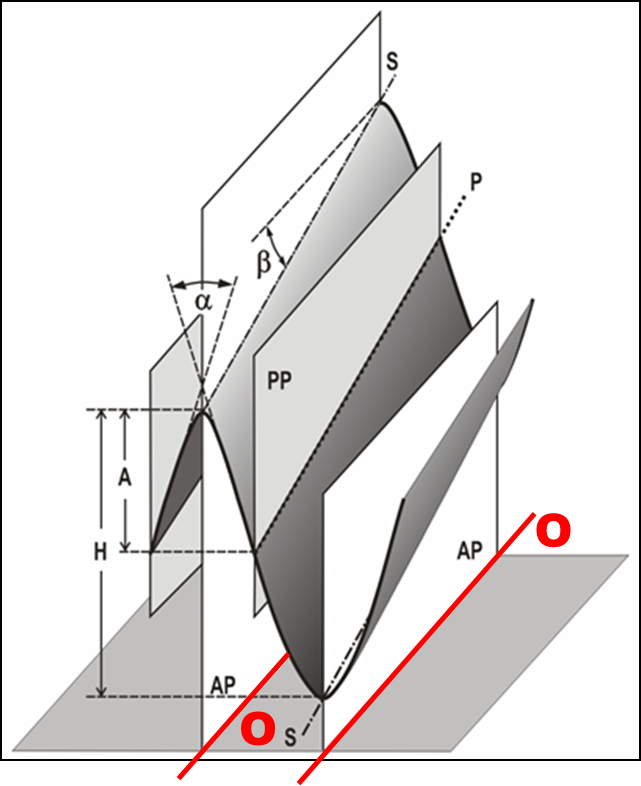

О сь складки (О) – линия пересечения осевой поверхности с горизонтальной плоскостью (вариант – с рельефом).

Угол наклона осевой поверхности () – плоский угол между осевой поверхностью и горизонтальной плоскостью

Угол наклона шарнира () – угол между шарниром и горизонтальной плоскостью.

Шарнир задает геометрию складки в продольном сечении, обычно он изогнут, но с большим радиусом изгиба, чем изогнута складка в поперечном сечении. Ундуляция шарнира изменение угла наклона шарнира.

Гребневая точка – точка на поверхности пласта с максимальной высотой в поперечном сечении складки

Гребень – линия, проходящая через все гребневые точки одной складки

Гребневая поверхность – поверхность, проходящая через все гребни одной складки

Килевая точка – точка на поверхности пласта с минимальной высотой в поперечном сечении складки

Киль – линия, соединяющая все килевые точки одной складки

Килевая поверхность – поверхность, проходящая через

все кили одной складки

Кульминация гребня – самое высокое положение гребневой линии. Депрессия (седловина) гребня – самое низкое положение гребневой линии.

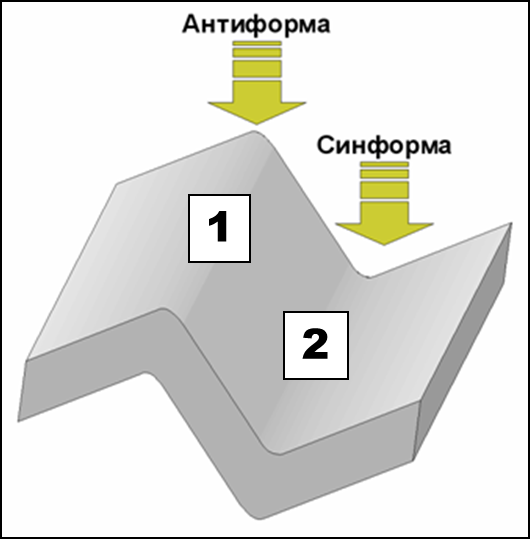

По относительной ориентировке в пространстве замка и крыльев выделяются:

1 – антиформы (замок относительно крыльев ориентирован вверх);

2 – синформы (замок относительно крыльев ориентирован вниз).

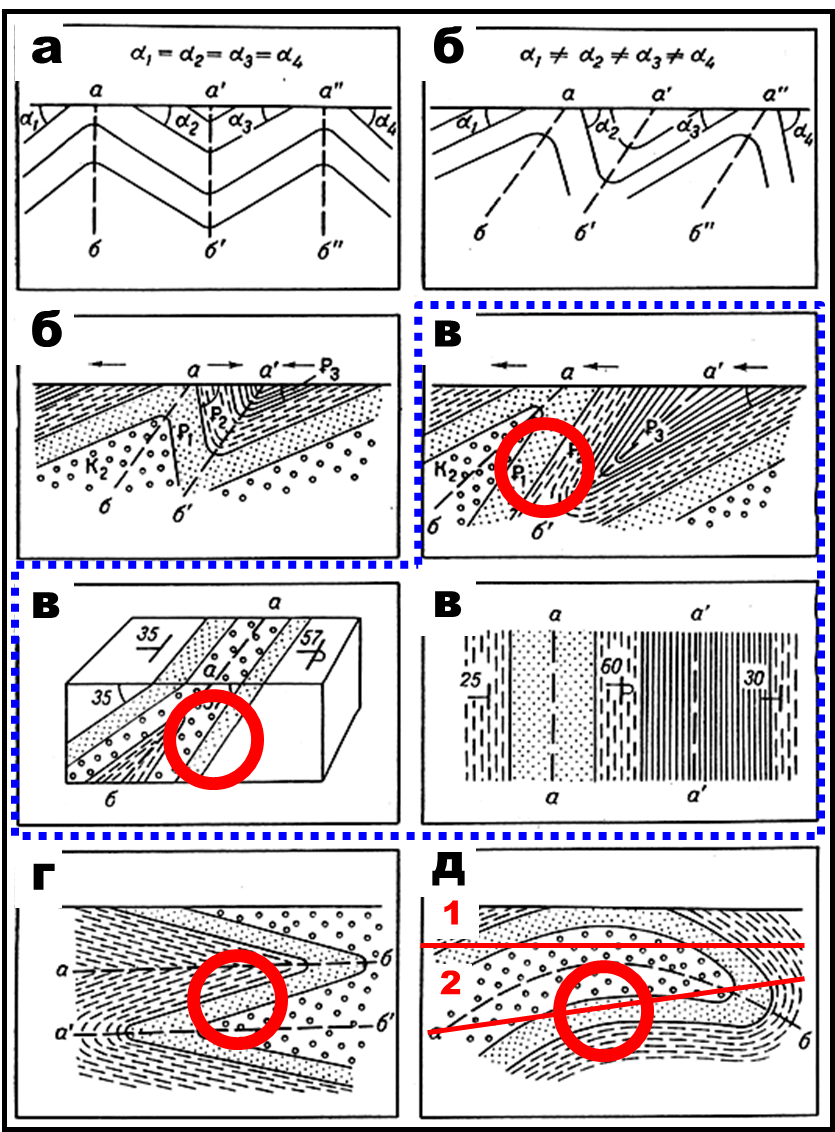

39.Морфологическая классификация складок по положению в пространстве осевой поверхности.

а – прямые (осевые поверхности вертикальны, оба крыла в нормальном залегании),

б – наклонные (осевые поверхности наклонны, но оба крыла в нормальном залегании);

в – опрокинутые (осевые поверхности наклонны, но одно крыло перевернуто!);

г – лежачие (осевые поверхности горизонтальны, и одно крыло перевернуто)

а) прямые: крылья падают в противоположные стороны;

б) наклонные: крылья падают в противоположные стороны под разными углами, а осевая поверхность – в сторону пологого крыла;

в) опрокинутые: крылья и осевые поверхности падают в одну сторону, но перевернутое крыло круче осевой поверхности, а нормальное – положе;

г) лежачие: на геологической карте выглядят как моноклинали и уверенно реконструируются только в случае перевернутого залегания;

д) ныряющие: (осевая поверхность изогнута в виде антиформы) на геологической карте могут выглядеть по-разному в зависимости от эрозионного среза
