Список вопросов к экзамену по курсу
"Структурная геология и геологическое картирование"
(группы 201 и 202)
1.Геологическая карта. Способы изображения геологической информации на карте. Принципы раскраски стратифицированных и плутонических образований на геологических картах.
Геологическая карта – графическая модель, отражающая представление автора о геологическом строении и истории развития конкретного региона или района.
Всего способов изображения различной информации на геологической карте два:
Графический – с помощью различных значков (в т.ч. и краппов) и цветов
Стратифицированным образованиям (свитам, толщам) цвета присваиваются в соответствии с их возрастом по Международной стратиграфической шкалой, в которой каждой системе определен конкретный цвет

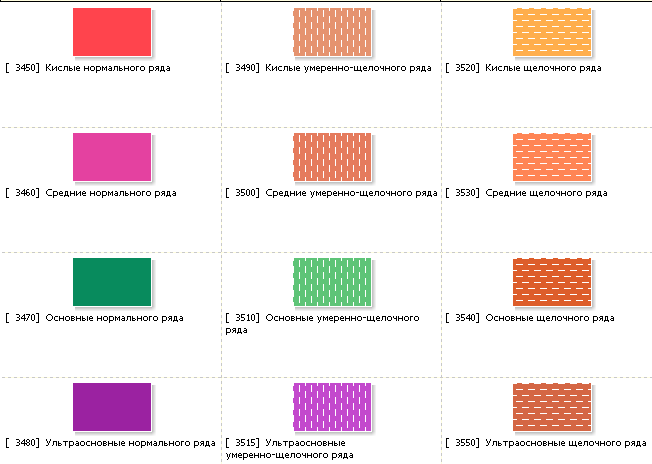

Плутоническим комплексам цвета присваиваются в соответствии с их составом
Субвулканические образования красятся в соответствии с составом тем же цветом, что и плутонические, но с белой косой штриховкой.
Крапы – дополнительные знаки, которые используются для отображения различий в составе и структуре пород и наносятся поверх раскраски в соответствующих полях. Могут быть ориентированными и неориентированными.
Штриховки – дополнительные регулярные линии, которые используются для изображения гидротермально-измененных пород и кор выветривания. Наносятся поверх основной раскраски.
Элементы залегания – специальные знаки, показывающие ориентировку в пространстве слоистости, геологических границ, структурных и текстурных элементов горных пород. Эти знаки всегда ориентированы.
Местонахождения ископаемых остатков – специальные знаки, обозначающие места находок ископаемой фауны и флоры различных типов. Неориентированные знаки.
Текстовой – присваивая буквенно-цифровой индекс различным породам и возрастам
В отношении возраста пород стиль раскраски стратифицированных и интрузивных образований противоположный:
– более молодые стратифицированные образования красятся светлее более древних;
– более молодые интрузивные образования красятся ярче более древних.
2.Легенда к Госгеолкарте масштаба 1:200 000: основные группы условных знаков и порядок их расположения. Типы крапов. Правила расстановки крапов на вулканогенных и плутоногенных образованиях.
Легенда состоит из следующих блоков:
- геологические подразделения;
- знаки вещественного состава пород;
- взаимоотношения геологических подразделений (элементы
залегания слоев, геологические границы, разрывные нарушения)
- прочие условные обозначения (места сборов ископаемых органических
остатков и т. д.).
В случае совмещения ГК и КПИ в легенду включается блок о полезных ископаемых (п. 2.3.15-2.3.16). Легенда размещается справа от рамки гк. Первый блок легенды - условные обозначения геологических подразделений - в зависимости от типа и сложности геолоlического строения картографируемой площади имеет различные способы построения и формы изображения.
Если в масштабе карты невозможно отразить раздельно по рядам состав вулканитов, они обозначаются знаком преобладающей в подразделении породы соответствующего ряда, а присутствие пород других групп или рядов отражается в подписи к условному знаку этого подразделения. Виды и разновидности вулканических пород при необходимости могут быть отражены на картах и на колонках путём некоторого изменения начертания опорных знаков.
Порфировые породы обозначаются комбинацией знаков видов или разно видностей пород с точками. Виды и разновидности интрузивных пород могут отображаться путем усложнения
опорных знаков. При необходимости интрузивные породы натриевого ряда обозначаются удвоением левой или горизонтальной линии опорного знака, калиевого ряда – утолщением правой или вертикальной линии опорного знака.
