Вопрос 3

Функциональные схемы предназначены для разъяснения процессов, про­исходящих в изделии в целом, а также в отдельных его функциональных частях. Следовательно, для одного изделия может быть выпущено несколько функциональных схем.

На функциональных схемах должны быть изображены все функциональные части, функциональные группы, устройства, элементы, необходимые для разъяснения происходящих в изделии процессов, и показаны связи между ними. Функциональные части, устройства, элементы изображают в виде УГО, установленных стандартами ЕСКД, или прямоугольников.

Функциональные части и связи изображают независимо от их действитель­ного расположения в изделии. Функциональный процесс, как правило, пред­ставляют слева направо и (или) сверху вниз. Допускается на этих схемах изоб­ражать пункты измерения и (или) контроля, приводить необходимые поясне­ния, диаграммы, таблицы и параметры физических величин в характерных точках. В стандарте установлены правила присвоения обозначений функцио­нальным группам, устройствам, элементам.

Функциональные схемы электроприводов и систем автоматизации опреде­ляют функционально-блочную структуру отдельных узлов исполнительных механизмов, силовой части приводов, управления и регулирования, автома­тического контроля, сигнализации, а также оснащение объекта управления приборами и средствами автоматизации.

При разработке схем решают следующие задачи: получение информации о работе электроприводов и технологического оборудования, непосредственное воздействие на технологический процесс в целях управления им, регулирова­ние и стабилизация технологических переменных, контроль и регистрация технологических переменных процесса и состояния оборудования.

Результатом разработки функциональных схем систем автоматизации яв­ляется:

Выбор приводов исполнительных механизмов рабочих машин, управляе­мых непосредственно или дистанционно;

Выбор основных технических средств автоматизации (ТСА); выбор методов измерения технологических переменных; размещение ТСА на щитах, пультах, технологическом оборудовании. При разработке необходимо учитывать следующие требования: сохранение возможности наращивания функций управления (соблюдение принципа открытости системы);

Построение системы на базе типовых унифицированных средств, обеспе­чивающее значительные преимущества при ее монтаже, наладке, эксплуата­ции и ремонте;

Выбор ТСА исходя из условий производства (пожаро - и взрывобезопас - ность, запыленность, агрессивность и токсичность среды), значений и диа­пазона измеряемых переменных, допустимых расстояний от датчиков и ис­полнительных механизмов до регулирующих устройств, требуемых точности и быстродействия системы.

Изображение средств измерения и автоматизации на функциональных схе­мах производится в соответствии с ГОСТ 21.404—85 условными буквенными

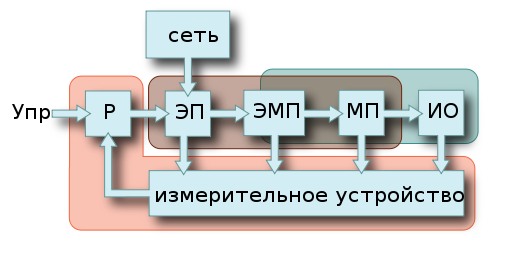

Функциональные элементы:

• Регулятор (Р) предназначен для управления процессами, протекающими в электроприводе.

• Электрический преобразователь (ЭП) предназначен для преобразования электрической энергии сети в регулируемое напряжение постоянного или переменного тока.

• Электромеханический преобразователь (ЭМП) — двигатель, предназначен для преобразования электрической энергии в механическую.

• Механический преобразователь (МП) может изменять скорость вращения двигателя, а также характер движения (с поступательного на вращательное или с вращательного напоступательное).

• Упр — управляющее воздействие.

• ИО — исполнительный орган.

Функциональные части:

• Силовая часть или электропривод с разомкнутой системой регулирования.

• Механическая часть.

• Система управления электропривода.
