16 Вопрос

Изменение магнитного потока. Для того чтобы изменить магнитный поток Ф, регулируют ток возбуждения двигателя с помощью

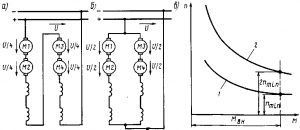

Рис. 136. Схемы соединения тяговых двигателей на четырехосных электровозах или электропоездах (а и б) и механические характеристики двигателей при различных схемах соединения (в): 1 — последовательное соединение; 2— последовательно-параллельное соединение

Рис. 137. Схема включения регулировочного реостата параллельно обмотке возбуждения в двигателе с последовательным возбуждением (а) и механические характеристики (б) при различных сопротивлениях реостата

регулировочного реостата R_рв (рис. 137, а). В двигателях с после-довательньм возбуждением регулировочный реостат включают параллельно обмотке возбуждения, вследствие чего через обмотку возбуждения будет протекать только часть тока якоря (другая часть ответвляется в точке О в реостат R_рв). Обычно регулировочный реостат имеет несколько ступеней с сопротивлениями R₁, R₂, R₃, которые позволяют получать несколько ступеней регулирования тока возбуждения двигателя.

Включение ступеней R₁, R₂, R₃ осуществляется контакторами 1, 2 и 3; при этом механические характеристики двигателя 2 (при включении ступени R₁), 3 (при включении R₁ и R₂ и 4 (при включении R₁, R₂ и R₃) располагаются выше естественной характеристики 1 (рис. 137,б).

Степень регулирования тока возбуждения характеризуется коэффициентом регулирования возбуждения ?, который представляет собой отношение тока возбуждения I_в0 при ослабленном возбуждении (включен регулировочный реостат R_рв) к току возбуждения I_вн при нормальном возбуждении при одном и том же токе в обмотке якоря:

? = Iв0/Iвн = Rвн/(Rв+Rвн)

где Rв — сопротивление обмотки возбуждения.

Рассмотренный способ регулирования прост и экономичен, поэтому его широко применяют на локомотивах и электропоездах. Однако в этом случае регулирование частоты вращения можно осуществлять только в сравнительно небольшом диапазоне. Нижний предел n_min ограничивается насыщением магнитной цепи машины, которое не позволяет увеличивать в значительной степени магнитный поток, верхний предел n_max—условиями устойчивости (при сильном уменьшении Ф двигатель идет вразнос), а также тем, что при глубоком ослаблении возбуждения сильно увеличивается ток якоря I_я, что приводит к возрастанию реактивной э. д. с. и искажающего действия реакции якоря. При этом повышается опасность возникновения искрения на коллекторе и появления кругового огня. По этой причине двигатели, предназначенные для работы в режимах глубокого ослабления возбуждения, обязательно должны иметь компенсационную обмотку и пониженное значение реактивной э. д. с. при номинальном режиме. Обычно предельное значение коэффициента возбуждения ? для двигателей без компенсационной обмотки составляет 0,3—0,33, а при наличии компенсационной обмотки — 0,2.

В двигателях с независимым и параллельным возбуждением регулировочный реостат, посредством которого изменяют ток возбуждения I_в и магнитный поток Ф, включают последовательно с обмоткой возбуждения (см. рис. 125). В этом случае при изменении тока возбуждения частота вращения n₀ при холостом ходе будет изменяться, т. е. механическая характеристика 2 при ослабленном возбуждении будет располагаться выше характеристики 1 при нормальном возбуждении (рис. 138). Однако характеристики 1 и 2 при различных значениях Ф не будут параллельны, так как согласно формуле (65) изменяется снижение частоты вращения, обусловленное падением напряжения I_я?R_я в цепи обмотки якоря.
