Билет 1.
1. Составьте технологическую карту плоскостной разметки детали
указанной на рисунке. Обоснуйте выбор материалов, инструмента и
техники выполнения операции
2. Назовите виды слесарных молотков, их характеристики, назначение и условия применения
3.Предстввьте общую характеристику металлопроката
4.Укажите последовательность подготовки сварочной горелки к работе
5.Задача
Определите протяжённость прихваток L1 и расстояние между ними, если известно, что
S= 12мм
Билет 2
1.Необходимо провести гибку трубы в нагретом состоянии. Опишите
технологическую последовательность данного процесса с указанием
инструментов, оборудования, материалов и правила техники безопасности.
2. Составьте процесс подготовки деталей к сборке под сварку конструкции
показанной на рисунке. Укажите оборудование, слесарный и контрольно-
измерительный инструмент необходимый для каждой технологической операции
3.Преставьте общую характеристику металлопроката
4. Использование кислородного баллона и баллона с ацетиленом при газопламенной обработке металлов.
5.Задача
Определите длину заготовки из стальной полосы толщиной 2мм и
шириной 10мм для кольца с наружным
диаметром 100мм
Билет 3
1. Составьте технологическую последовательность резки уголков на
отдельные заготовки с указанием способа резки, оборудования,
слесарных и контрольно-измерительных инструментов, охраны труда.
Уголок 25*25*4 мм, длиной L = 2000 мм, а заготовки должны быть
длиной L = 200
2. Укажите назначение и устройство слесарных верстаков

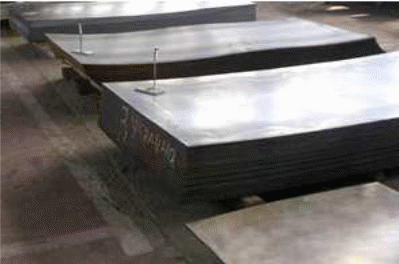

3.Представьте общую характеристику металлопроката
4. Указать основные части инжекторной горелки
5.Задача Требуется сварить две детали из стали толщиной 30мм; Какую подготовку свариваемых кромок следует сделать перед сваркой деталей
Билет 4
1. Необходимо выполнить резку листового металла. Проведите
сравнительный анализ эффективности и качества способов резки
металла указанных на рисунке при условии, что листы изготовлены из
стали, алюминия, нержавейки и имеют толщину S от 1 до 5 мм.
2.Представьте общую характеристику металлопроката
3.Составьте технологическую последовательность правки деталей
указанных на рисунке, обосновав выбор оборудования, инструмента и приёмов операций
4.Составьте технологическую последовательность проверки газовой
горелки перед работой с указанием причин отсутствия разряжения и их
устранения
5.Задача Необходимо выполнить сварку встык деталей разной толщины S = 5 и S1 =20мм
L–длина скоса кромки ,мм
Билет 5
1. Укажите особенности правки листового металла (рисунок ) с выпуклостью посередине листа; по краям листа и с несколькими выпуклостями
2.Представьте общую характеристику металлопроката
3.Требуется выполнить подготовку кромок труб под сварку. Выберите тип
разделки кромок и способ подготовки, если трубы имеют размеры:
диаметр Ø76 мм, S = 6 мм и Ø 1000 мм, S = 10 мм. .
4. Проведите сравнительный анализ конструктивных особенностей газовых баллонов, вентилей и их окраски. Сделайте вывод.
5.Задача
Определите длину заготовки (рисунок )
скобы с закруглениями. Разбить скобу
на участки как показано на чертеже:
а=80мм; b=85мм; с=120мм; r=3,5мм
Билет 6
1. Укажите особенности правки полосового металла.
2. Представьте общую характеристику металлопроката
3. Назвать элементы ацетиленового баллона и указать правила его эксплуатации
4. На рисунке показаны виды насечек, дайте их характеристики. Когда какие напильники должны применятся
5.Отсек корабля склёпывается стальными заклёпками диаметром 16мм с потайной головкой. Определите длину заклёпок, если известно, что толщина одного из склёпываемых элементов 12мм, а второго 14мм
Билет 7
1. На рисунке элементы конструкции соединяются этой слесарной операцией. Назовите вид слесарной операции и условия её выполнения
2. Укажите из какого металлопроката выполнены элементы конструкции. Представьте их общую характеристику
3. Назовите элементы напильника, обозначенные цифрами и буквами
4
.
Укажите назначение водяного затвора,
его составные части и порядок подготовки
к работе
5.Задача Определить длину заготовки (а=30мм; b=50мм; t=6мм).
Билет 8
1. Укажите последовательность подготовки деталей к сварке
2.Представьте общую характеристику металлопроката для изготовления резервуара
3. На рисунке представлены слесарные инструменты, укажите вид слесарных работ
4
Назначение редуктора, классификационные
признаки
5.Задача На рисунке показана скоба (а=70мм; b=100мм ; с=60мм; t=4мм)
Определить длину заготовки скобы.
Билет 9
1. Укажите основные приёмы резки трубы труборезом
2. Представьте характеристику и маркировку металлопроката
3. На рисунке представлены слесарные инструменты, укажите их назначение и правила пользования
4. Указать назначение ацетиленового генератора, его составные части, составить описание принципа подготовки генератора к работе
5. Задача Определите скорость резания или частоту вращения сверла по формулам,
используя данные, приведённые в таблице 1
Табл. 1
Билет 10
1.Укажите виды и правила выполнения разметки
2. Укажите из какого металлопроката выполнены элементы ёмкости
3.Назовите тип соединения и представьте характеристику формы подготовки кромок
4
.

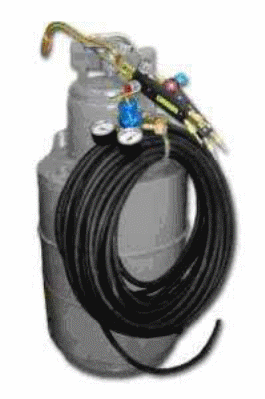

Передвижное газосварочное устройство.
Укажите назначение его оборудования
5.Задача Определите длину заготовки из стальной полосы толщиной 2мм и
шириной 10мм для кольца с наружным диаметром 100мм
Билет 11
1.Укажите
основные приёмы гибки труб в холодном
состоянии
2. Представьте характеристику и маркировку металлопроката
3. Каково назначение и особенности конструкции чертилок
4.Определить тип рукавов (шлангов),
указать способы соединения
5. К балке необходимо прикрепить равнобокий уголок стальными заклёпками с полукруглой головкой. Шов однорядный, диаметр заклёпки 16мм, толщина уголка 20мм, толщина борта балки, к которым приклёпывается уголок 24мм. Определите длину заклёпки.
Билет 12
1. Назовите основные операции при подготовки металла под сварку
2.Укажите из какого металлопроката выполнены элементы конструкции
3.Проведите сравнительный анализ рукавов (шлангов) используемых для
подачи горючего газа и кислорода, указав типы, допустимые
максимальные и минимальные размеры, способы присоединения к горелке и редуктору
4. Необходимо подготовить заготовки из листового металла для сборки
под
сварку конструкции указанной на рисунке.
указанием приспособлений,
оборудования,
слесарного и
контрольно-измерительного
инструмента. Размеры
заготовок: 200*100*5 мм, число заготовок 9.
5.Задача Определите длину заготовки из стальной полосы толщиной 2мм и
шириной 10мм для кольца с наружным диаметром 100мм Длина заготовки L= nD. Диаметр средней окружности кольца D=DH- 0,5., где b-толщина полосы.
Билет 13

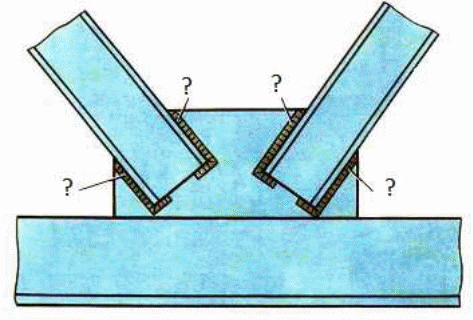

1. Для изготовления сварной конструкции указанной на рисунке,
необходимо подготовить заготовки. Укажите технологическую последовательность слесарных операций , приемы их выполнения,

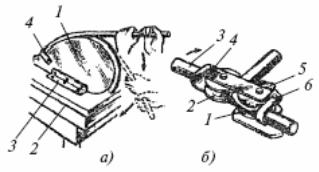

2.Необходимо выполнить гибку труб диаметром до 40 мм. Укажите на рисунках
Оборудование при условии, что трубы изготовлены из алюминия, меди и
стали.
