2.4. Доставка, подача и укладка бетона

В зависимости от дальности перевозки выбираем рациональный вид транспорта. При дальности перевозки L=10 км перевозим автобетоносмесителем.

Объем кузова выбирается в зависимости от объема бетона в одном фундаменте. Максимум две машины на 1 стакан.

V=7.7 м³

Выбираем транспортное средство по приложению Ж методичка Кандауровой Н.М. “Проектирование технологии бетонных работ”:

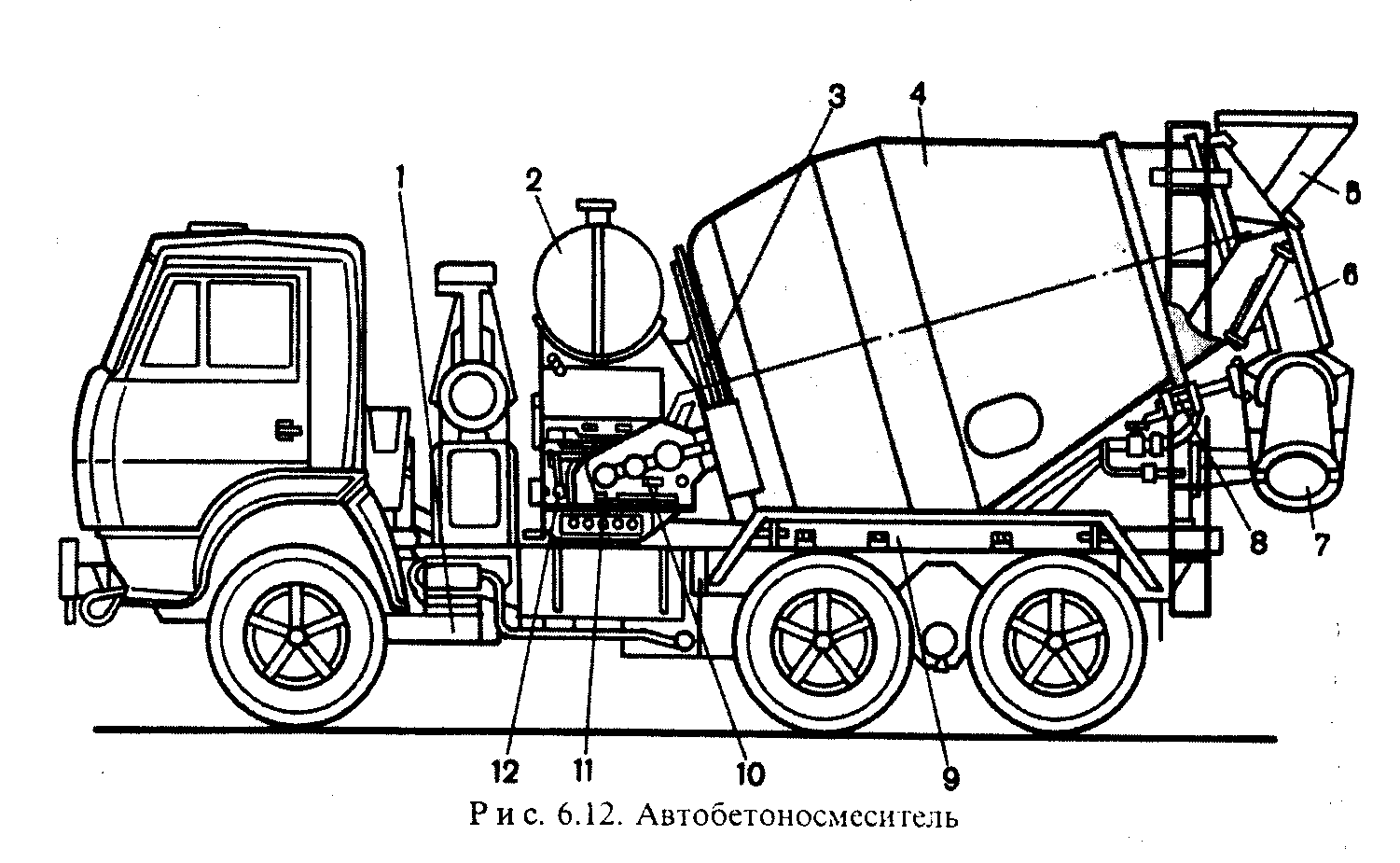

Автобетоносмеситель СБ-92-1А с V=4 м³ на базе КАМАЗ 5511.

Рассчитываем производительность транспортного средства для доставки бетона:

, м³/см

где t_ц = t_нагр + t_гр + t_разг + t_х , с – время цикла,

t_нагр = t_разг =480 с - время нагрузки, разгрузки,

V_ср=40 км/ч =0.0111 км/с

t_гр = t_х =L/V_ср=10/0.0111=901 с – время поездки груженым, холостым,

t_ц =480+901+480+901=2765 с,

t_см =8,2 ч – время смены,

k_в =0.85 – коэффициент использования во времени,

k_гр =0.9 – коэффициент использования по грузоподъемности.

м³/см

Интенсивность бетонирования Q=30,8 м³/см.

Сравниваем П^а и Q:

Следовательно, принимаем 1 транспортное средство.

Укладку бетонной смеси осуществляем бадьями (бункерами), его объем зависит от объема бетона в стакане фундамента. Рационально, чтобы в один фундамент укладывалось 3-5 объемов бадей (табл.3-6 “Проектирование Ж/Б работ”, Ю.П.Кузнецов). Принимаем q_б=2 м³.

Характеристики бункеров:

- длина: 3.6 м,

- ширина: 2.25 м,

- высота: 1.4 м,

- масса: 880 кг.

Схема укладки бетона бадьями представлена на листе 26.

Схема бетонирования ступенчатого фундамента высотой до 3 м:

Расчет технических параметров для выбора крана.

Бетонируем с одной стоянки по четыре (в некоторых случаях по два) фундамента.

Для выбора крана следует рассчитать следующие параметры:

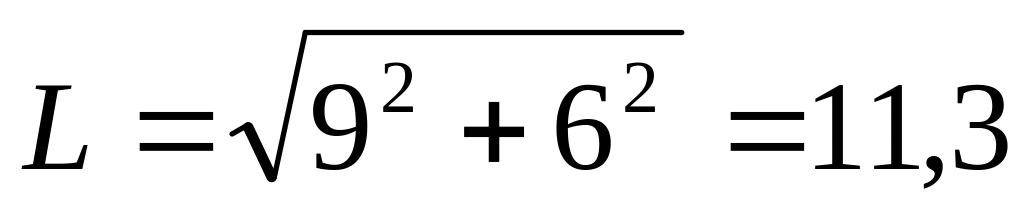

1. вылет крюка L (горизонтальная проекция стрелы в момент укладки):

м

2. грузоподъемность крана Q:

т

3. определяем высоту подъема крюка H_к:

м

4. длина стрелы крана l_стр:

м

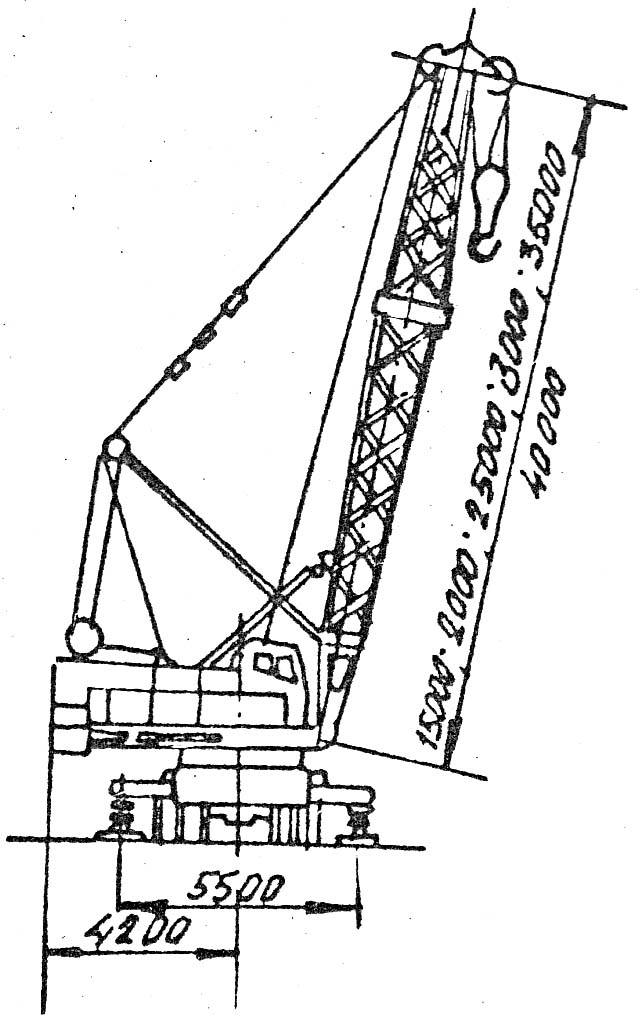

Выбираем кран с длиной стрелы не менее расчетной. Выбираем кран КС-7362 с длиной стрелы l_стр=15 м.

Расчет эксплуатационной производительности крана при бетонировании стаканов фундамента.

, т/см

где Q=5.73 т – грузоподъемность крана фактическая,

t_см=8,2 часов – продолжительность рабочей смены,

Q_табл=7 т – грузоподъемность табличная,

- коэффициент использования крана по

грузоподъемности

k_в=0.75 – коэффициент использования крана во времени для кранов без

выносных опор

, мин – время цикла монтажа

t_нагр=0 мин – время нагрузки

t_строп=4 мин (2 мин на 1 м³) – время строповки

- время подъема

V_под=3 м/мин – скорость подъема стрелы

мин

t_выгр=10 мин (5 мин на 1 м³) – время выгрузки

мин – время передвижения порожней стрелы

мин

т/см = 35.6 м³/см

За смену бетонируем минимум 4 фундамента: Q=30,8 м³/см. Выбранный кран обеспечивает заданную интенсивность бетонирования.

Увяжем производительность крана и производительность транспортных средств (автобетоносмесителя):

Достаточно 1-го транспортного средства для доставки бетона.

Циклограмма подачи и укладки бетона в опалубку.
