2.1 Объемы монолитного железобетона и схема бетонирования

Общее число фундаментов: 35 шт.

Рассчитаем объем одного фундамента:

- нижняя часть: 0,5·2,8·3 = 4,2 м3

- средняя часть: 0,4·1,8·2 = 1,44 м3

- верхняя часть: 2,1·0,8·1 = 1,68 м3

Итого: 7,32 м3

Общий объем монолитного железобетона: 7,32·35 = 237,83 м3

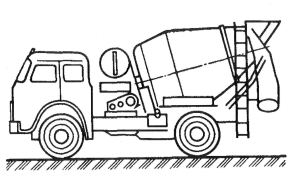

Рис 2.1.1 – схема бетонирования фундаментов

2.2 Опалубочные работы

Для бетонирования применяем сборно-разборную мелкощитовую деревянную опалубку.

Подбираем щиты двух типоразмеров из следующих условий:

  1. щиты должны полностью закрывать боковые поверхности фундаментов;

  2. по высоте щит может быть равен высоте ступени фундамента или на 10-15 см выше уровня бетонирования;

  3. длина щита не более 2 м, ширина не более 0,6 м;

  4. крайние щиты могут выступать за пределы фундамента не более, чем на ¼ длины.

Рис 2.2.1 – схема расположения элементов опалубки

Подбираем два типоразмера щитов опалубки на один фундамент:

1500х500 мм - 8 шт.

1000х550 мм - 24 шт.

Рассчитаем усилие, действующее на опалубку от свежеуложенного бетона

Таблица 2.2.1 - Давление на опалубку от свежеуложенного бетона. Расчёт опалубок.

Исходные данные. Расчётные формулы. Единицы измерения

Индекс

Значение

Исходные данные

1. Объёмная плотность бетона, кг/м3.

γ

2500

2. Скорость бетонирования, м3/ч.

V

3,3

3. Коэффициент, зависящий от подвижности бетонной смеси.

К1

1

4. Коэффициент, учитывающий влияние температуры бетонной смеси

К2

1,15

5. Допускаемое напряжение на изгиб (растяжение) материала щита палубы, МПа

R

18

  1. Модуль упругости материала щита палубы, МПа

E

1·104

7. Условия жёсткости опалубки:

f/l

1/400

8. Толщина щита палубы, м

h

0,025

Расчётные данные

9. Давление на опалубочный щит от свежеуложенного бетона, кПа

q=γ(0,27V+0,78)K1K2/100

q

48,04

10. Свободный пролёт (расстояние между рёбрами жёсткости) щита палубы, см

а) из условий прочности материала палубы:

б) из условий деформации:

L

63

35

Принимаем значение максимального шага ребер жесткости из условий деформаций: L = 35 см

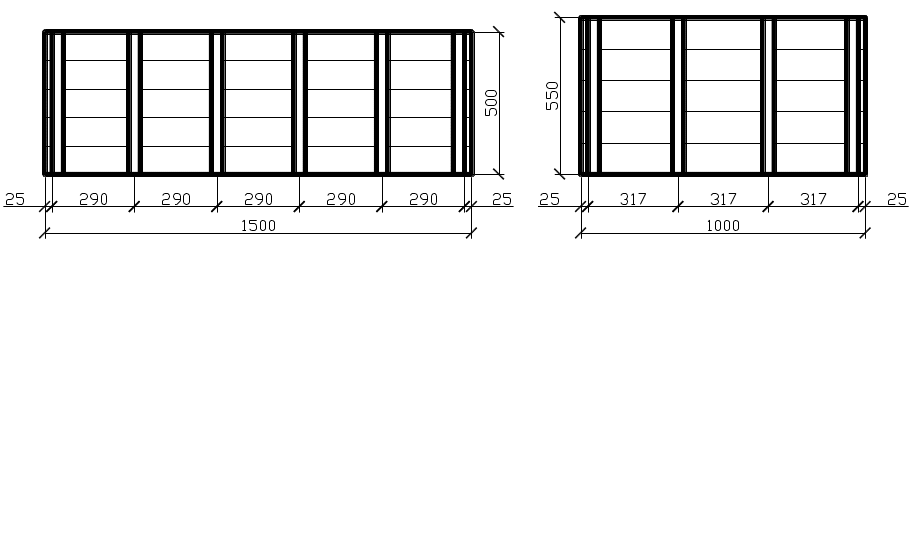

Рис 2.2.2 – схема расположения ребер жесткости на щитах опалубки

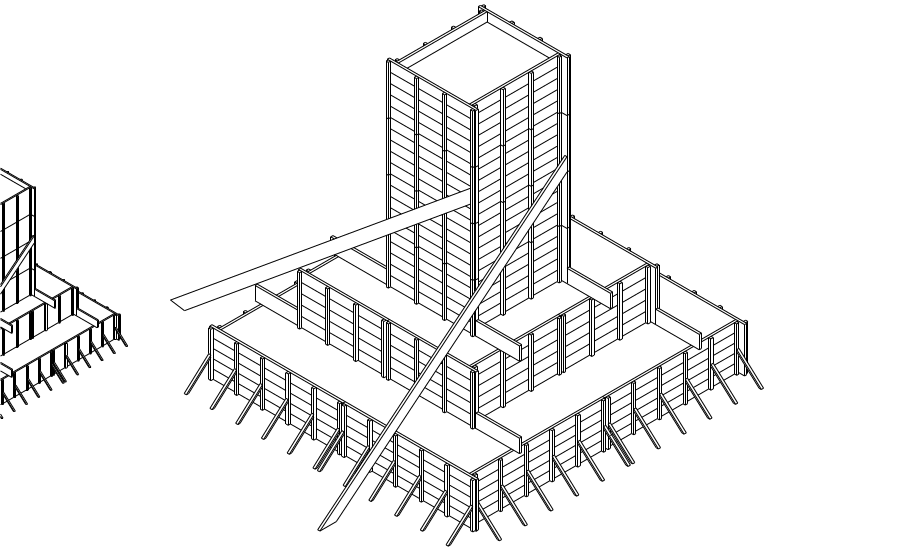

Рис 2.2.3 – аксонометрическое изображение собранной опалубки

2.3 Выбор метода выдерживания бетона

Для выбора эффективного метода выдерживания бетона определяем модуль поверхности

, где

S – площадь поверхности охлаждения, м2

V – объем конструкции, м3

Поверхностью охлаждения считаются боковые поверхности фундамента и подошва

- нижняя часть: (3+2,8)·0,5·2 = 5,8 м2

- средняя часть: (2+1,8)·0,4·2 = 1,9 м2

- верхняя часть: 2,8·3 = 8,4 м2

общая площадь: 23,66 м2

Мп < 5 => конструкция является массивной, применяем безобогревный метод (метод термоса)

Из уравнения теплового баланса найдем фактическое время остывания:

τнорм = 3,5 суток = 84 часа

т.к. τф < τнорм – требуется утепление опалубки

Из уравнения теплового баланса по фактическому времени остывания рассчитаем требуемый коэффициент теплопроводности утеплителя:

для достижения требуемого коэффициента теплопередачи опалубки достаточно выполнить щиты из доски толщиной 40 мм.
