1.2 Розрахунок потужності цифрового передавача

Для розрахунку потужності ТБ передавача, що забезпечує необхідне значення напруженості електромагнітного поля в межах заданої площі, що має форму круга, що знаходиться в зоні прямої видимості, скористаємося формулою

де D - коефіцієнт посилення передавальної ТБ антени

– радиус зоны прямой видимости с учётом влияния атмосферной рефракции,

– величина минимально допустимой напряженности поля радиосигнала, необходимая для обеспечения заданного качества.

, Мгц

Мгц

Для 55 номера радіоканалу частота що несе дорівнюватиме 743,75 Мгц і коефіцієнт посилення D=15

Визначимо довжину хвилі електромагнітного випромінювання по формулі:

=0,4м

Визначимо відстань прямої видимості по формуліде h1 і h2 висоти першою і другою антен в метрах, а r0 в кілометрах

=90,09м

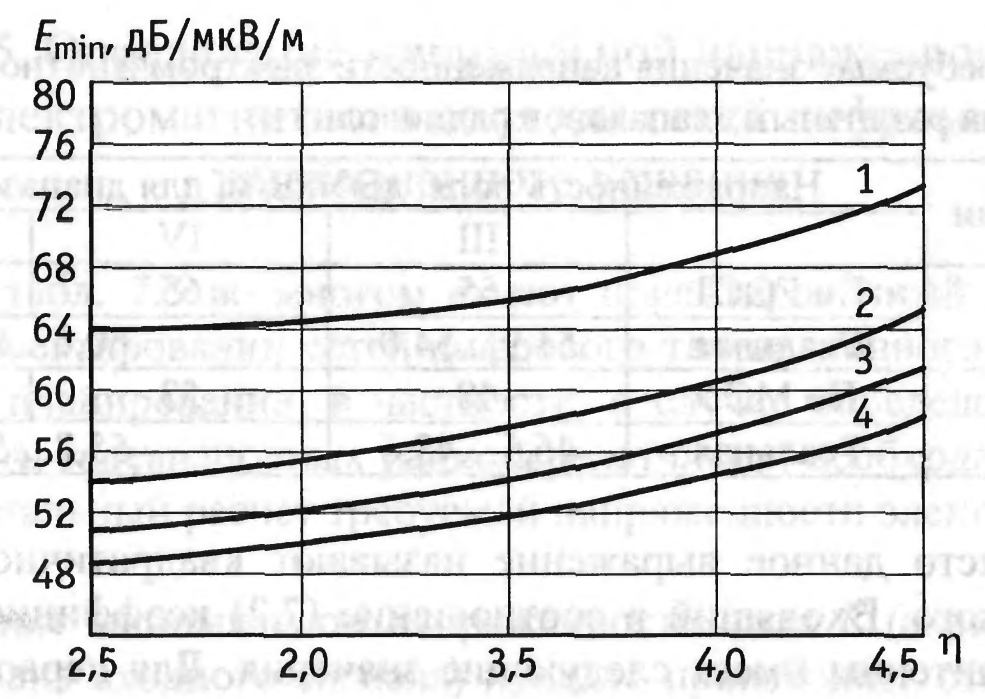

По графіку для заданого частотного діапазону(1) і якості відтворного ТБ зображення визначаємо величину мінімально допустимій напруженості, і для даного випадку отримуємо

𝐸𝑚𝑖𝑛=3162,2 мкВ/м

Тепер визначимо потужність передавачам по формулі:

=0,053кВт

2 Загальних вимоги до способів модуляції

Одне з основних питань, що стосуються передачі даних із заданою швидкістю,- розподіл енергії в спектрі електричного сигналу, що переносить дані, і узгодження цього розподілу з характеристиками каналу зв'язку. За своєю природою двійкові сигнали - це послідовність прямокутних імпульсів, а для передачі таких імпульсів без спотворень потрібно теоретично нескінченну смугу частот. Проте реальні канали зв'язку можуть забезпечити лише обмежену смугу частот, тому необхідно погоджувати передавані сигнали з параметрами каналів. Таке узгодження виконується завдяки кодуванню початкових даних за рахунок забезпечення спеціальної форми імпульсів, що переносять дані.

До способів багатопозиційної модуляції, використовуваних в системах цифрового телебачення, відносяться: квадратурна амплітудна модуляція QAM, квадратурна фазова маніпуляція або чотирьохпозиційна фазова маніпуляція QPSK, частотне ущільнення з ортогональними OFDM, що несуть, і восьмирівнева амплітудна модуляція з частково пригніченою смугою частот, що несе і бічною, 8 - VSB.

Канали зв'язку наземного телебачення відрізняє високий рівень промислових перешкод. Із-за переповнювання частотного діапазону, в якому можливе наземне мовлення, велика вірогідність інтерференційних перешкод за рахунок взаємодії з сигналами поєднаних і сусідніх каналів. При виборі способу модуляції в наземному цифровому телебаченні слід враховувати здатність роботи в умовах прийому на кімнатні антени і антени портативних ТБ приймачів, а також можливість функціонування в одночастотних мережах. При цьому приймач сигналів цифрового телебачення в мобільних умовах розглядається не як обов'язкова вимога, а як бажана можливість. здатність роботи в умовах быстроменяющихся характеристик каналу зв'язку також не є абсолютною умовою. В даному випадку прикладом одночастотної мережі може служити мережа синхроданных радіопередавачів малої потужності, розташованих в зонах поганого прийому сигналу основного передавача і працюючих на тій же самій частоті, що і основний. З усіх відомих способів модуляції сформульованих вище вимогам відповідають два види багатопозиційної модуляції : 8 - VSB і OFDM.
