Вариант 16

Исходные данные.

Е, B	T, мc	R1, кОм	R2, кОм	R3, кОм	RН, кОм	L, мГн	С, мкФ	Эквивалентная схема	Система уравнений
20	0,2	1	1	1	2	20	0,06	Т	||В||

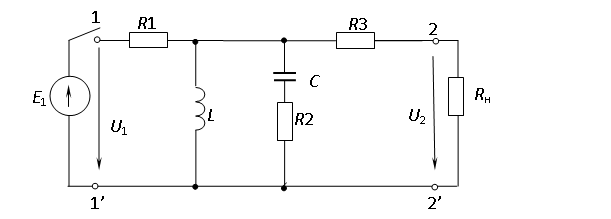

Вариант 17

Исходные данные.

Е, B	T, мc	R1, кОм	R2, кОм	R3, кОм	RН, кОм	L, мГн	С, мкФ	Эквивалентная схема	Система уравнений
10	0,18	1	1	1	1	40	0,01	T	||Y||

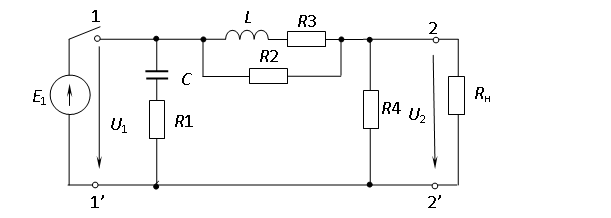

Вариант 18

Исходные данные.

Е, B	T, мc	R1, кОм	R2, кОм	R3, кОм	R4 кОм	RН, кОм	L, мГн	С, мкФ	Эквивалентная схема	Система уравнений
10	1,6	0,5	1	1	1	1	800	0,1	П	||H||

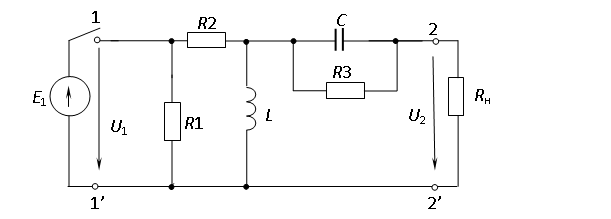

Вариант 19

Исходные данные.

Е, B	T, мc	R1, кОм	R2, кОм	R3, кОм	RН, кОм	L, мГн	С, мкФ	Эквивалентная схема	Система уравнений
100	0,04	1	1	2	2	5	0,0025	П	||B||

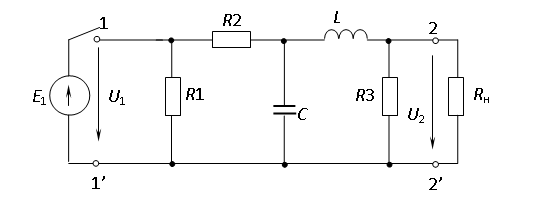

Вариант 20

Исходные данные.

Е, B	T, мc	R1, кОм	R2, кОм	R3, кОм	RН, кОм	L, мГн	С, мкФ	Эквивалентная схема	Система уравнений
400	0,16	1	2	2	1	10	0,01	П	||Z||

3.Методические указания по выполнению курсового проекта и примеры расчета.

3.1. Пример расчета цепи синусоидального тока.

Рассмотрим методику расчета на примере электрической схемы, представленной на рис. 3.2.1.

Параметры цепи:

E = 10 B

T = 0,12 мc=12×10^-5c

R₁ = 2 кОм=2000Ом

R₂ = 1кОм=1000Ом

R₃ = 1 кОм =1000Ом

R_Н = 1 кОм=1000Ом

C = 0,01 мкФ=10^-8Ф

L = 20 мГн=0,02Гн

Требуется:

1. Определить символическим методом токи в ветвях и напряжения на элементах схемы.

2. Построить векторную диаграмму напряжений, совмещенную с векторной диаграммой токов.

Решение:

1.Определяем угловую частоту:

2.Рассчитаем реактивные сопротивления:

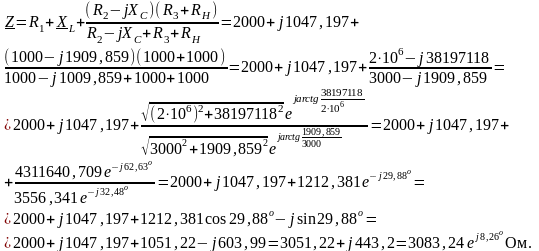

3.Методом свертывания определим общее комплексное сопротивление цепи:

4.Найдем ток источника:

5.Вычислим падения напряжения на сопротивлениях R₁ и X_L:

6.Определим напряжение между точками a и b:

7.Определим токи в ветвях: I₂ и I₃ :

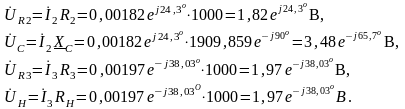

8.Падения напряжения на сопротивлениях:

В результате расчетов получены следующие комплексы действующих значений токов и напряжений:

Мгновенные значения токов и напряжений: ;
