Порядок выполнения работы

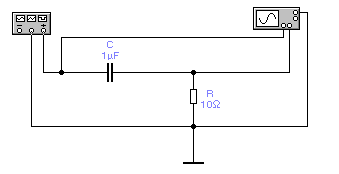

Оценить для исследуемой дифференцирующей цепи (рис. 5.3) граничную частоту.
С
обрать
в программе Electronics
Workbench
установку, показанную на рис. 5.3.
Для
удобства наблюдения следует задать
для проводов, по которым на осциллограф
подаются входной и выходной сигналы,
разные цвета: зеленый для входного
сигнала, синий - для выходного сигнала
Тогда на экране осциллографа входной
сигнал будет отображаться зеленой
линией, а выходной - синей. Чтобы изменить
цвет провода на схеме следует дважды
щелкнуть по нему левой кнопкой мыши
(или выделить провод однократным щелчком
и выполнить команду «Wire
color»
из меню «Circuit»)
и
выбрать нужный цвет в появившейся
палитре.
Рис. 5.3
3. Задать на лицевой панели генератора следующие параметры сигнала: синусоидальный сигнал, частота 1 кГц, амплитуда 5 В, постоянная составляющая 0 В.
4. Установить на осциллографе время развертки таким образом, чтобы горизонтальный размер экрана примерно соответствовал пяти периодам исследуемого сигнала, для этого следует выбрать время развертки time base ≈5Т/14; т.к. время развертки не может быть установлено произвольно, то полученное значение следует округлить до ближайшего имеющегося значения, округлять предпочтительнее в большую сторону. Оба канала осциллографа следует переключить в режим открытого входа (DС). Усиление каналов А и В на осциллографе необходимо установить так, чтобы осциллограммы процессов полностью умещалась на экране. Увеличить изображение лицевой панели осциллографа (кнопка «ZOOM»),
5. Включить схему. При необходимости изменить параметры развертки и усиления осциллографа для получения оптимального изображения; можно также для одного из каналов задать смещение луча по вертикали (чтобы визуально разнести входной и выходной сигналы по вертикали на экране осциллографа). Зарисовать полученные осциллограммы, при этом также необходимо указать время развертки и усиление каналов на осциллографе (если установлены ненулевые смещения луча по вертикали, то следует указать числовые значения смещений).
6. Установить частоту сигнала генератора равной граничной частоте цепи (п. 1) и повторить п. 5.
7. Повторить п. 5 для частоты 100 кГц.
8. Вновь установить частоту сигнала генератора 1 кГц и установить постоянную составляющую 10 В; повторить п. 5.
9. Изменить параметры сигнала на генераторе: прямоугольный сигнал, частота повторения импульсов 1 кГц, скважность (duty cycle) 50, амплитуда 5 В, постоянная составляющая 0 В. Зарисовать осциллограммы (повторить п. 5).
10. Установить значение скважности равным 25 и зарисовать осциллограммы (повторить п. 5).
11. Изменить параметры сигнала на генераторе: треугольный сигнал, частота повторения импульсов 1 кГц, скважность (duty cycle) 50, амплитуда 5 В. постоянная составляющая 0 В. Зарисовать осциллограммы (повторить π 5).
12.Установить значение скважности равным 10 и зарисовать осциллограммы (повторить п. 5).

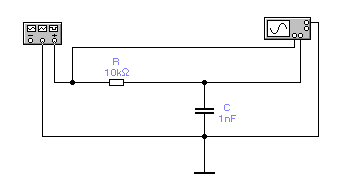

13. Для интегрирующей цепи (рис. 5.4) оценить граничную частоту.
Рис.
5.4
14. Собрать установку, показанную на рис. 5.4.
15. Задать на лицевой панели генератора следующие параметры сигнала синусоидальный сигнал, частота 100 кГц, амплитуда 5 В, постоянная составляющая 0 В.
Настроить осциллограф (см. п. 4), включить схему и зарисовать осциллограммы (см. п. 5).
Установить частоту сигнала генератора равной граничной частоте цепи (п. 13) и повторить п. 16.
Повторить п. 16 для частоты 1 кГц.
Установить частоту сигнала генератора 100 кГц и установить постоянную составляющую 5 В; повторить п. 16.
Изменить параметры сигнала на генераторе: прямоугольный сигнал, частота повторения импульсов 100 кГц, скважность (duty cycle) 50, амплитуда 5 В, постоянная составляющая 0 В. Зарисовать осциллограммы (повторить п. 16).
Установить значение скважности равным 25 и зарисовать осциллограммы (повторить п. 16).
Изменить параметры сигнала на генераторе: треугольный сигнал, частота повторения импульсов 100 кГц, скважность (duty cycle) 50, амплитуда 5 В, постоянная составляющая 0 В. Зарисовать осциллограммы (повторить п. 16).
Установить значение скважности равным 10 и зарисовать осциллограммы (повторить п. 16).
24. Заполнить отчет. Отчет должен содержать титульный лист, цель работы, схемы исследуемых цепей, расчет граничных частот, осциллограммы (п.п. 5 - 12, 16 -23), выводы.
