Порядок выполнения работы
А
налитически
рассчитать зависимость напряжения на
конденсаторе (рис, 3.3) от времени uC(t);
расчет провести, используя классический
метод анализа переходных процессов.

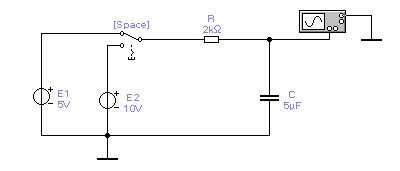

Рис. 3.3
Построить график полученной зависимости uC(t) на интервале времени 0...5τ; для построения графика следует найти координаты 11 точек графика, координаты точек занести в табл. 3.1.
Таблица 3.1
t, мс |
0 |
|
|
|
|
|
|
|
|
|
|
uc(t), В |
|
|
|
|
|
|
|
|
|
|
|
3. Собрать в программе Electronics Workbench установку, показанную на рис. 3.3.
4. Задать в программе режим анализа переходных процессов (параметр «Transient» в меню «Circuit - Analysis options») и покадровый режим работы осциллографа (флажок «Pause after each screen» в меню «Circuit - Analysis options»),
5. Установить на осциллографе время развертки таким образом, чтобы горизонтальный размер экрана примерно соответствовал времени 5 τ, для этого следует выбрать время развертки time base ≈ 5τ/14; т.к. время развертки не может быть установлено произвольно, то полученное значение следует округлить до ближайшего имеющегося значения, округлять предпочтительнее в большую сторону.
Усиление соответствующего канала на осциллографе необходимо установить так, чтобы осциллограмма процесса полностью умещалась на экране. Осциллограф следует переключить в режим открытого входа (DC).
6. Включить схему при исходном положении переключателя S; нажатием клавиши [F9] вывести цепь на установившийся режим.
7. Осуществить коммутацию цепи: для этого следует перекинуть ключ S из верхнего (по схеме) положения в нижнее; переключение производится нажатием клавиши [Пробел]. После коммутации следует нажать клавишу [F9].
8. Зарисовать полученную осциллограмму переходного процесса, при этом необходимо указать время развертки и усиление используемого канала на осциллографе.
9. Сравнить построенный в п. 2 график с осциллограммой.
10. Изменяя параметры схемы (значения ЭДС, емкость конденсатора, сопротивление резистора), посмотреть их влияние на переходный процесс. При необходимости следует изменить время развертки и усиление (п.5). После каждого изменения параметров схемы или режимов осциллографа следует выполнять пункты 6-7.
11. Заполнить отчет. Отчет должен содержать титульный лист, цель работы, схему исследуемой цепи, аналитический расчет переходного процесса uc(t) (в отчете привести все промежуточные выкладки), таблицу значений полученной функции, график функции, осциллограмму процесса (п. 8), выводы.
