48. Прогностические карты для верхних, средних и низких уровней.
Прогностические карты составляются на указанное фиксированное время: 00, 06, 12, 18 час UTC. На карте должно быть четко указано название регионального центра зональных прогнозов, тип карты, дата, период действия, типы используемых единиц измерения с однозначным толкованием.. Карты продлению не подлежат.
На указанных картах указываются сведения касающиеся:
а) гроз;
б) тропических циклонов;
в) линий сильных шквалов;
г) умеренной или сильной турбулентности (в облаках или при ясном небе);
д) умеренного или сильного обледенения;
е) обложной песчаной (пыльной бури);
ж) атмосферных фронтов (положение, скорость и направление движения);
з) высоты тропопаузы;
и) струйных течений;
к) места вулканических извержений, сопровождающихся появлением облаков пепла, названия вулкана, и времени первого извержения (если известно), а также о необходимости пользования SIGMET для этого района;
л) облачности, связанной с явлениями, указанными в подпунктах а)-е), для уровней выше 400 гПА.

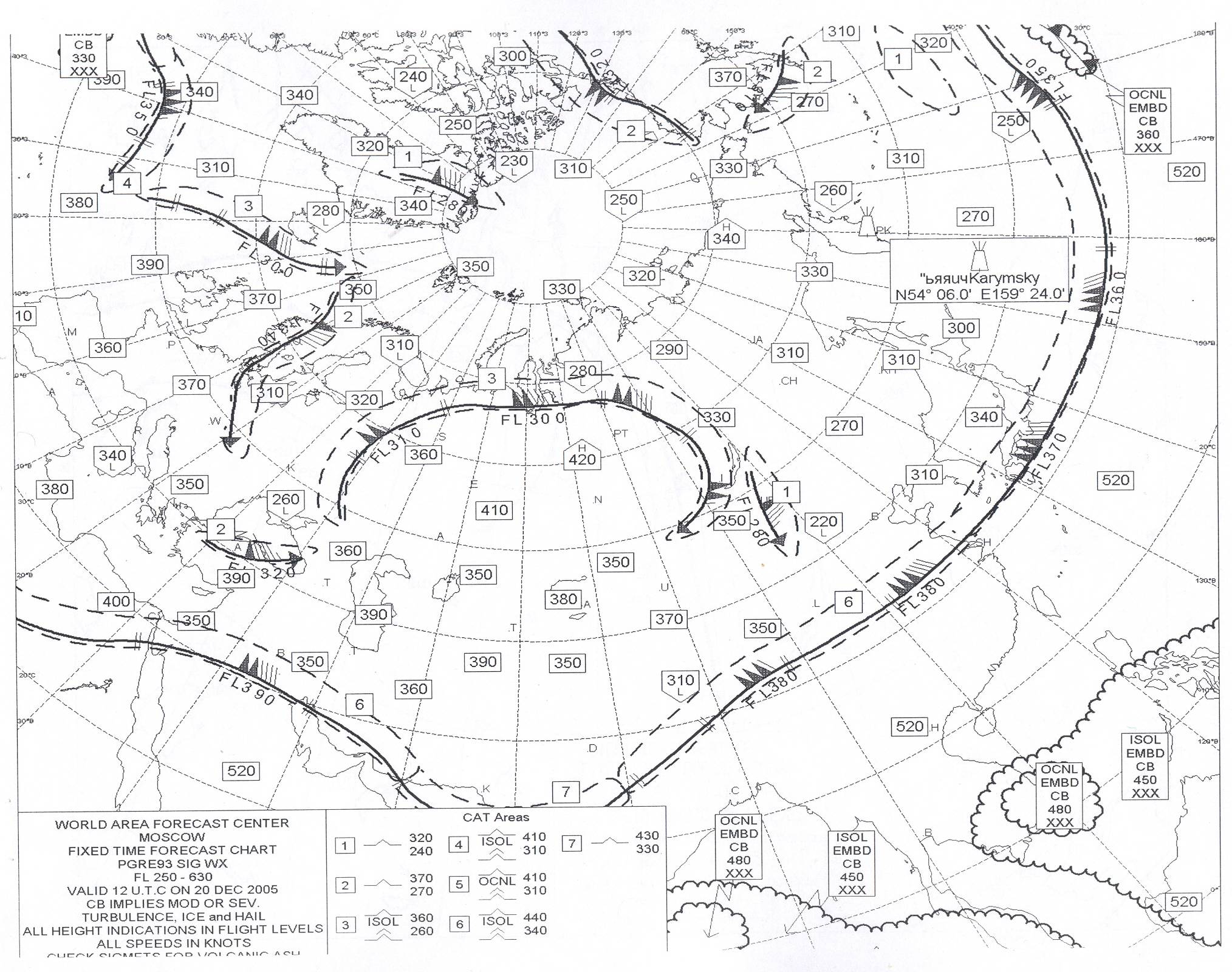

На картах особых явлений погоды для высоких уровней
указываются данные только о кучево-дождевой облачности. Жирная линия, обозначающая ось струйного течения, начинается и оканчивается в точках, где прогнозируется скорость ветра равная 150км/час , две перпендикулярные линии разделяют участки с разной скоростью ветра (40 и более км/час) и/или с разной высотой оси СТ (> 1000 м).
На картах особых явлений погоды для средних уровней кроме кучево-дождевой облачности указываются и другие формы облаков, с которыми связаны особые явления погоды. Для количественной характеристики этих облаков используются английские буквенные сокращения:
SKC –ясно
FEW - незначительные
SCT - scattered - разбросанные (рассеянная, небольшая облачность)
BKN - broken - значительная (разорванные, с просветами)
OVC - overcast - сплошная облачность
LYR - layered – многослойная
Для кучево-дождевых облаков может применяться сокращение EMBD- замаскированные в облачности других форм.

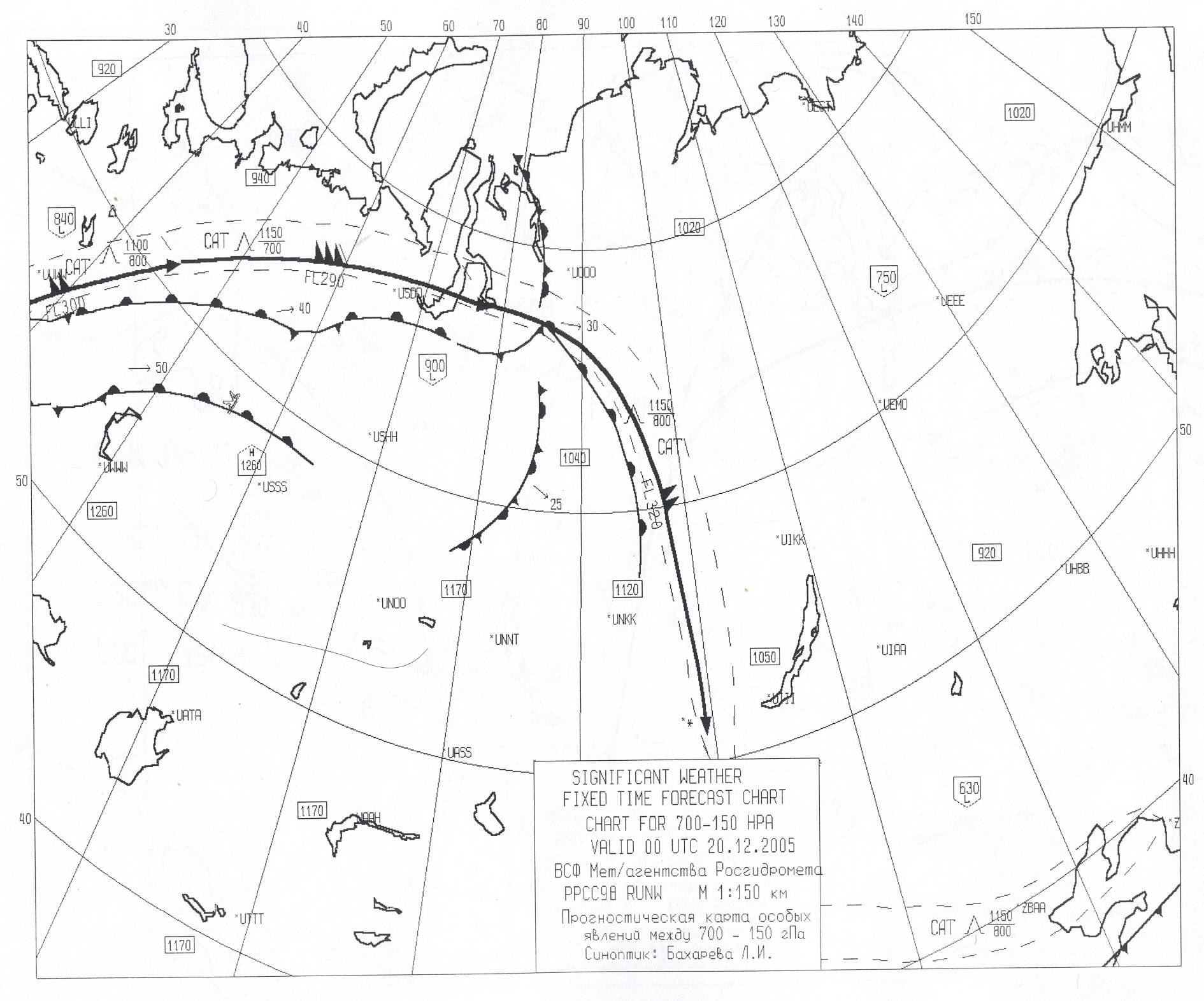

Карта особых явлений погоды для средних уровней.
Если верхняя граница облаков (или слоя "CAT") в числителе дроби обозначена "XXX", следует понимать, что она выше FL 250 ("XXX" в знаменателе - НГО ниже FL 100).
Карты ветра и температуры воздуха на высотах, включаемые в полетную документацию, являются прогностическими картами для стандартных изобарических поверхностей, составленными на указанное фиксированное время.
Независимо от масштаба и уровня такие карты должны содержать следующие данные:
а) о скорости ветра в виде стрелок с оперением на достаточно плотной сетке; одно перо соответствует скорости ветра, равной 18км/ч, половина пера 9км/ч, заштрихованный вымпел – 93км/ч;
б) о температуре воздуха в выборочных узлах сетки достаточной плотности в виде значений температуры в целых градусах Цельсия.
Карты особых явлений погоды для низких уровней (ниже700гПа) выпускаются ГАМЦ и ЗАМЦ. На картах отражаются:
а) атмосферные фронты и зоны конвергенции и их ожидаемое перемещение;
б) зоны и уровни, находящиеся под воздействием грозы, тропического циклона, линии шквала, града, умеренной или сильной турбулентности (в облаках или в ясном небе), горные волны, обледенения воздушных судов, переохлажденных осадков, широких полос песчаной или пыльной бури, тумана, осадков и других явлений, вызывающих ухудшение видимости до величины менее 5000м на обширном пространстве;

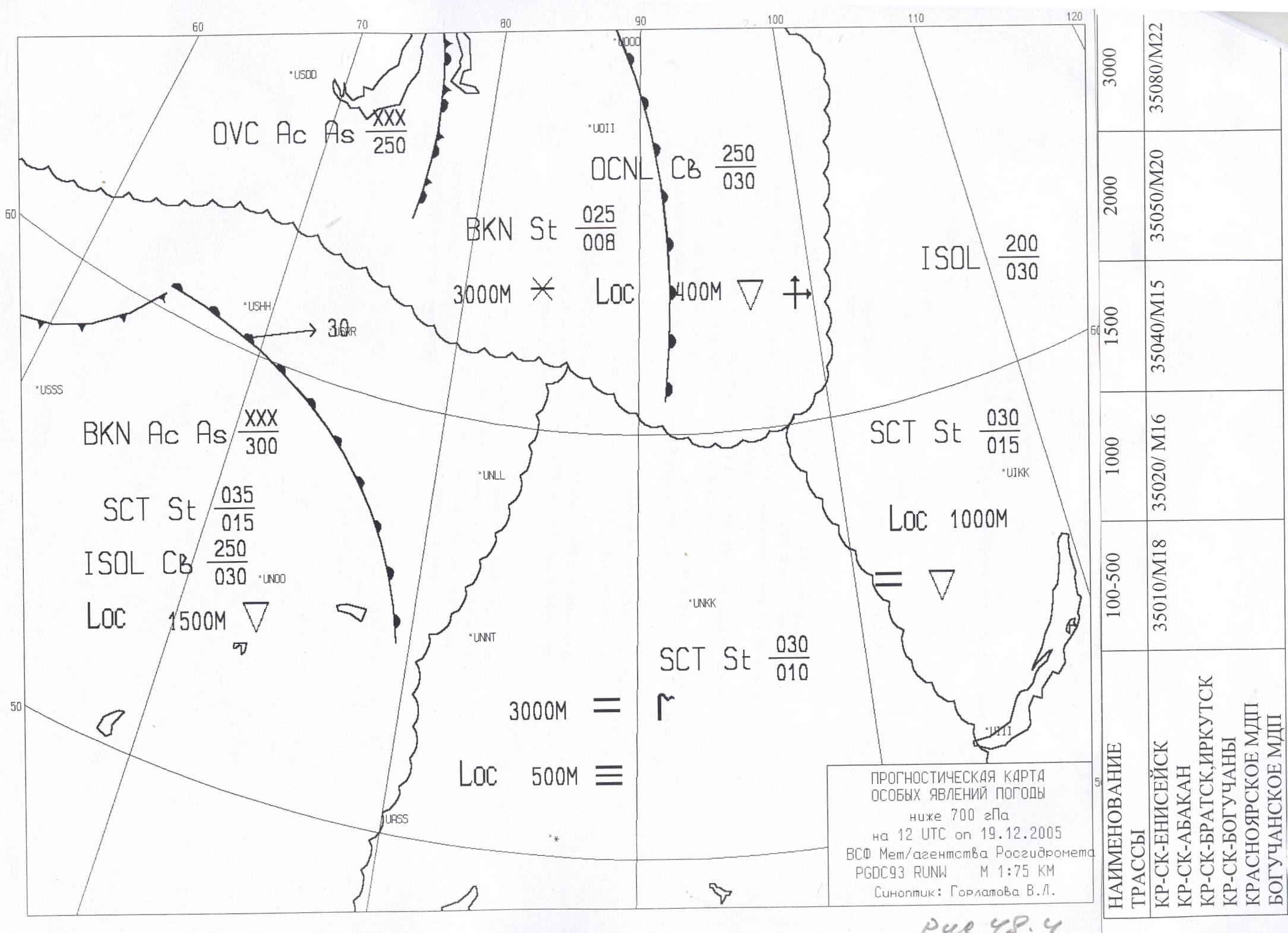

Карта особых явлений погоды для низких уровней.
в) количество, форма и высота нижней и верхней границ облаков;
г) видимости у поверхности земли, когда она менее 5000м;
д)высота уровня 0°С, если от располагается ниже потолка воздушного пространства, на которое рассчитан прогноз;
е) атмосферные фронты, центры барических образований и их ожидаемое перемещение;
ж) температуры поверхности моря и состояния моря, если предусмотрено инструкцией по метеообеспечению на данном аэродроме;
з) места вулканических извержений, сопровождающихся появлением облаков пепла, название вулкана и время первого извержения (если оно известно);
Высота ветра и температуры на картах указывается над средним уровнем моря, высота облачности над уровнем земли. В случаях, когда верхняя граница слоя облачности или особых явлений погоды расположена выше уровня 700гПа, ее высота указывается как "ХХХ".
Видимость у поверхности земли на обширном пространстве, если она менее 5км, указывается перед символом явления, ухудшающего видимость. Значения видимости до 5км указывается в метрах.
