43. Карты барической топографии. Их анализ. Карты тропопаузы.

Карты барической топографии (БТ) составляют по данным радио­зондирования в 00, 12, UTC. По этим картам определяют метеорологические условия на различных высотах, а также уточняют анализ погоды у поверхности земли. Карты БТ составляют для поверх­ностей равного давления, которые называются изобарическими.

Изобарические поверхности не параллельны уровню моря. В зависимости от распределения давления на уровне моря и от распре­деления температуры воздуха они или поднимаются несколько вверх (над антициклоном и в области тепла), или опускаются вниз (над циклоном и в области холода) относительно своей средней высоты. Высота изобарической поверхности выражается в геопотенциальных метрах¹ или декаметрах (десятках метров). Изобарических поверхно­стей в атмосфере можно выделить бесконечное множество. На практи­ке обычно выделяют несколько, их называют стандартными, или главными. В зависимости от уровня отсчета высоты изобарической поверхности эти карты подразделяют на карты абсолютной топографии (AT) - высота изобарической поверхности отсчитывается от уровня моря и карты относительной топографии (ОТ) - высота отсчитывается от любой ниже расположенной изобарической поверх­ности или от поверхности земли. На практике составляют только одну ОТ500/1000

1 Геопотенциальный метр отличается от линейного не более чем на 0,3 %.

.

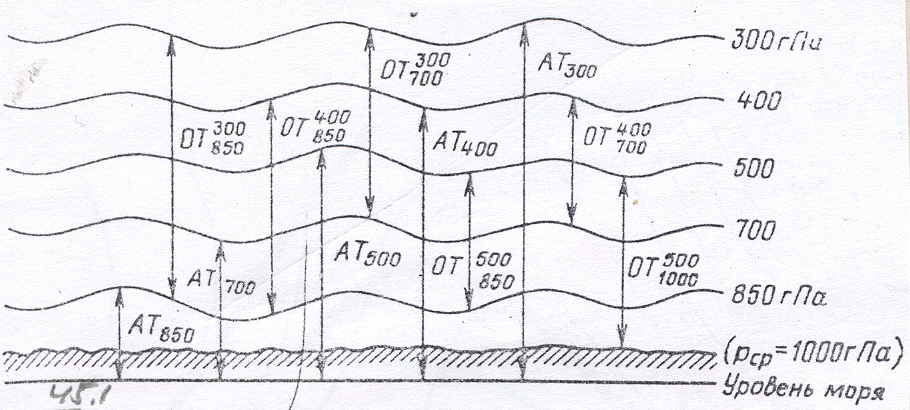

Изобарические поверхности и карты барической топографии

Карты абсолютной топографии составляются для следующих изобарических поверхностей:

850гПа,Нср≈1,5км (слой1…2км)

700 гПа, Нср ≈ 3 км ( 2…4км)

500 гПа, Нср ≈ 5 км (4…6км)

400 гПа, Нср ≈ 7 км ( 6…8км)

300 гПа, Нср ≈ 9 км ( 8…10км)

200гПа,Нср≈ 12 км ( 10…12км)

100гПа,Нср≈ 16 км ( 12…14км)

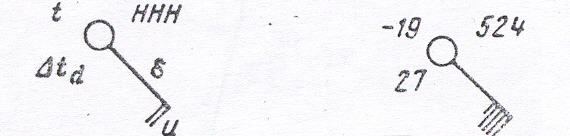

На карты AT наносят следующие данные:

Здесь ННН — высота изобарической поверхности, геопотенциальные декаметры (гп. дкм); t - температура воздуха на высоте данной изобарической поверхности, °С; Δtd- дефицит точки росы, указывается цифрой. Направление δ и ff скорость ветра и наносят так же, как на приземную карту:

Точки с одинаковой высотой данной изобарической поверхности соединяют на картах AT плавными черными линиями, которые назы­ваются изогипсами (изос - равно, гипса – высота).

После проведения изогипс на картах AT выделяются высотные центры барических систем. Высотные циклоны и антициклоны очерче­ны замкнутыми изогипсами. В циклоне высота изобарической поверх­ности к центру уменьшается, а в антициклоне высота изобарической поверхности к центру увеличивается.

С помощью карт AT определяют следующие параметры.

1. Направление и скорость ветра в том районе, где данные о ветре отсутствуют, т. е. направление и скорость градиентного ветра, харак­теристики которого зависят от направления и густоты изогипс.

2. Струйное течение (СТ). Это - ветровой поток со скоростью 100 км/ч (30 м/с) и больше, который простирается на несколько тысяч километров по горизонтали. Иногда СТ опоясывает весь земной шар. Ось СТ (максимальная скорость) располагается на 1,5...2 км ниже тропопаузы.

3. Зоны облачности и обледенения. На изобарических поверхно­стях 850,700 и 500 гПа облачность вероятна при Δtd ≤ 2 °С;

на изобарических поверхностях 400, 300 и 200 гПа облачность вероятна при Δtd ≤ 4°С;

4. Зоны болтанки ( _/\_ - умеренная; -сильная). Если на не­большом участке маршрута резко меняется направление или скорость ветра или то и другое вместе, то при полете на этом участке маршрута будет наблюдаться болтанка;

5. Ведущий поток. Это господствующее направление ветра над данным районом в средней тропосфере (в слое 3 – 6 км) Его определяют по картам АТ-700 и АТ-500. По ведущему потоку определяется направление и скорость перемещения основных барических систем, а также скорость перемещения атмосферных фронтов.

6. Вертикальная мощность циклонов и антициклонов.

7. Положение атмосферных фронтов и воздушных масс.

8. Эволюция приземных циклонов и антициклонов

Карты тропопаузы.

Карты тропопаузы составляют по данным радиозондирования в 00 и 12 ч по Гринвичу. Они дают представление о пространственном положении тропопаузы .

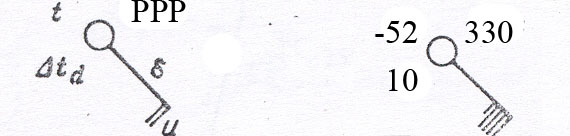

На карты наносят следующие данные:

Здесь РРР - давление на самом нижнем уровне тропопаузы; t- температура воздуха на уровне тропопаузы, °С; Δtd - дефицит точки росы, указывается цифрой кода (так же, как на картах AT).

Направление δ и скорость ветра наносят так же, как на приземную карту. По карте тропопаузы при полетах на высоких эшелонах можно определить, где ВС будет пересекать тропопаузу, и ее наклон.

В местах, где наклон тропопаузы равен или больше 1/300 будет наблюдаться сильная болтанка. Пересекать тропопаузу в таких районах не рекомендуется.
